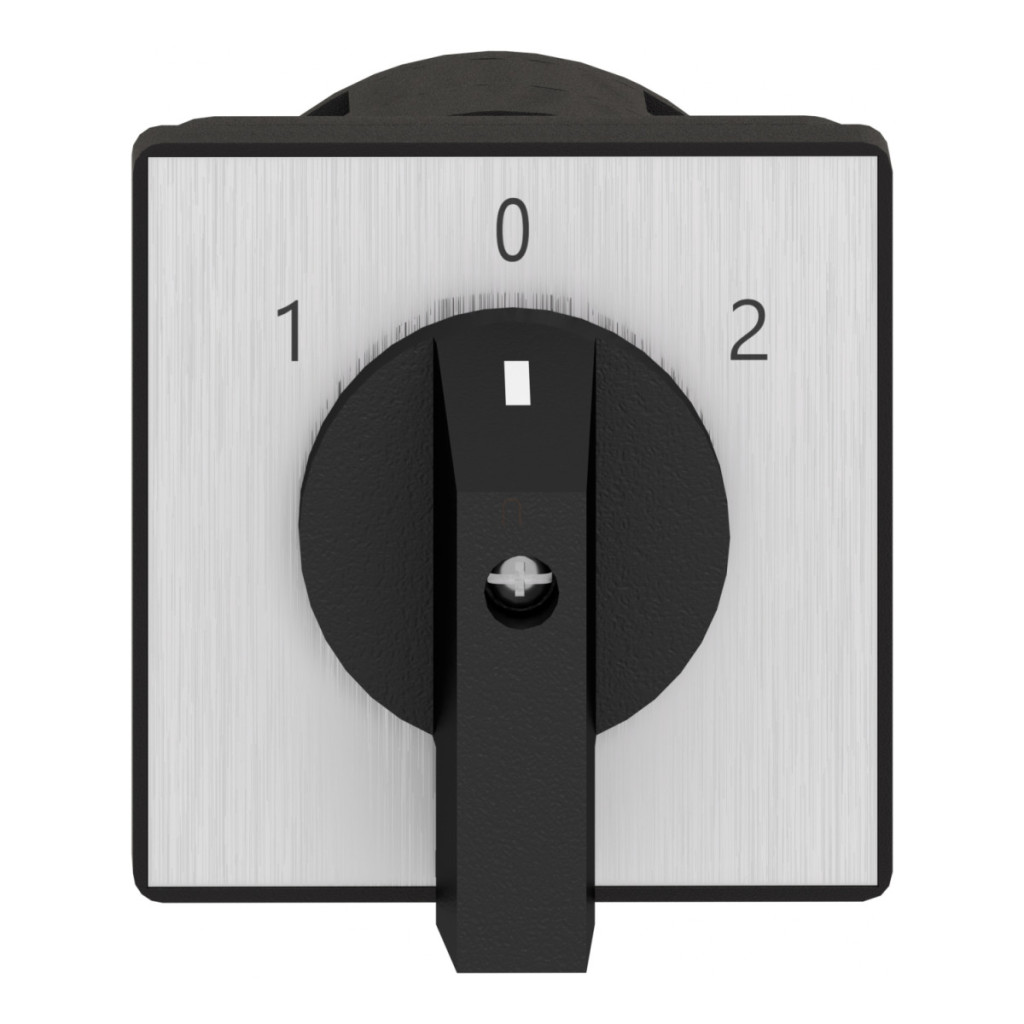

Comutatorul cu came complet K30E003WP din gama Harmony K de la Schneider Electric este un comutator direcțional extrem de fiabil, conceput pentru aplicații industriale, care se remarcă pe piață datorită versatilității sale. Acest dispozitiv cu un curent nominal de 32 A este alegerea ideală pentru aplicații de control al motoarelor în care sunt necesare atât schimbarea direcției, cât și oprirea în siguranță. K30E003WP este proiectat cu trei poli (3P) și este ideal pentru controlul motoarelor trifazate. Mânerul din plastic negru al comutatorului este proiectat ergonomic pentru o utilizare confortabilă. Placa metalică de pe panoul frontal ajută operatorul să identifice poziția cu marcaje clare 1-0-2. Unghiul de comutare este de 60°, ceea ce permite o comutare precisă și decisivă. K30E003WP este proiectat pentru montare frontală și se potrivește în deschiderile standard ale dulapurilor de comutare, cu panoul frontal de 64x64 mm. Este fixat cu 4 găuri, ceea ce asigură stabilitate și siguranță chiar și în medii industriale. Comutatorul are un grad de protecție IP40, care este potrivit pentru aplicații interioare unde nu există pătrundere semnificativă de praf sau umiditate. Parametrii tehnici ai produsului sunt impresionanți: tensiune nominală de izolare de 690 V (la gradul de poluare 3), rezistență la tensiune de impuls de 6 kV și curent de scurtcircuit de 5000 A. Protecția la scurtcircuit trebuie asigurată de o siguranță de tip gG de 50 A. Comutatorul are o durată de viață mecanică excepțional de lungă, de 300.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Avantajul modelului K30E003WP este designul său cu contact de deschidere pozitivă și întrerupere lentă, care împreună asigură o funcționare sigură chiar și în condiții critice. Conexiunea electrică se realizează cu borne cu șurub de fixare, care pot acomoda o secțiune transversală de 2x4 mm² pentru fire flexibile și 2x6 mm² pentru fire solide. Cuplul de strângere al șuruburilor este de 1,2 Nm, ceea ce asigură o fixare corespunzătoare și un contact electric bun. În ceea ce privește capacitatea de comutare, K30E003WP poate fi utilizat într-o varietate de configurații: oferă, de asemenea, performanțe excelente în aplicații de curent continuu la diferite tensiuni și sarcini. Intervalul de temperatură de funcționare este între -25 °C și +55 °C, în timp ce este adecvat pentru depozitare între -40 °C și +70 °C, ceea ce asigură o gamă largă de aplicații în diferite condiții de mediu. Schneider Electric a proiectat comutatorul K30E003WP pentru a respecta o serie de standarde și certificări, inclusiv IEC 60947-3 și certificarea CULus pentru motoare cu diferite puteri nominale și faze. Este certificat pentru aplicații monofazate de până la 2 cai putere la 120 V și 5 cai putere la 240 V, precum și pentru aplicații trifazate de până la 5 cai putere la 240 V și 20 cai putere la 480 V. Această gamă largă de certificări îl face potrivit pentru utilizarea pe diverse piețe internaționale. Dimensiunile exacte ale comutatorului K30E003WP sunt: lățime 64 mm, înălțime 64 mm, adâncime 106 mm. Greutatea netă a produsului este de 0,385 kg. Designul permite montarea pe panouri cu o grosime de 0,5-5,5 mm. O ilustrare detaliată a programului de comutare și a pozițiilor unghiulare ale comutatorului asigură o planificare și o implementare precise.
Schneider Electric Harmony K - K30E003WP - comutator complet, 32 A, 3P, 60°, comutator de schimbare date tehnice
Caracteristici principale
Tipul produsului: Comutator complet
Familia de produse: Harmony K
Denumire piesă: K30
Curent nominal: 32 A
Instalare: Montare frontală
Metodă de montare: 4 găuri
Tip cap comutator: Placă frontală 64 x 64 mm
Tip de acționare: Mâner negru
Montare mâner rotativ: Niciuna
Marcaj: Placă metalică de marcaj, 1 - 0 - 2 marcaje negre
Funcție comutator: Comutator direcțional
Retur: Niciuna
Poziție oprit: Da
Descriere poli: 3P
Poziții de comutare: Dreapta: 0° - 60°, stânga: 0° - 300°
Protecție IP: IP40 conform IEC 60529
Date suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolație: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 5000 A
Protecție la scurtcircuit: siguranță de 50 A, tip gG
Tensiune nominală de impuls rezistentă: 6 kV conform EN 947-1 și IEC 947-1
Funcționare contact: Eliberare lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru cabluri flexibile, capacitate 2 x 4 mm²
Terminale cu șurub pentru cabluri rigide: cu o capacitate de 2 x 6 mm²
Cuplu de strângere: 1,2 Nm
Durată de viață mecanică: 300.000 de cicluri
Lățime totală (CAD): 64 mm
Înălțime totală (CAD): 64 mm
Adâncime totală (CAD): 106 mm
Greutate netă: 0,385 kg
Parametri de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CULus 120 V 2 LE 1 fază
CULus 240 V 5 LE 1 fază
CULus 240 V 5 LE 3 faze
CULus 480 V 20 LE 3 faze
Grad de protecție: TC
Temperatura ambiantă de funcționare: -25...55 °C
Temperatura ambiantă de depozitare: -40...70 °C
Protecție împotriva șocurilor electrice: Clasa II conform IEC 60536 și NF C 20-030
Decupaj panou
Grosime panou: 0,5-5,5 mm
Distanța între găuri (G1): 48 mm
Diametrul găurii (D2): 4,5 mm
Distanța dintre gaura centrală și găurile laterale (D3): 10 mm Dimensiune totală (a): 66,4 mm Dimensiune totală (b): 58 mm Dimensiune totală (c): 64 mm
