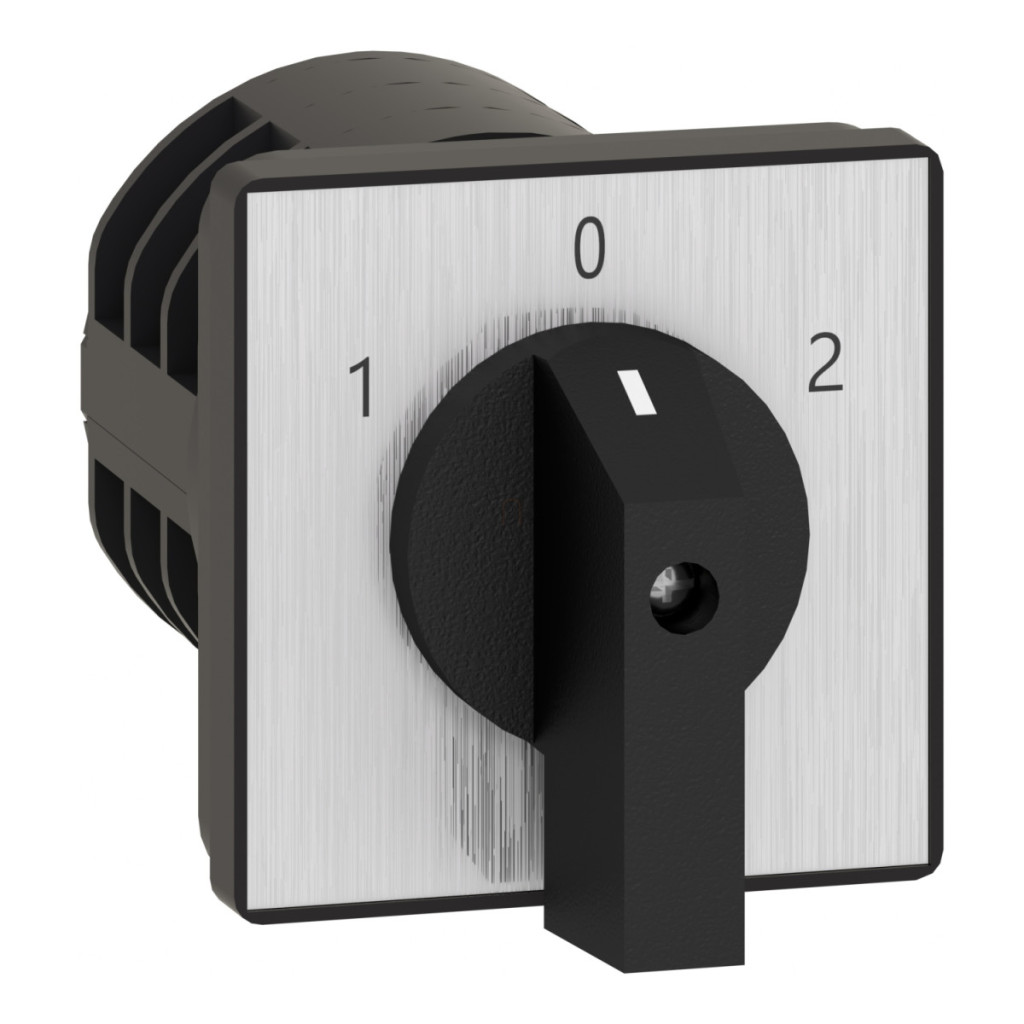

Comutatorul cu came complet K30F003UP din gama Harmony K de la Schneider Electric este un element de control industrial versatil și fiabil, ideal pentru o varietate de sarcini de comutare și transfer. Acest comutator cu 3 poli este fabricat din materiale de înaltă calitate și are o durată de viață lungă datorită carcasei din plastic și construcției robuste. Comutatorul K30F003UP are un curent nominal de 32 A, ceea ce asigură performanțe adecvate pentru utilizarea în medii industriale. Funcția de comutare oferă trei poziții de comutare diferite (1-0-2), dintre care poziția 0 permite deconectarea completă a sistemului. Elementul de control cu mâner negru are un unghi de comutare de 60 de grade spre dreapta și o rotație de 300 de grade spre stânga, permițând utilizarea flexibilă a comutatorului în diverse aplicații. Comutatorul are o placă frontală de 64x64 mm montată în față, cu marcaje 1-0-2 pe bază de metal. Specificațiile tehnice ale K30F003UP includ protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. Comutatorul are o tensiune de izolare de 690 V (la gradul de poluare 3) conform IEC 60947-1 și o tensiune de rezistență de 6 kV. Mecanismul său de comutare este de tip slow-break cu deschidere pozitivă, ceea ce este deosebit de important pentru aplicațiile de siguranță. Conexiunea electrică se realizează cu borne cu șurub cu o capacitate de 2x4 mm² pentru cabluri flexibile și 2x6 mm² pentru cabluri solide, cu un cuplu de strângere recomandat de 1,2 Nm. Comutatorul cu came Schneider Electric K30F003UP are o capacitate de comutare extrem de largă pentru diferite tipuri de sarcini. Fișa tehnică conține informații detaliate despre comutarea sarcinilor inductive și rezistive la diferite tensiuni și numere de poli. Comutatorul are o durată de viață mecanică de 300.000 de cicluri de comutare, asigurând o durabilitate excelentă în aplicații industriale pe termen lung. K30F003UP este, de asemenea, certificat UL, ceea ce confirmă adecvarea sa pentru comutarea diverselor sarcini ale motorului (120 V 2 cai putere 1 fază, 240 V 5 cai putere 1 și 3 faze și 480 V 20 cai putere 3 faze). Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +55 °C și are un interval de temperatură de depozitare de la -40 °C la +70 °C.
Schneider Electric Harmony K - K30F003UP - comutator complet, 32A, 3P, 60°, comutator cu 3 poziții date tehnice
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului: Comutator complet
Denumirea componentei: K30
Curent termic nominal [Ith]: 32 A
Caracteristici mecanice
Metodă de montare: Montare pe panou frontal, 4 găuri
Dimensiune panou frontal: 64 x 64 mm
Tip de control: Mâner negru
Mâner blocabil: Nu
Marcaje: Marcaje pe bază de metal, marcaje negre 1-0-2
Funcția comutatorului cu buton: Comutator de schimbare
Retur: Nu
Poziție oprit: Da
Descrierea polului: 3P
Poziții de comutare: Dreapta: 0° - 60°, Stânga: 0° - 300°
Grad de protecție IP: IP40 conform IEC 60529
Unghi de comutare: 60°
Durată de viață mecanică: 300.000 de cicluri
Dimensiuni (LxHxA): 64 x 64 x 106 mm
Caracteristici electrice
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 5000 A
Protecție la scurtcircuit: Siguranță tip gG de 50 A
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1 și IEC 947-1
Funcționare contact: Eliberare lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub, cabluri flexibile: 2 x 4 mm²; cabluri solide: 2 x 6 mm²
Cuplu de strângere: 1,2 Nm
Certificate și condiții de funcționare
Standarde: IEC 60947-3
Certificate de produs: CULus 120 V 2 HP 1 fază, CULus 240 V 5 LE monofazat, CULus 240 V 5 LE trifazat, CULus 480 V 20 LE trifazat
Protecție: TC
Temperatura ambiantă în timpul funcționării: -25...55 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536 și NF C 20-030
