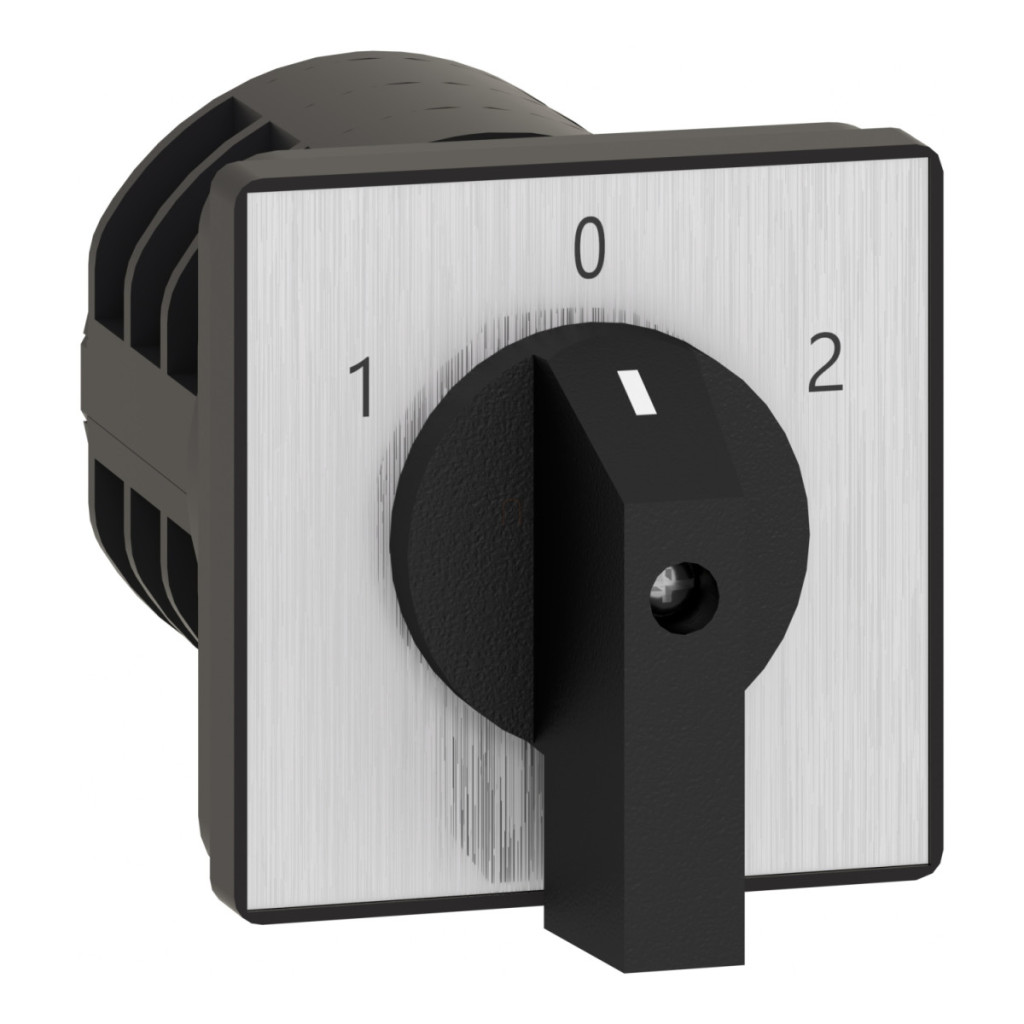

Comutatorul complet K30H004UP din gama de produse Harmony K de la Schneider Electric este un dispozitiv de comutare electromecanic extrem de versatil și fiabil, ideal pentru utilizarea într-o gamă largă de aplicații industriale. Această versiune de 32 A, cu 4 poli, este alegerea ideală pentru comutarea și controlul diverselor circuite în care sunt importante designul robust și durata lungă de viață. Modelul K30H004UP este un comutator cu trei poziții (1-0-2) cu o pârghie de acționare din plastic negru, care permite o operare clară și sigură. Comutatorul are o placă frontală de 64x64 mm care poate fi montată pe partea frontală cu 4 orificii de montare. Marcajul 1-0-2 de pe placa frontală metalică indică clar poziția curentă a comutatorului. Produsul are un unghi de comutare de 60 de grade, cu poziții de comutare cuprinse între 0°-300° în stânga și 0°-60° în dreapta. Comutatorul are un grad de protecție IP40 în conformitate cu IEC 60529, fiind protejat împotriva pătrunderii obiectelor solide mai mari de 1 mm. Comutatorul cu came K30H004UP are, de asemenea, parametri electrici remarcabili. Are o tensiune de izolare de 690 V (la gradul de poluare 3) în conformitate cu IEC 60947-1 și un curent de scurtcircuit de 5000 A. Pentru protecția împotriva scurtcircuitelor, trebuie utilizată o siguranță de tip gG de 50 A. Rezistența sa la tensiune de impuls este de 6 kV conform EN/IEC 947-1. Contactele de funcționare sunt cu rupere lentă și au deschidere pozitivă. Conexiunea electrică se realizează cu borne cu șurub, care sunt potrivite pentru fixarea firelor flexibile de 2x4 mm² și a firelor solide de 2x6 mm² cu un cuplu de strângere de 1,2 Nm. Comutatorul are o durată de viață mecanică excepțional de lungă, de 300.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Comutatorul K30H004UP poate fi utilizat într-o gamă largă de aplicații, inclusiv controlul motoarelor, sarcini de comutare și comutarea circuitelor în și din funcțiune. De asemenea, este certificat pentru controlul motoarelor cu diferite puteri nominale, după cum o demonstrează certificările CULus: 2 CP monofazat la 120 V, 5 CP monofazat sau 5 CP trifazat la 240 V și 20 CP trifazat la 480 V. Este recomandat în special pentru medii industriale în care durabilitatea și fiabilitatea sunt importante și în care este necesară o indicare clară a stării între operațiunile de comutare.
Schneider Electric Harmony K - K30H004UP - comutator complet, 32 A, 4P, 60°, comutator cu 3 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator complet
Denumirea componentei: K30
Curent termic convențional în aer liber [Ith]: 32 A
Locație de montare: Față
Metodă de montare: Cu 4 găuri
Tip cap comutator cu came: Cu placă frontală 64 x 64 mm
Tip control: Buton rotativ negru
Montare buton rotativ: Niciuna
Etichetare: Marcaj metalic, marcaj negru 1 - 0 - 2
Funcție comutator cu buton: Comutator inversor
Retur: Niciuna
Poziție oprit: Cu poziție oprit
Descriere poli: 4P
Poziții de comutare: Stânga: 0° - 300°, dreapta: 0° - 60°
Grad de protecție IP: IP40 conform IEC 60529
Caracteristici suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 5000 A
Protecție la scurtcircuit: Siguranță tip gG de 50 A
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub, pentru cablu flexibil, capacitate de prindere: 2 x 4 mm² Terminale cu șurub, pentru cablu solid, capacitate de prindere: 2 x 6 mm²
Cuplu de strângere: 1,2 Nm
Caracteristici mecanice
Durată de viață mecanică: 300.000 de cicluri
Lățime totală CAD: 64 mm
Înălțime totală CAD: 64 mm
Adâncime totală CAD: 119 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CULus 120 V 2 LE 1 fază CULus 240 V 5 LE 1 fază CULus 240 V 5 LE 3 faze CULus 480 V 20 LE 3 faze
Grad de protecție: TC
Temperatura ambiantă de funcționare: -25...55 °C
Temperatura ambiantă de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536 Clasa II conform NF C 20-030
Dimensiuni
Montare frontală:
a: 79,1 mm (3,11 in.) b: 58 mm (2,28 in.) c: 64 mm (2,52 in.) D1: 4,1 mm (0,16 in.)
Decupaj panou:
D2: 4,5 mm (0,18 in.) D3: 10 mm (0,39 in.) G1: 48 mm (1,89 in.)
Grosime panou: 0,5-5,5 mm (0,02-0,22 in.)
