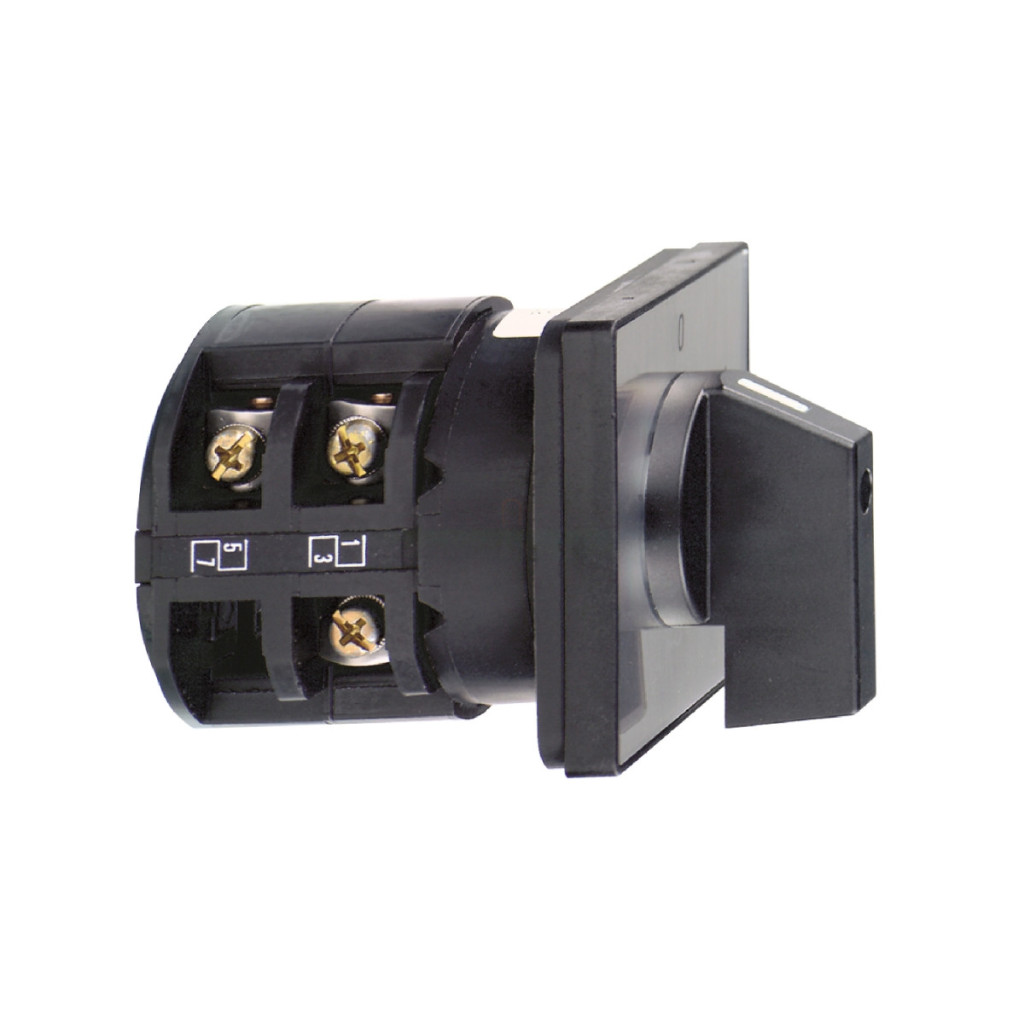

Comutatorul basculant K50F003UP din gama Harmony K de la Schneider Electric este un dispozitiv de control electromecanic universal și fiabil, care poate fi utilizat într-o gamă largă de medii industriale. Acest comutator cu 3 poli și 50 A este o soluție excelentă pentru diverse aplicații de control în care sunt necesare funcții de comutare fiabile și durabile. Comutatorul cu came K50F003UP se montează în principal pe partea frontală și poate fi fixat cu 4 găuri. Panoul frontal al produsului măsoară 64x64 mm, care, datorită dimensiunii sale standard, poate fi ușor integrat în diverse tablouri de distribuție și panouri de control. Comutatorul are un mâner negru și un capac metalic cu marcaje negre 1-0-2, care indică clar cele trei poziții de comutare. Unghiul de comutare este de 60 de grade, funcționând în sensul de rotație spre dreapta de la 0° la 60° și în sensul de rotație spre stânga de la 0° la 300°. Comutatorul are o poziție oprit (0) și o funcție de comutare care permite selectarea sau comutarea între două circuite diferite. Modelul K50F003UP are un grad de protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva prafului și a obiectelor solide. Comutatorul are un curent termic convențional în aer liber (Ith) de 50 amperi și o tensiune nominală de izolare (Ui) de 690 V cu un grad de poluare de 3, în conformitate cu IEC 60947-1. Produsul are un curent de scurtcircuit de 5000 A și este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 63 A. Comutatorul K50F003UP are o serie de caracteristici electrice care oferă diferite capacități de comutare în condiții de sarcină diferite. De exemplu, pentru sarcini inductive (T = 50 ms), este de 15.000 mA CC la 60 V pentru 1 contact, 15.000 mA CC la 120 V pentru 2 contacte și 15.000 mA CC la 180 V pentru 3 contacte. Comutatorul are o capacitate de comutare și mai mare în condiții de sarcină rezistivă (T = 1 ms). Produsul are o durată de viață mecanică de 300.000 de cicluri, asigurând o durabilitate excelentă în aplicații industriale. Printre datele tehnice, este important de menționat că comutatorul are o întrerupere lentă și o deschidere pozitivă. Conexiunea electrică este asigurată de borne cu clemă cu o capacitate de 2 x 6 mm² pentru fire flexibile și 2 x 10 mm² pentru fire solide. Cuplul de strângere al șuruburilor este de 2 Nm. Produsul poate fi utilizat într-un interval de temperatură ambiantă de la -25 °C la +55 °C și depozitat la temperaturi cuprinse între -40 °C și +70 °C. Comutatorul basculant complet Schneider Electric Harmony K50F003UP are diverse certificări, precum CULus 120 V 3 LE 1 fază, CULus 480 V 25 LE trifazat, CULus 240 V 7,5 LE monofazat și trifazat, ceea ce dovedește calitatea înaltă a produsului și conformitatea acestuia cu standardele internaționale.
Schneider Electric Harmony K - K50F003UP - comutator complet, 50 A, 3P, 60°, comutator cu 3 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator complet
Denumirea componentei: K50
Curent termic nominal [Ith]: 50 A
Poziție de montare: Panou frontal
Metodă de montare: Prin 4 orificii
Tip cap comutator cu came: Panou frontal 64 x 64 mm
Tip de acționare: Mâner negru
Mâner rotativ blocabil: Niciuna
Metodă de marcare: Cu marcaj metalic, 1 - 0 - 2 marcaje negre
Funcție de comutare: Comutator de schimbare
Resetare: Niciuna
Poziție oprit: Există o poziție oprit
Descriere pol: 3P
Poziții de comutare: Dreapta: 0° - 60°, Stânga: 0° - 300°
Grad de protecție IP: IP40 conform IEC 60529
Caracteristici suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 5000 A
Protecție la scurtcircuit: siguranță de 63 A, tip gG
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale de sertizare pentru cabluri flexibile, capacitate: 2 x 6 mm², Terminale de sertizare pentru cabluri solide, capacitate: 2 x 10 mm²
Cuplu de strângere: 2 N·m
Durată de viață mecanică: 300.000 de cicluri
Lățime totală CAD: 64 mm
Înălțime totală CAD: 64 mm
Adâncime totală CAD: 120 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CULus 120 V 3 LE 1 fază, CULus 480 V 25 LE 3 faze, CULus 240 V 7,5 LE 1 fază, CULus 240 V 7,5 CP trifazic
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -25...55 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536, Clasa II conform NF C 20-030
