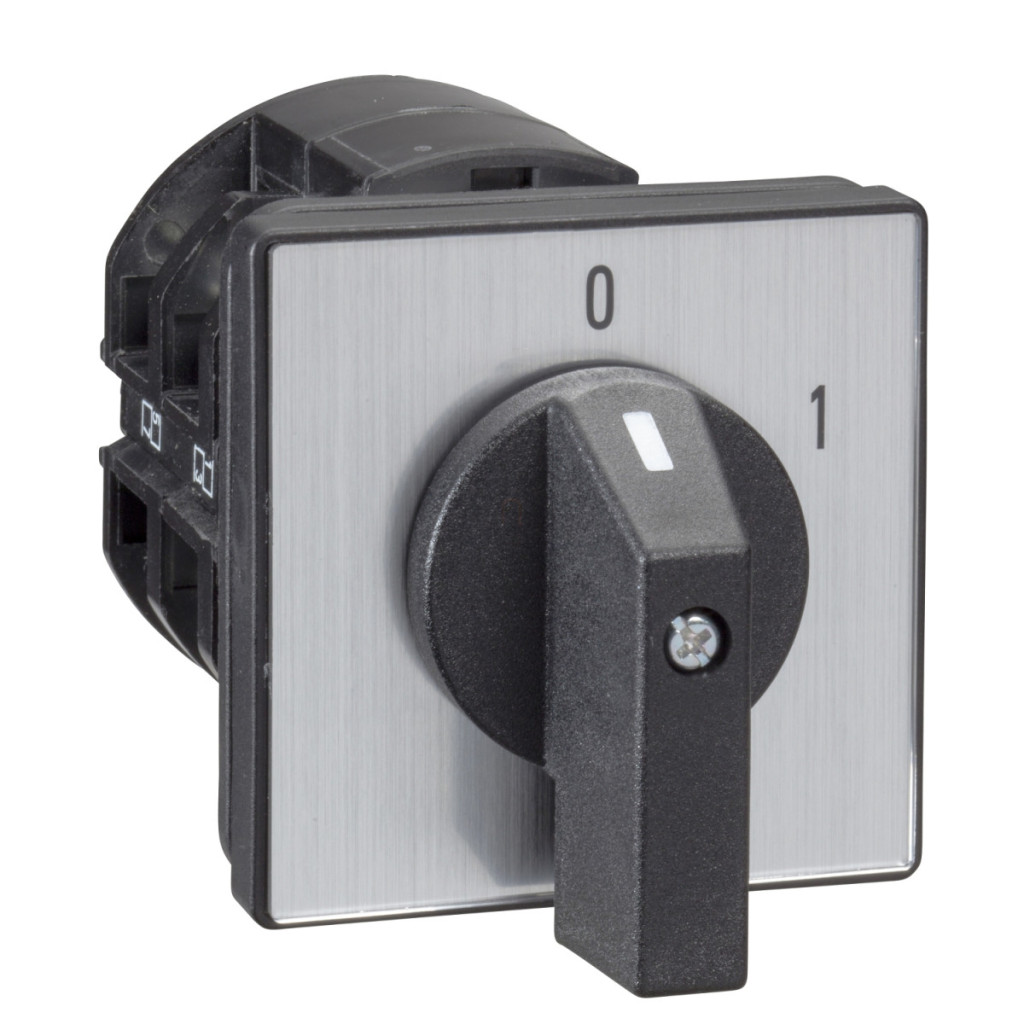

Membru de înaltă calitate al liniei de produse Harmony K de la Schneider Electric, comutatorul complet K63C003AP este soluția ideală pentru sarcini de comutare pornit/oprit în medii industriale. Datorită designului său robust, acest dispozitiv montabil frontal, cu carcasă din plastic, este deosebit de potrivit pentru echipamente industriale, panouri de control și dulapuri de comutație, unde este necesară o soluție fiabilă și durabilă. Comutatorul basculant K63C003AP are un design cu 3 poli, un unghi de comutare de 60 de grade și un curent nominal de 63 A. Comutatorul este compact, cu un panou frontal de doar 64 x 64 mm, ceea ce îl face ușor de integrat în diverse panouri de control. Mânerul din plastic negru asigură o operare ușoară, în timp ce comutatorul oferă un feedback vizual clar asupra stării curente datorită marcajului negru 0-1 pe bază de metal. Produsul are un grad de protecție IP40 în conformitate cu IEC 60529, care oferă o protecție adecvată împotriva prafului și contactului în medii industriale. Parametrii tehnici ai K63C003AP sunt impresionanți. Are o tensiune de izolare de 690 V (cu grad de poluare 3), care respectă standardul IEC 60947-1. Oferă performanțe excelente într-o varietate de aplicații, fie în sisteme monofazate, fie trifazate, în categoria AC-3 sau AC-23A. Comutatorul poate comuta până la 40.000 W în modul AC-23A pe o rețea trifazată de 660/690 V. Curentul nominal de funcționare este de 63 A c.a. în categoria AC-21A, conform IEC 60947-3. Curentul de scurtcircuit este de 10.000 A, iar protecția la scurtcircuit este asigurată de o siguranță de tip gG de 80 A. Dispozitivul are o tensiune nominală de rezistență la impulsuri de 6 kV, în conformitate cu EN 947-1 și IEC 947-1. K63C003AP este, de asemenea, extrem de ușor de conectat. Are terminale cu șuruburi care pot fi utilizate cu fire flexibile de până la 2 x 10 mm² și fire solide cu secțiune transversală de până la 2 x 16 mm². Cuplul de strângere recomandat pentru șuruburi este de 2,5 Nm. Contactele comutatorului sunt cu deschidere lentă și deschidere pozitivă, ceea ce înseamnă o siguranță operațională sporită. Durata de viață mecanică este extrem de mare, producătorul garantând 300.000 de cicluri de comutare. K63C003AP are numeroase certificări internaționale, inclusiv certificarea CULus la diferite niveluri de putere, ceea ce sporește și mai mult acceptarea internațională și fiabilitatea produsului în diverse domenii de aplicare. K63C003AP are o temperatură de funcționare cuprinsă între -25 °C și +55 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Comutatorul basculant Schneider Electric K63C003AP aparține clasei de protecție tactilă II conform standardelor IEC 60536 și NF C 20-030. Dispozitivul poate fi montat pe panoul frontal și fixat cu 4 găuri, permițând o instalare ușoară și sigură.
Schneider Electric Harmony K - K63C003AP - date tehnice complete comutator basculant
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului: Comutator cu came complet
Denumirea componentei: K63
Curent termic convențional în aer liber [Ith]: 63 A
Metodă de montare: Montabil pe panoul frontal
Metodă de fixare: 4 găuri
Tip cap comutator cu buton: Placă frontală 64 x 64 mm
Tip de acționare: Mâner negru
Blocare mâner rotativ: Niciuna
Afișare marcaj: Marcaj metalic, 0 - 1 marcaj negru
Funcție comutator cu buton: Comutator
Retur: Niciunul
Poziție oprit: Cu poziție oprit
Descriere pol: 3P
Poziții de comutare: Dreapta: 0° - 60°
Grad de protecție IP: IP40 conform IEC 60529
Caracteristici suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent nominal de funcționare CA [Ie]: 63 A AC-21A conform IEC 60947-3
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: 80 A tip siguranță gG
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționare contact: Deschidere lentă
Deschidere pozitivă: Da
Conexiune electrică:Terminale cu șurub pentru cabluri flexibile, capacitate de prindere: 2 x 10 mm²; Terminale cu șurub pentru fire solide, capacitate de prindere: 2 x 16 mm²
Cuplu de strângere: 2,5 N·m
Durată de viață mecanică: 300.000 de cicluri
Lățime totală CAD: 64 mm
Înălțime totală CAD: 64 mm
Adâncime totală CAD: 111 mm
Condiții de mediu
Standarde: IEC 60947-3
Certificări produs: CULus 120 V 3 hp 1 fază, CULus 480 V 25 hp 3 faze, CULus 240 V 7,5 hp 1 fază, CULus 240 V 10 hp trifazic
Tratament de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25…55 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536, Clasa II conform NF C 20-030
