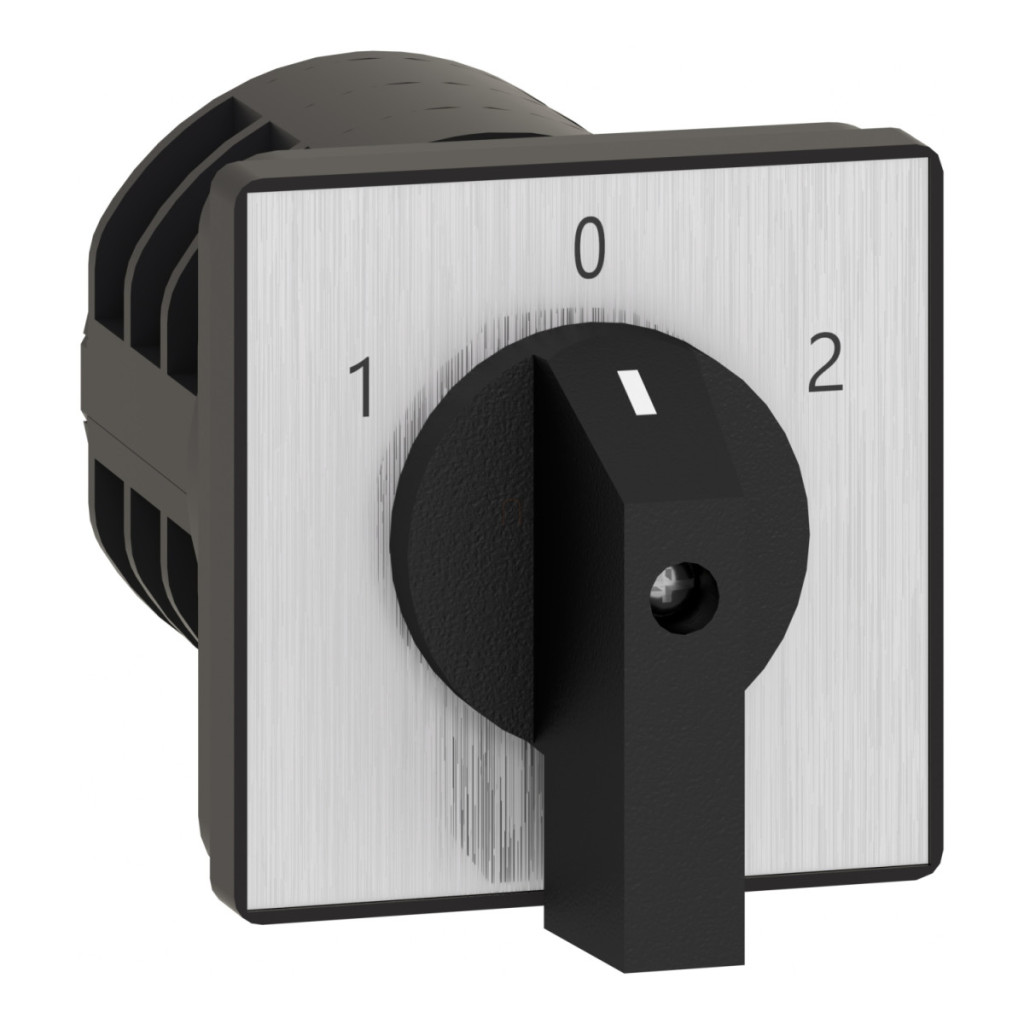

Comutatorul basculant Schneider Electric Harmony K63F003UP este un dispozitiv de control electric versatil, conceput pentru uz profesional, fabricat din materiale de înaltă calitate și care asigură o funcționare fiabilă în diverse aplicații industriale. Acest comutator complet, montat frontal, cu carcasă din plastic, este soluția ideală pentru medii în care este necesară comutarea frecventă sau comutarea între diferite circuite. Modelul K63F003UP este un comutator cu 3 poli care poate fi setat în trei poziții diferite: 1-0-2 (stânga-centru-dreapta). Placa metalică de marcare de pe panoul frontal al comutatorului indică clar cele trei poziții cu numerotare neagră. Dispozitivul, care are o placă de montare pe panoul frontal de 64x64 mm, este echipat cu un mâner din plastic negru și nu include un dispozitiv de blocare a mânerului. Comutatorul are un unghi de comutare de la 0° la 60° pe partea dreaptă și de la 0° la 300° pe partea stângă, permițând o funcționare precisă și fiabilă. Comutatorul Schneider K63F003UP are un curent nominal de 63 amperi, fiind potrivit pentru comutarea echipamentelor de putere mai mare. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului și a obiectelor solide, în conformitate cu cerințele IEC 60529. Comutatorul are o întrerupere lentă și este echipat cu o funcție de deschidere pozitivă, care este deosebit de importantă în aplicațiile de siguranță. Conexiunea electrică se realizează cu borne cu șurub de fixare cu o capacitate de 2x10 mm² pentru cabluri flexibile și 2x16 mm² pentru cabluri solide, cu un cuplu de strângere de 2,5 Nm. Modelul K63F003UP are caracteristici electrice remarcabile: tensiune nominală de izolare de 690 V (la gradul de poluare 3), rezistență la tensiune de impuls nominală de 6 kV conform EN 947-1 și IEC 947-1 și protecție la scurtcircuit de 10.000 A cu o siguranță de tip gG de 80 A. Comutatorul are o durată de viață mecanică excepțional de lungă, fiind proiectat pentru 300.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul poate fi montat cu 4 orificii de montare într-o decupare de 64x64 mm în panoul frontal, cu o grosime a panoului de montare de 0,5-5,5 mm. Informații detaliate despre decupajul panoului: D2=4,5 mm, D3=10 mm și G1=48 mm. Dimensiunile totale ale comutatorului sunt 64 mm lățime, 64 mm înălțime și 132 mm adâncime, asigurând o instalare compactă. Comutatorul Schneider Electric K63F003UP este alegerea ideală pentru echipamente de distribuție electrică, mașini industriale, comenzi de motoare și aplicații în care este necesară comutarea fiabilă între rețele. Produsul are numeroase certificări, inclusiv clasificări CULus la diferite niveluri de putere: 120 V 3 HP 1 fază, 480 V 25 HP 3 faze, 240 V 7,5 HP 1 fază și 240 V 10 HP 3 faze. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-25...55 °C în timpul funcționării și -40...70 °C în timpul depozitării), asigurând o funcționare fiabilă în diverse condiții de mediu.
Schneider Electric Harmony K - K63F003UP - comutator complet, 63A, 3P, 60°, comutator cu 3 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator complet
Denumirea componentei: K63
Curent nominal: 63 A
Metoda de montare: Montare frontală
Metodă de fixare: Cu 4 orificii
Tip cap comutator basculant: Cu placă frontală 64 x 64 mm
Tip de acționare: Mâner negru
Blocabilitate mâner rotativ: Niciuna
Marcaje: Cu placă frontală metalică, marcată cu 1 - 0 - 2 în negru
Funcția comutatorului cu buton: Comutator de schimbare
Funcție de revenire: Niciuna
Poziție oprit: Există o poziție oprit
Descriere pol: 3P
Poziții de comutare: Dreapta: 0° - 60°, Stânga: 0° - 300°
Clasa de protecție IP: IP40 conform IEC 60529
Date suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolare: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: Siguranță tip gG de 80 A
Tensiune nominală de impuls rezistentă: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Bornele cu șurub pentru cabluri flexibile, capacitate: 2 x 10 mm², Bornele cu șurub pentru cabluri rigide, capacitate: 2 x 16 mm²
Cuplu de strângere: 2,5 N.m
Durată de viață mecanică: 300.000 de cicluri
Dimensiuni
Lățime totală: 64 mm
Înălțime totală: 64 mm
Adâncime totală: 132 mm
Condiții de mediu
Standarde: IEC 60947-3
Certificări produs: CULus 120 V 3 LE monofazat, CULus 480 V 25 LE trifazat, CULus 240 V 7,5 LE monofazat, CULus 240 V 10 CP trifazic
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -25…55 °C Temperatura ambiantă de depozitare: -40…70 °C Categorie de supratensiune: Clasa II conform IEC 60536, Clasa II conform NF C 20-030
