Comutatorul K1A001A din gama Harmony K1 de la Schneider Electric este proiectat pentru aplicații industriale și oferă o calitate și fiabilitate excelente. Acest dispozitiv unipolar cu carcasă din plastic de 22 mm și unghi de comutare de 0-45 grade este alegerea ideală pentru o varietate de sarcini de control și comutare. Modelul K1A001A are un curent convențional de răcire cu aer liber de 12 A, ceea ce asigură o gamă largă de aplicații. Produsul este format din blocuri de contact și o placă de montare, cu funcție de comutare ON-OFF și poziție dezinfectată. Comutatorul poate fi montat pe panoul frontal, se potrivește într-o gaură cu diametrul de 22 mm, iar cadrul este din plastic. Unghiul de comutare este de 45 de grade, iar tensiunea nominală de izolare este de 690 V (pentru gradul de poluare 3 conform IEC 60947-1). Curentul termic închis convențional este de 10 A. K1A001A este clasificat pentru diferite puteri nominale și categorii de comutare, în categoriile AC-21, AC-3 și AC-23A conform IEC 947-3, și poate fi utilizat la mai multe niveluri de tensiune și numere de fază. Valorile curentului nominal de funcționare variază în funcție de aplicație: în categoria AC-15, 1 A la 500 V, 2 A la 400 V, 3 A la 230 V; în categoria AC-3, 1,8 A la 690 V pentru 3 faze, 2,8 A la 500 V, 3,3 A la 400 V, 4,6 A la 230 V; În categoria AC-23A, 2,8 A la 690 V, 3,8 A la 500 V, 4,8 A la 400 V și 5,6 A la 230 V pentru 3 faze. Durata de viață electrică este remarcabilă: 1.000.000 de cicluri în categoriile AC-15 și AC-21, 500.000 de cicluri în categoriile AC-23 și AC-3. Frecvența maximă de funcționare variază în funcție de categorie: 8333 operațiuni/minut pentru AC-15 și 2,5 operațiuni/minut pentru AC-21, AC-23 și AC-3. Curentul de scurtcircuit este de 10000 A, iar protecția la scurtcircuit poate fi asigurată cu o siguranță de tip gG de 16 A. Rezistența nominală la tensiune de impuls este de 4 kV în modul de izolare și de 6 kV conform IEC 947-1. Contactul funcționează cu întrerupere lentă și deschidere pozitivă. K1A001A este conectat cu terminale cu șurub pentru fire flexibile de 2x1,5 mm² sau fire solide de 1x2,5 mm². Durata sa de viață mecanică este de 1.000.000 de cicluri de comutare.

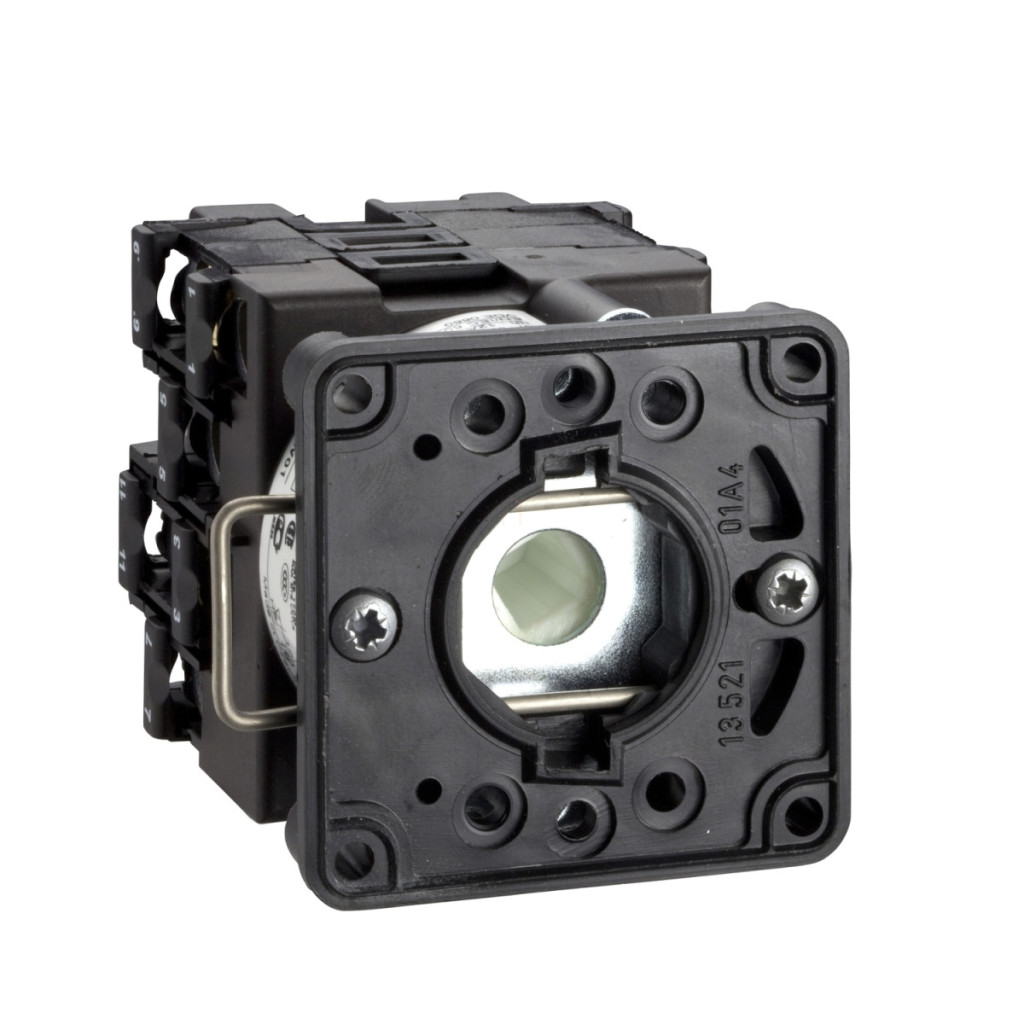

Schneider Electric Harmony K1, K2 - K1A001A - priză pentru întrerupător - 1 pol - 45° - 12 A date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau al componentei: Corp comutator
Denumirea componentei: K1
Curent termic convențional măsurat în aer liber: 12 A
Compoziția componentei: Bloc de contact + placă de fixare
Funcția comutatorului: Comutator ON-OFF
Poziție oprit: Cu poziție oprit
Descriere pol: 1P
Poziții de comutare: Dreapta: 0° - 45°
Instalarea produsului: Montare pe panoul frontal
Metodă de fixare: Prin orificiu Ø 22 mm
Material cadru: Plastic
Date suplimentare
Unghi de comutare: 45°
Tensiune nominală de izolare: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis: 10 A
Putere nominală de funcționare în W: 10500 W AC-21, 500 - 660 V trifazic conform IEC 947-3; 1100 W AC-3, 230 V trifazic conform IEC 947-3; 1500 W AC-23A, 230 V trifazic conform IEC 947-3; 1500 W AC-3, 400 V monofazic conform IEC 947-3; 1500 W AC-3, 400 V trifazic conform IEC 947-3; 1500 W AC-3, 500 V trifazic conform IEC 947-3; 1500 W AC-3, 690 V trifazat conform IEC 947-3; 2200 W AC-23A, 400 V trifazat conform IEC 947-3; 2200 W AC-23A, 500 V trifazat conform IEC 947-3; 2200 W AC-23A, 690 V trifazic conform IEC 947-3; 4800 W AC-21, 230 V trifazic conform IEC 947-3; 600 W AC-3, 230 V monofazat conform IEC 947-3; 8300 W AC-21, 400 V trifazat conform IEC 947-3
Curent nominal de funcționare CA: 1 A la 500 V AC-15 conform IEC 947-5-1; 2 A la 400 V AC-15 conform IEC 947-5-1; 3 A la 230 V AC-15 conform IEC 947-5-1; 1,8 A la 690 V AC-3 trifazat conform IEC 947-3; 2,8 A la 500 V AC-3 trifazic conform IEC 947-3; 2,8 A la 690 V AC-23A trifazic conform IEC 947-3; 3,3 A la 400 V AC-3 trifazic conform IEC 947-3; 3.8 A 500 V AC-23A trifazat conform IEC 947-3; 4.6 A 230 V AC-3 trifazat conform IEC 947-3; 4.8 A 400 V AC-23A trifazat conform IEC 947-3; 5.6 La 230 V, AC-23A trifazic conform IEC 947-3. Caracteristici electrice Durată de viață electrică: 1.000.000 de cicluri AC-15; 1.000.000 de cicluri AC-21; 500.000 de cicluri AC-23; 500.000 de cicluri AC-3
Frecvență maximă de funcționare: 8333 comutări/minut AC-15; 2,5 comutări/minut AC-21; 2,5 comutări/minut AC-23; 2,5 cicluri/min AC-3; Curent de scurtcircuit: 10000 A; Protecție la scurtcircuit: siguranță de 16 A, tip gG; Tensiune nominală de impuls rezistentă: 4 kV în funcție de izolare; 6 kV conform IEC 947-1; Funcționare contact: întrerupere lentă; Deschidere pozitivă: Da; Conexiune electrică: 1000000 cicluri AC-15; 1000000 cicluri AC-21; 500000 cicluri AC-23; 500000 cicluri AC-3; 2,5 cicluri/min AC-21; 2,5 cicluri/min AC-23; 2,5 cicluri/min AC-3; Curent de scurtcircuit: 10000 A; Protecție la scurtcircuit: siguranță de 16 A, tip gG; Tensiune nominală de impuls rezistentă: 4 kV în funcție de izolare; 6 kV conform IEC 947-1; Funcționare contact: întrerupere lentă; Deschidere pozitivă: Da; Conexiune electrică: 1 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru cablu flexibil, capacitate de fixare: 2 x 1,5 mm²; Terminale cu șurub pentru cablu solid, capacitate de fixare: 1 x 2,5 mm²
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici de mediu
Standarde: CENELEC EN 50013; EN/IEC 60947-3 pentru circuite de alimentare; EN/IEC 60947-5-1 pentru circuite de control Certificări de produs: CSA 240 V 1 LE 1 fază; CSA 240 V 3 LE 3 faze 2 poli; UL 240 V 1 LE trifazic; UL 240 V 0,33 LE monofazic 2 poli
Tratament de protecție: TC
Temperatură de funcționare ambiantă: -25...55 °C
Temperatură de depozitare ambiantă: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 536; Clasa II conform NF C 20-030
