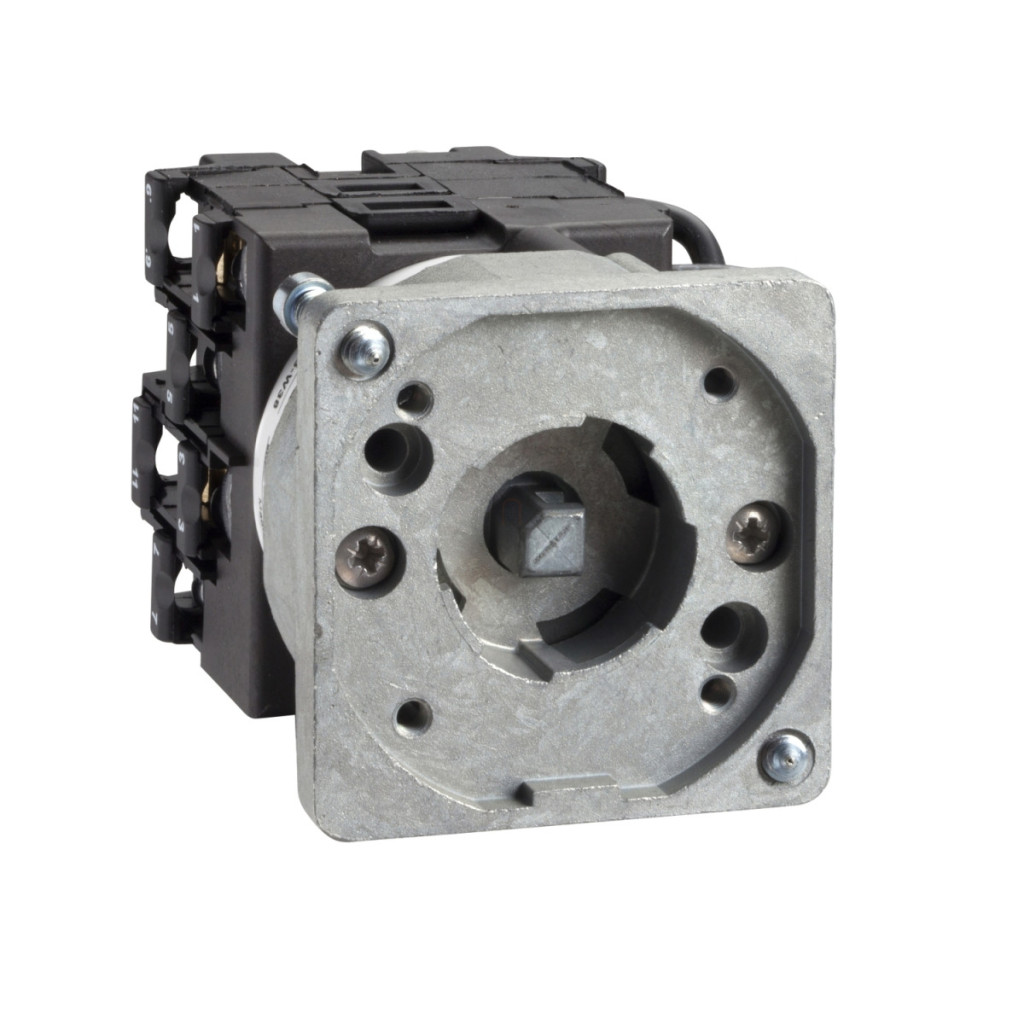

Corpul comutatorului cu came Schneider Electric Harmony seria K K1B002AX este un comutator de calitate profesională, cu diametrul de 22 mm, cu carcasă metalică, ideal pentru utilizarea într-o gamă largă de aplicații industriale. Acest comutator cu 2 poli are o poziție 0 și funcționează la un unghi de comutare de 45 de grade, oferind un control precis și fiabil în diverse sisteme electrice. Modelul K1B002AX are un curent termic nominal de 12 A, fiind potrivit pentru comutarea sarcinilor de dimensiuni medii. Corpul comutatorului K1B002AX, parte a familiei de produse Schneider Electric Harmony K, are parametri tehnici remarcabili. Curentul termic convențional măsurat în aer liber este de 12 A, în timp ce în spații închise această valoare este de 10 A. Tensiunea nominală de izolare este de 690 V (la gradul de poluare 3) în conformitate cu standardul IEC 60947-1. Orificiul din panoul frontal necesar pentru acționarea comutatorului are un diametru de 22 mm, iar instalarea se efectuează din față. Carcasa dispozitivului este din metal, ceea ce asigură durabilitate și protecție adecvată pentru componentele interne. Ansamblul comutatorului include blocurile de contact și placa de montare necesare. Modelul K1B002AX are valori nominale de putere diferite în funcție de domeniul de aplicare: până la 10500 W (500-660 V, trifazic) pentru AC-21, 1500 W (400 V, trifazic) pentru AC-3 sau 2200 W (400 V, trifazic) pentru AC-23A. Curentul nominal de funcționare variază, de asemenea, în funcție de sarcină și tensiunea aplicată: de exemplu, 3,3 A (400 V, trifazic) pentru comutarea AC-3 sau 4,8 A (400 V, trifazic) pentru comutarea AC-23A. Pentru circuitele de control AC-15, poate fi utilizat cu un curent nominal de 2A (400V). Curentul de scurtcircuit este de 10000A, iar protecția la scurtcircuit poate fi asigurată cu o siguranță de tip gG de 16A. În funcție de tipul de sarcină, durata de viață electrică a comutatorului este de 500.000-1.000.000 de cicluri de comutare, iar durata de viață mecanică este de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Contactul Schneider Electric Harmony K seria K1B002AX funcționează cu deschidere lentă și deschidere pozitivă. Conexiunea electrică se realizează cu borne cu șurub, care pot fi utilizate pentru cabluri flexibile de până la 2 x 1,5 mm² și cabluri solide cu secțiune transversală de până la 1 x 2,5 mm². Produsul este conform cu standardele IEC 60947-3 (circuite de putere) și IEC 60947-5-1 (circuite de control) și este certificat CSA și UL. Comutatorul are o temperatură de funcționare cuprinsă între -25 și 55 °C și o temperatură de depozitare cuprinsă între -40 și 70 °C. Rezistența sa la impact este de 30 gn conform IEC 68-2-27, iar rezistența la vibrații este de 5 gn conform IEC 68-2-6 (f = 10...150 Hz). Corpul comutatorului Schneider Electric K1B002AX are o categorie de supratensiune de clasa II conform standardelor IEC 536 și NF C 20-030.
Schneider Electric Harmony K1, K2 - K1B002AX - priză pentru întrerupător - 2 poli - 45° - 12 A Date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau componentului: Corp comutator basculant
Denumirea componentului: K1
Curent termic convențional măsurabil în aer liber [Ith]: 12 A
Compoziția componentei: Bloc de contact + placă de montare
Funcția comutatorului cu came: Comutator
Poziție oprit: Cu poziție oprit
Descrierea polilor: 2P
Poziții de comutare: Dreapta: 0° - 45°
Locație de montare: Față Metoda de montare: Gaură Ø 22 mm Material placă frontală: Metal Caracteristici suplimentare Unghi de comutare: 45 Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic măsurabil în spații închise convenționale [Ithe]: 10 A
Putere nominală în W
10500 W AC-21, 500 - 660 V trifazic conform IEC 947-3
1100 W AC-3, 230 V trifazat conform IEC 947-3
1500 W AC-23A, 230 V trifazat conform IEC 947-3
1500 W AC-3, 400 V monofazat conform IEC 947-3
1500 W AC-3, 400 V trifazat conform IEC 947-3
1500 W AC-3, 500 V trifazat conform IEC 947-3
1500 W AC-3, 690 V trifazat conform IEC 947-3
2200 W AC-23A, 400 V trifazat conform IEC 947-3
2200 W AC-23A, 500 V trifazat conform IEC 947-3
2200 W AC-23A, 690 V trifazat conform IEC 947-3
4800 W AC-21, 230 V trifazat conform IEC 947-3
600 W AC-3, 230 V monofazat conform IEC 947-3
8300 W AC-21, 400 V trifazat conform IEC 947-3
Curent nominal de funcționare AC [Ie]
1,8 A 690 V AC-3 trifazic conform IEC 947-3
2,8 A 500 V AC-3 trifazic conform IEC 947-3
2,8 A 690 V c.a. 23 A trifazic conform IEC 947-3
3,3 A 400 V c.a. 3 trifazic conform IEC 947-3
3,8 A 500 V c.a. 23 A trifazic conform IEC 947-3
4,6 A 230 V CA-3 trifazic conform IEC 947-3
4,8 A 400 V CA-23A trifazic conform IEC 947-3
5,6 A 230 V CA-23A trifazic conform IEC 947-3
1 A 500 V CA-15 conform IEC 947-5-1
2 A 400 V CA-15 conform IEC 947-5-1
3 A 230 V CA-15 conform IEC 947-5-1
Durată de viață electrică
1.000.000 de cicluri AC-15
1.000.000 de cicluri AC-21
500.000 de cicluri AC-23
500.000 de cicluri AC-3
Frecvența maximă de funcționare
2,5 cicluri/minut AC-21
2,5 cicluri/minut AC-23
2,5 cicluri/minut AC-3
8,333 cicluri/minut AC-15
Caracteristici de scurtcircuit
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: Siguranță tip gG de 16 A
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Caracteristici mecanice
Funcționare contact: Deschidere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru cabluri flexibile, capacitate: 2 x 1,5 mm²
Cleme cu șurub pentru fire solide, capacitate: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Greutate netă: 0,163 kg
Mediu
Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări ale produsului: CSA 240 V 3 LE trifazat 2 poli, UL 240 V 0,33 LE monofazat 2 poli, CSA 240 V 1 LE monofazat, UL 240 V 1 LE trifazat
Grad de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la impact: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz) Categorie de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030
