Prizele Schneider Electric Harmony K seria K1C007B sunt unități de extindere profesionale concepute pentru comutatoare de ieșire codificate BCD, oferind o soluție excelentă pentru aplicații industriale de control și automatizare. Acest comutator cu diametrul de 22 mm, carcasă din plastic, 1 pol, 7 poziții, 45 de grade are o capacitate nominală de curent de 12 A, asigurând o funcționare fiabilă într-o varietate de medii industriale. Comutatorul K1C007B poate fi montat pe un panou frontal și se potrivește într-o gaură de Ø 22 mm, care respectă standardele industriale și permite o instalare ușoară. Unghiurile comutatorului sunt 0° - 45° - 90° - 135° - 180° - 225° - 270° - 315°, oferind o gamă largă de opțiuni de control. Avantajele produsului includ o durabilitate mecanică și electrică excelentă, garantând 1.000.000 de cicluri în categoriile de comutare AC-15 și AC-21 și 500.000 de cicluri în categoriile AC-23 și AC-3. Acest lucru asigură o durată de viață remarcabilă chiar și în condiții de utilizare intensivă. K1C007B se mândrește cu o serie de parametri tehnici care îl fac deosebit de valoros în aplicațiile industriale. Produsul are o tensiune nominală de izolare de 690 V (conform IEC 60947-1, grad de poluare 3) și o tensiune nominală de impuls de 6 kV conform IEC 947-1 și 4 kV în funcția de izolare. Comutatorul are o viteză maximă de funcționare de 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și 8,333 cicluri/minut în modul AC-15. Curentul său de scurtcircuit este de 10.000 A, iar protecția la scurtcircuit poate fi asigurată de o siguranță de tip gG de 16 A. Contactul funcționează cu deschidere lentă și deschidere pozitivă, ceea ce reprezintă o caracteristică avantajoasă pentru aplicațiile de siguranță. Conexiunea electrică se realizează cu borne cu șurub, care pot fi utilizate cu fire flexibile de până la 2 × 1,5 mm² și fire solide cu secțiune transversală de până la 1 × 2,5 mm². Schneider Electric K1C007B are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -25 și 55 °C, iar gama de temperaturi de depozitare este de la -40 la 70 °C. Produsul are o rezistență excelentă la impact (30 gn conform IEC 68-2-27) și la vibrații (5 gn conform IEC 68-2-6, f = 10...150 Hz), asigurând o funcționare fiabilă chiar și în medii industriale dure. Comutatorul este conform cu standardele internaționale (IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013) și are certificări CSA și UL în diferite categorii de performanță. Dispozitivul este protejat TC (tropical), ceea ce îl face rezistent la umiditate și coroziune. Categoria de supratensiune este Clasa II conform standardelor IEC 536 și NF C 20-030, oferind siguranță suplimentară în aplicații.

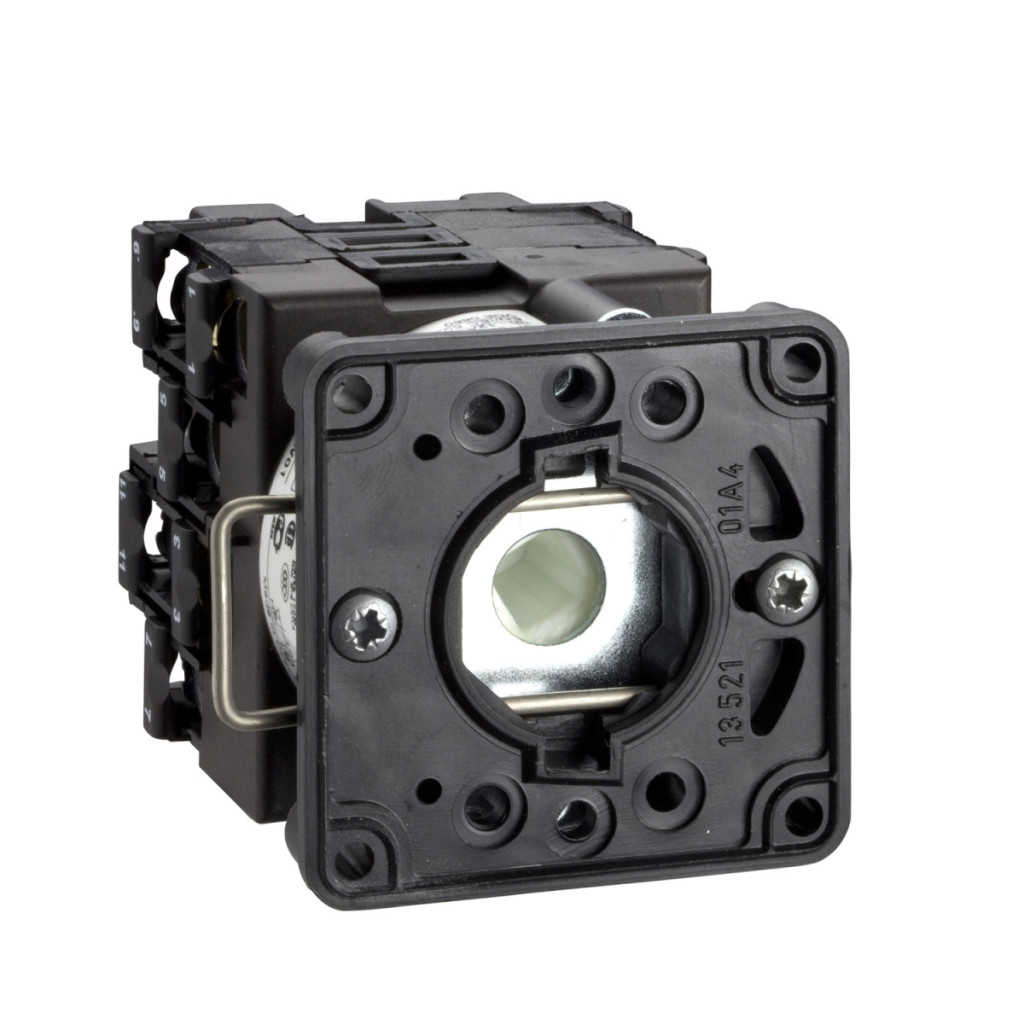

Schneider Electric Harmony K1, K2 - K1C007B - priză pentru comutator de ieșire codificat BCD - 1 pol - 45° - 12 A date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau al componentei: Corp comutator cu came
Denumirea componentei: K1
Curent termic convențional în aer liber [Ith]: 12 A
Compoziția componentei: Blocuri de contact + placă de montare
Funcția comutatorului de control: Comutator de ieșire codificat BCD
Poziție oprit: Cu poziție oprit
Poziții de comutare: Dreapta: 0° - 45° - 90° - 135° - 180° - 225° - 270° - 315° Locul de montare: Frontală
Metoda de montare: Gaură Ø 22 mm
Material placă frontală: Plastic
Caracteristici suplimentare
Număr zecimal: 7
Unghi de comutare: 45°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis [Ithe]: 10 A
Putere nominală de funcționare în W: 10500 W AC-21, 500 - 660 V trifazat conform IEC 947-3
Curent nominal de funcționare [Ie] AC: 1,8 A 690 V AC-3 trifazat conform IEC 947-3
Rezistență electrică: 1.000.000 cicluri AC-15, 1.000.000 cicluri AC-21, 500.000 cicluri AC-23, 500.000 cicluri AC-3 Viteza maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: Siguranță tip gG de 16 A
Tensiune nominală de rezistență la impuls [Uimp]: 4 kV în funcție de izolație, 6 kV conform IEC 947-1
Funcționare contact: Deschidere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru cabluri flexibile, capacitate de conectare: 2 x 1,5 mm², terminale cu șurub pentru cabluri solide, capacitate de conectare: 1 x 2,5 mm²
Durabilitate mecanică: 1.000.000 de cicluri
Mediu
Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări ale produsului: CSA 240 V 1 LE 1 fază, CSA 240 V 3 LE 3 faze 2 poli, UL 240 V 1 LE 3 faze, UL 240 V 0,33 LE 1 fază 2 poli
Manipulare de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25...55 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz) Categorie de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030
