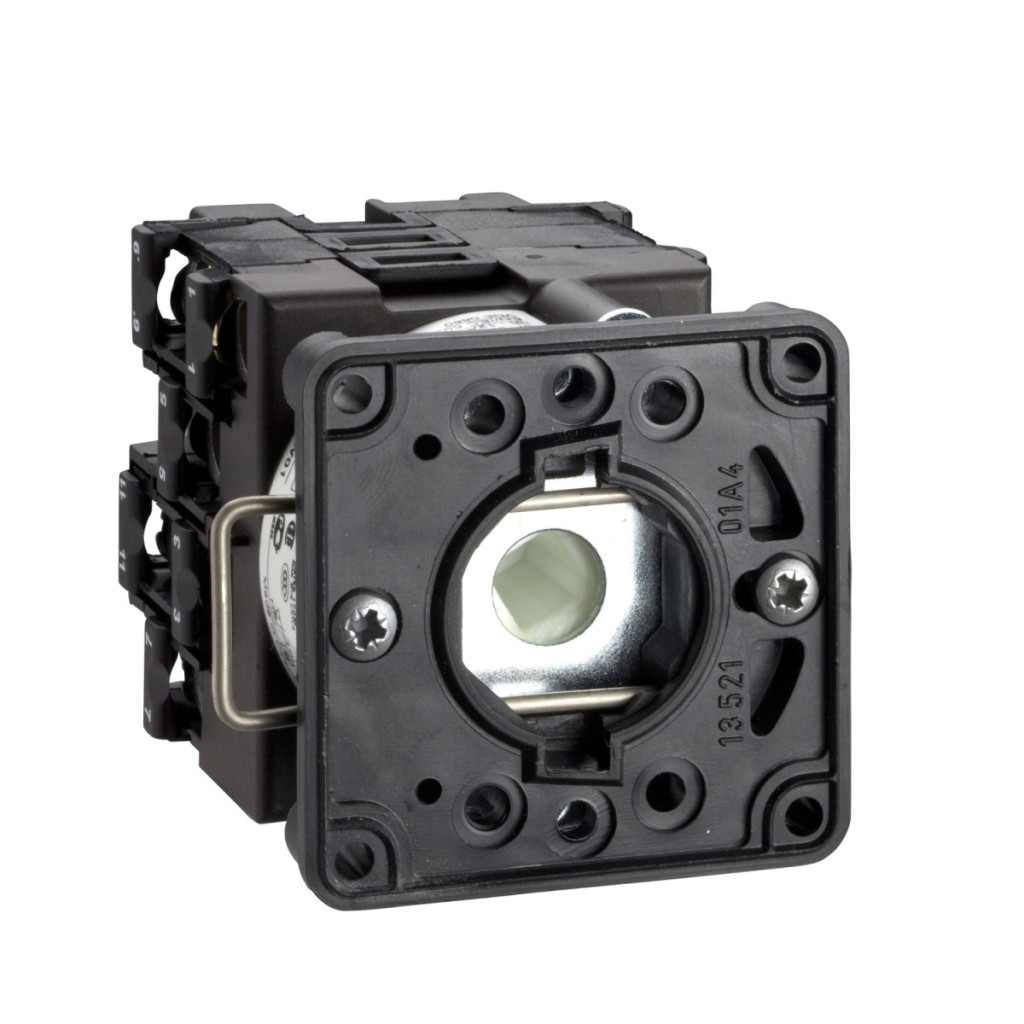

Corpul comutatorului cu came Schneider Electric Harmony seria K K1C027B este un element de control profesional special dezvoltat pentru ieșiri codificate BCD. Cu dimensiunile sale compacte și funcționarea fiabilă, acest comutator cu carcasă din plastic de 22 mm este alegerea ideală pentru aplicații industriale. K1C027B este un comutator cu 1 pol, cu 7 poziții, fără poziție zero și un unghi de comutare de 45 de grade. Are poziții de comutare de 0°, 45°, 90°, 135°, 180°, 225° și 270° pe partea dreaptă. Produsul are o intensitate nominală a curentului termic în aer liber convențional de 12 A, iar în medii închise aceasta este modificată la 10 A. Dispozitivul este montat frontal și poate fi fixat într-o gaură de 22 mm. Carcasa este din plastic, ceea ce asigură o izolare și o durabilitate adecvate. Comutatorul K1C027B are caracteristici electrice remarcabile: tensiune nominală de izolare de 690 V (la gradul de poluare 3) în conformitate cu IEC 60947-1. Puterea nominală de funcționare variază foarte mult în funcție de aplicație, de exemplu 1500 W AC-3, configurație trifazată de 400 V, sau chiar 10500 W AC-21, configurație trifazată de 500-660 V, în conformitate cu IEC 947-3. Valorile curentului nominal de funcționare variază, de asemenea, în funcție de aplicație: 3,3 A la 400 V AC-3 trifazat sau 2 A la 400 V AC-15 conform IEC 947-5-1. Dispozitivul are 7 poziții zecimale și, datorită codificării BCD, este ideal pentru procesele de control numeric și automatizare. Comutatorul Schneider Electric K1C027B este extrem de durabil: are o durată de viață mecanică de 1.000.000 de cicluri și o durată de viață electrică de până la 1.000.000 de cicluri pentru aplicații AC-15/AC-21 și 500.000 de cicluri pentru aplicații AC-23/AC-3. Viteza maximă de funcționare este de 8,333 cicluri/minut în modul AC-15 și de 2,5 cicluri/minut în alte moduri de funcționare. Curentul său de scurtcircuit este de 10.000 A, iar protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 16 A. Tensiunea de izolație a dispozitivului este de 4 kV în modul de izolație și de 6 kV conform IEC 947-1. Operațiunea de comutare este de tip slow-break, iar produsul are deschidere pozitivă. Conexiunea electrică este asigurată de borne cu șurub cu o capacitate de 2 x 1,5 mm² pentru cabluri flexibile și 1 x 2,5 mm² pentru cabluri solide.
Schneider Electric Harmony K1, K2 - K1C027B - priză cu ieșire codificată BCD pentru comutator date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau al componentei: Corp comutator cu came
Denumirea componentei: K1
Curent termic convențional în aer liber [Ith]: 12 A
Compoziția subunității: Blocuri de contact + placă de fixare
Funcția comutatorului cu came: Comutator de ieșire codificat BCD
Poziție oprit: Fără poziție oprit
Poziții de comutare: Dreapta: 0° - 45° - 90° - 135° - 180° - 225° - 270°
Locație de montare: Față Metodă de montare: Gaură Ø 22 mm Material placă frontală: Plastic Informații suplimentare Număr zecimal: 7 Unghi de comutare: 45 Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis [Ithe]: 10 A Putere nominală de funcționare în W: 10500 W AC-21, 500 - 660 V trifazat conform IEC 947-3 1100 W AC-3, 230 V trifazat conform IEC 947-3
1500 W AC-23A, 230 V trifazat conform IEC 947-3
1500 W AC-3, 400 V monofazat conform IEC 947-3
1500 W AC-3, 400 V trifazat conform IEC 947-3
1500 W AC-3, 500 V trifazat conform IEC 947-3
1500 W AC-3, 690 V trifazic conform IEC 947-3
2200 W AC-23A, 400 V trifazat conform IEC 947-3
2200 W AC-23A, 500 V trifazat conform IEC 947-3
2200 W AC-23A, 690 V trifazat conform IEC 947-3
4800 W AC-21, 230 V trifazat conform IEC 947-3
600 W AC-3, 230 V monofazat conform IEC 947-3
8300 W AC-21, 400 V trifazat conform IEC 947-3
Curent nominal de funcționare CA
1,8 A 690 V CA-3 trifazat conform IEC 947-3
2,8 A 500 V AC-3 trifazat conform IEC 947-3
2,8 A 690 V AC-23A trifazat conform IEC 947-3
3,3 A 400 V AC-3 trifazat conform IEC 947-3
3,8 A 500 V CA-23A trifazic conform IEC 947-3
4.6 A 230 V CA-3 trifazic conform IEC 947-3
4.8 A 400 V CA-23A trifazic conform IEC 947-3
5.6 A 230 V CA-23A trifazic conform IEC 947-3
1 A 500 V CA-15 conform IEC 947-5-1
2 A 400 V CA-15 conform IEC 947-5-1
3 A 230 V CA-15 conform IEC 947-5-1
Rezistență electrică
1.000.000 de cicluri CA-15
1.000.000 de cicluri CA-21
500.000 de cicluri CA-23
500.000 cicluri AC-3
Viteza maximă de funcționare
2,5 cicluri/minut AC-21
2,5 cicluri/minut AC-23
2,5 cicluri/minut AC-3
8,333 cicluri/minut AC-15
Protecție la scurtcircuit
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de 16 A, tip gG Alte specificații Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1 Funcționare contact: Întrerupere lentă Deschidere pozitivă: Da Conexiune electrică: Terminale cu clemă cu șurub, flexibile, capacitate: 2 x 1,5 mm²
Terminale cu clemă cu șurub, solide, capacitate: 1 x 2,5 mm²
Durabilitate mecanică: 1.000.000 de cicluri
Condiții de mediu
Standarde: IEC 60947-3 pentru circuit, IEC 60947-5-1 pentru circuitul de control, CENELEC EN 50013
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: -25...55 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la șocuri: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz) Categoria de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030
