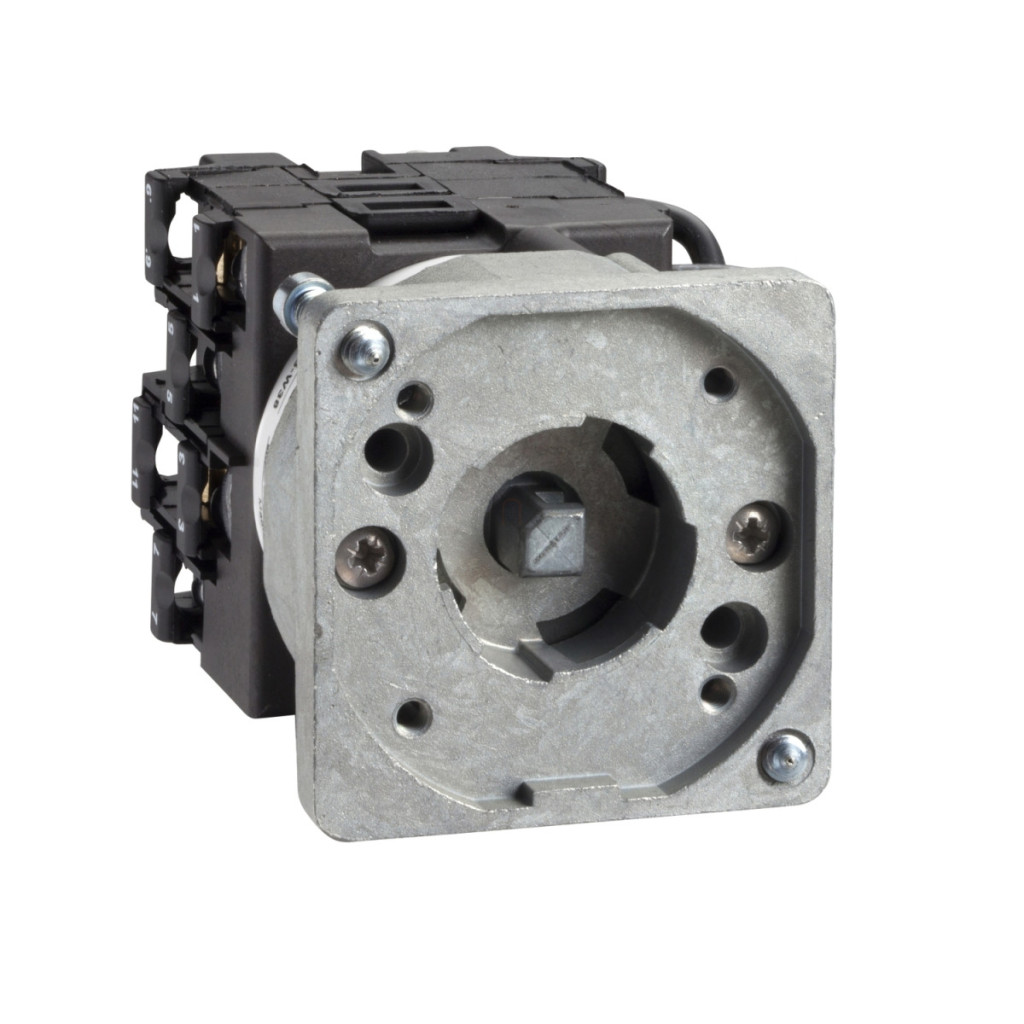

Priză cu comutator în trepte Schneider Electric Harmony seria K K1D004NX este un element de control electromecanic extrem de fiabil și versatil, care oferă o gamă largă de aplicații industriale. Acest comutator cu carcasă metalică de 22 mm, 1 pol, 4 trepte și unghi de comutare de 45 de grade este o alegere excelentă pentru diverse sarcini de control care necesită comutare în mai multe poziții. Principalele caracteristici ale comutatorului K1D004NX sunt designul robust și proprietățile electrice excelente. Cu un curent termic nominal convențional de 12 A în aer liber, comutatorul poate suporta o sarcină de 10 A într-un mediu închis. Gama largă de aplicații a produsului este asigurată de o tensiune nominală de izolație de 690 V (sub gradul de poluare 3, conform IEC 60947-1).Comutatorul poate fi setat în patru poziții diferite: 0°, 45°, 90° și 135°, fără poziție Oprit. Corpul comutatorului montat frontal poate fi fixat într-o gaură de Ø 22 mm și are o placă frontală metalică, care asigură durabilitate și un aspect profesional. Corpul comutatorului K1D004NX are caracteristici tehnice remarcabile. Oferă o durabilitate electrică excelentă: 1.000.000 de cicluri în modurile AC-15 și AC-21 și 500.000 de cicluri în modurile AC-23 și AC-3. Viteza maximă de funcționare este de 2,5 operațiuni/minut în modurile AC-21, AC-23 și AC-3 și de 8,333 operațiuni/minut în modul AC-15. Curentul de scurtcircuit este de 10.000 A, iar protecția la scurtcircuit poate fi realizată cu o siguranță de tip gG de 16 A. Tensiunea nominală de impuls (Uimp) în modul de izolare este de 4 kV și 6 kV conform IEC 947-1. Funcționarea contactului este de întrerupere lentă cu deschidere pozitivă. Conexiunea electrică se realizează cu borne cu șurub fixe, care pot fi utilizate cu fire flexibile cu o secțiune transversală de 2 x 1,5 mm² și fire solide cu o secțiune transversală de 1 x 2,5 mm². Durabilitatea mecanică este de 1.000.000 de cicluri, asigurând o durată lungă de viață. K1D004NX poate fi utilizat într-o gamă largă de aplicații, inclusiv la diferite niveluri de putere și sarcini. În aplicații AC-3, poate fi utilizat cu un curent nominal de funcționare de 1,8 A până la 4,6 A într-un interval de tensiune de 690 V până la 230 V în sisteme trifazate. În aplicații AC-23A, poate fi utilizat cu un curent nominal de funcționare cuprins între 2,8 A și 5,6 A la tensiuni cuprinse între 690 V și 230 V. Comutatorul are o putere nominală de până la 10.500 W în modul AC-21 într-un sistem trifazat cu 500-660 V, ceea ce înseamnă o eficiență excelentă. Produsul este conform cu standardele IEC relevante și este, de asemenea, certificat CSA și UL pentru diverse condiții de încărcare, ceea ce garantează o funcționare sigură și fiabilă. Intervalul de temperatură de funcționare este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Produsul are o rezistență la impact de 30 gn conform IEC 68-2-27 și o rezistență la vibrații de 5 gn conform IEC 68-2-6 (f = 10...150 Hz), ceea ce permite o funcționare fiabilă chiar și în medii industriale dure.
Schneider Electric Harmony K1, K2 - K1D004NX - soclu pentru comutator rotativ - 1 pol - 45° - 12 A Date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau componentului: Corp comutator basculant
Denumirea componentului: K1
Curent termic convențional măsurat în aer liber (Ith): 12 A
Compoziția componentei: Blocuri de contact + placă de fixare
Funcția comutatorului cu came: Comutator cu trepte
Poziție oprit: Fără poziție oprit
Descrierea polului: 1P
Poziții de comutare: Dreapta: 0° - 45° - 90° - 135°
Poziție de montare: Față
Metodă de montare:Ø 22 mm Material placă frontală: Metal Caracteristici suplimentare Număr trepte: 4 Unghi comutare: 45 Tensiune nominală de izolație (Ui): 690 V (grad de poluare 3) conform IEC 45°
Tensiune nominală de izolație (Ui): 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis (Ithe): 10 A
Curent nominal de funcționare (Ie) CA:
1,8 A 690 V CA-3 trifazic conform IEC 947-3
2,8 A 500 V CA-3 trifazic conform IEC 947-3
2,8 A 690 V AC-23A trifazat conform IEC 947-3
3,3 A 400 V AC-3 trifazat conform IEC 947-3
3,8 A 500 V AC-23A trifazat conform IEC 947-3
4,6 A 230 V c.a. - 3 faze conform IEC 947-3
4,8 A 400 V c.a. - 23 A trifazic conform IEC 947-3
5,6 A 230 V c.a. - 23 A trifazic conform IEC 947-3
1 A 500 V CA-15 conform IEC 947-5-1
2 A 400 V CA-15 conform IEC 947-5-1
3 A 230 V CA-15 conform IEC 947-5-1
Rezistență electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Viteza maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: siguranță cu cartuș de 16 A, tip gG Tensiune nominală de impuls (Uimp): 4 kV în funcție de izolație, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub fixe, flexibile, capacitate: 2 x 1,5 mm²
Terminale cu șurub fixe, rigide, capacitate: 1 x 2,5 mm²
Durabilitate mecanică: 1.000.000 de cicluri
Parametri de mediu
Standarde: IEC 60947-3 pentru circuite de putere, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări de produs: CSA 240 V 1 LE 1 fază, CSA 240 V 3 LE trifazat 2 poli, UL 240 V 1 LE trifazat, UL 240 V 0,33 LE monofazat 2 poli
Grad de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25...55 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
