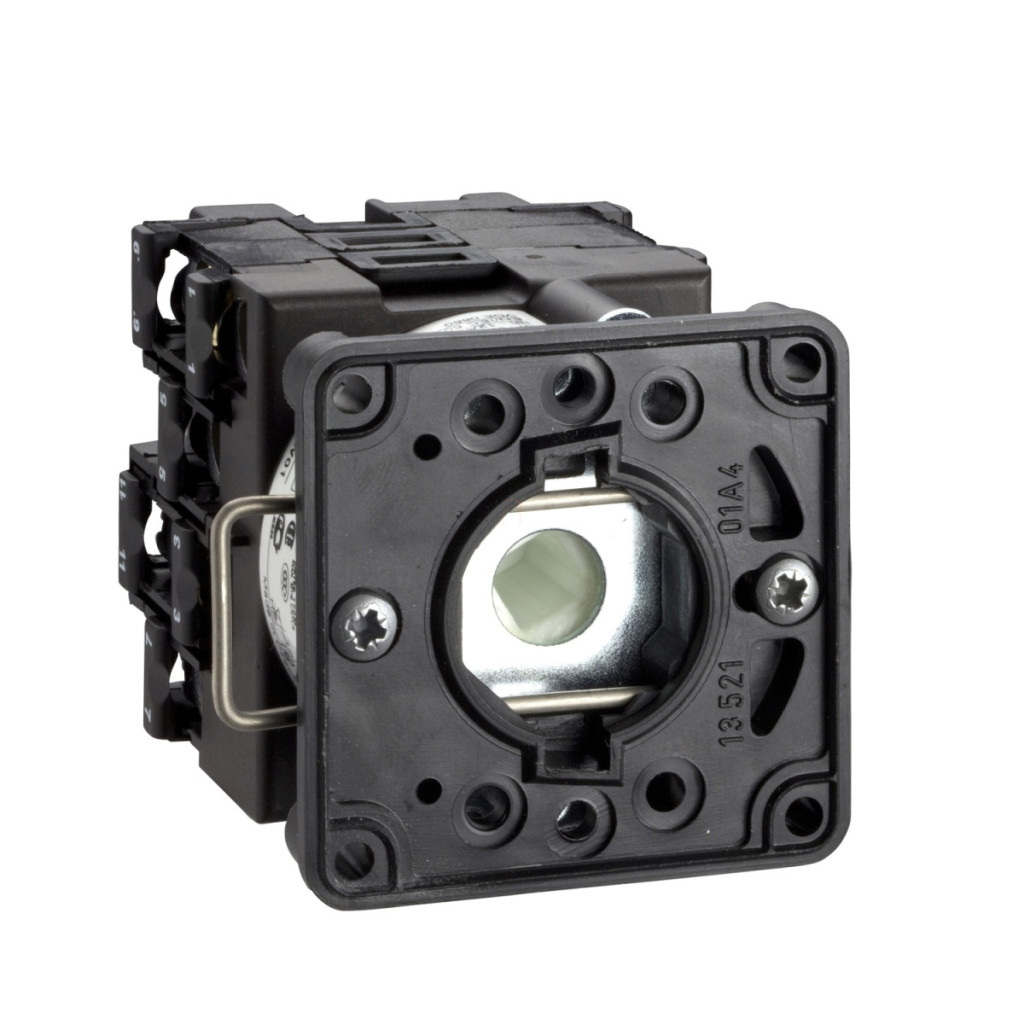

Componenta comutatorului Schneider Electric Harmony seria K K1D004Q este o priză rotativă de înaltă calitate care permite funcționarea fiabilă a sistemelor și echipamentelor industriale de control. Acest corp de comutator cu carcasă din plastic de 22 mm este disponibil într-o versiune cu 1 pol, cu comutare în 4 trepte, o poziție de pornire 0 și un unghi de comutare de 45 de grade. Produsul poate suporta un curent de 12 amperi, fiind potrivit pentru o gamă largă de aplicații. Corpul comutatorului K1D004Q face parte din familia de produse Harmony K, familia de comutatoare fiabile de la Schneider Electric. Versiunea de bază este un corp de comutator cu came cu denumirea de componentă K1. Comutatorul poate suporta 12 amperi de curent convențional de căldură în aer liber (Ith), în timp ce într-un mediu închis această valoare este limitată la 10 amperi (Ithe). Pentru asamblare sunt necesare blocuri de contact și plăci de montare. În ceea ce privește funcția, produsul este un comutator cu trepte cu o poziție de oprire. Polii sunt descriși ca 1P, adică design unipolar. Pozițiile de comutare sunt următoarele: pe partea dreaptă 0° - 45° - 90° - 135° - 180°. Produsul poate fi montat pe panoul frontal (montare frontală) și este fixat printr-o gaură cu diametrul de 22 mm. Cadrul este fabricat din plastic. Datele suplimentare arată că unghiul de comutare este de 45°, tensiunea de izolare (Ui) este de 690 V, ceea ce corespunde gradului de poluare 3 din standardul IEC 60947-1. Comutatorul poate fi utilizat într-o gamă largă de condiții de sarcină, la diferite tensiuni de funcționare și tipuri de sarcină (AC-3, AC-21, AC-23A), atât în rețele monofazate, cât și trifazate. Caracteristicile tehnice ale comutatorului cu trepte K1D004Q includ o durată de viață mecanică de 1.000.000 de cicluri și o durată de viață electrică obținută în diferite categorii de sarcină: 1.000.000 de cicluri în categoriile AC-15 și AC-21 și 500.000 de cicluri în categoriile AC-23 și AC-3. Viteza maximă de funcționare este de 2,5 cicluri/minut în categoriile AC-21, AC-23 și AC-3 și de 8,333 cicluri/minut în categoria AC-15. Curentul nominal de scurtcircuit este de 10.000 A, iar pentru protecția împotriva scurtcircuitelor se recomandă o siguranță de tip gG de 16 A. Tensiunea nominală de impuls (Uimp) în funcția de izolare este de 4 kV și 6 kV în conformitate cu IEC 947-1. Produsul are o funcționare cu contact cu rupere lentă și deschidere pozitivă. Conexiunea electrică se realizează cu borne cu șurub, care sunt potrivite pentru cabluri flexibile cu o secțiune transversală de 2 x 1,5 mm² și cabluri solide cu o secțiune transversală de 1 x 2,5 mm². Intervalul de temperatură de funcționare al produsului este între -25 °C și 55 °C, iar intervalul de temperatură de depozitare este între -40 °C și 70 °C.
Schneider Electric Harmony K1, K2 - K1D004Q - soclu pentru comutator rotativ - 1 pol - 45° - 12 A date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau componentului: Corp comutator cu came
Denumirea componentului: K1
[Ith] curent termic convențional în aer liber: 12 A
Compoziția componentului: Blocuri de contact + placă de fixare
Funcția comutatorului cu came: Comutator cu trepte
Poziție oprit: Cu poziție oprit
Descrierea polilor: 1P
Poziții de comutare: Dreapta: 0° - 45° - 90° - 135° - 180°
Locație de montare: Panou frontal
Metodă de montare:Ø 22 mm Material cadru: Plastic Informații suplimentare Număr de trepte: 4 Unghi de comutare: 45°[Ui] tensiune nominală de izolație: 690 V (grad de poluare 3) conform IEC 60947-1
[Ithe] curent termic convențional închis: 10 A
Putere nominală de funcționare (W): Date detaliate pentru diferite categorii de sarcină în fișa tehnică a produsului.
[Ie] curent nominal de funcționare: Date detaliate privind curentul pentru diferite categorii de tensiune și sarcină.
Durată de viață electrică: 1.000.000 de cicluri pentru AC-15, 1.000.000 de cicluri pentru AC-21, 500.000 de cicluri pentru AC-23, 500.000 de cicluri pentru AC-3
Frecvența maximă de funcționare: 2,5 cicluri/minut pentru AC-21, AC-23, AC-3; 8,333 cicluri/minut pentru AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: siguranță de 16 A, tip gG
[Uimp] tensiune nominală de impuls rezistentă: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminal cu șurub pentru cabluri flexibile, capacitate de prindere: 2 x 1,5 mm²; Terminal cu șurub pentru fire solide, capacitate de prindere: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Condiții de mediu
Standarde: IEC 60947-3 pentru circuite de putere, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări ale produsului: certificări CSA și UL în diverse categorii de performanță
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
