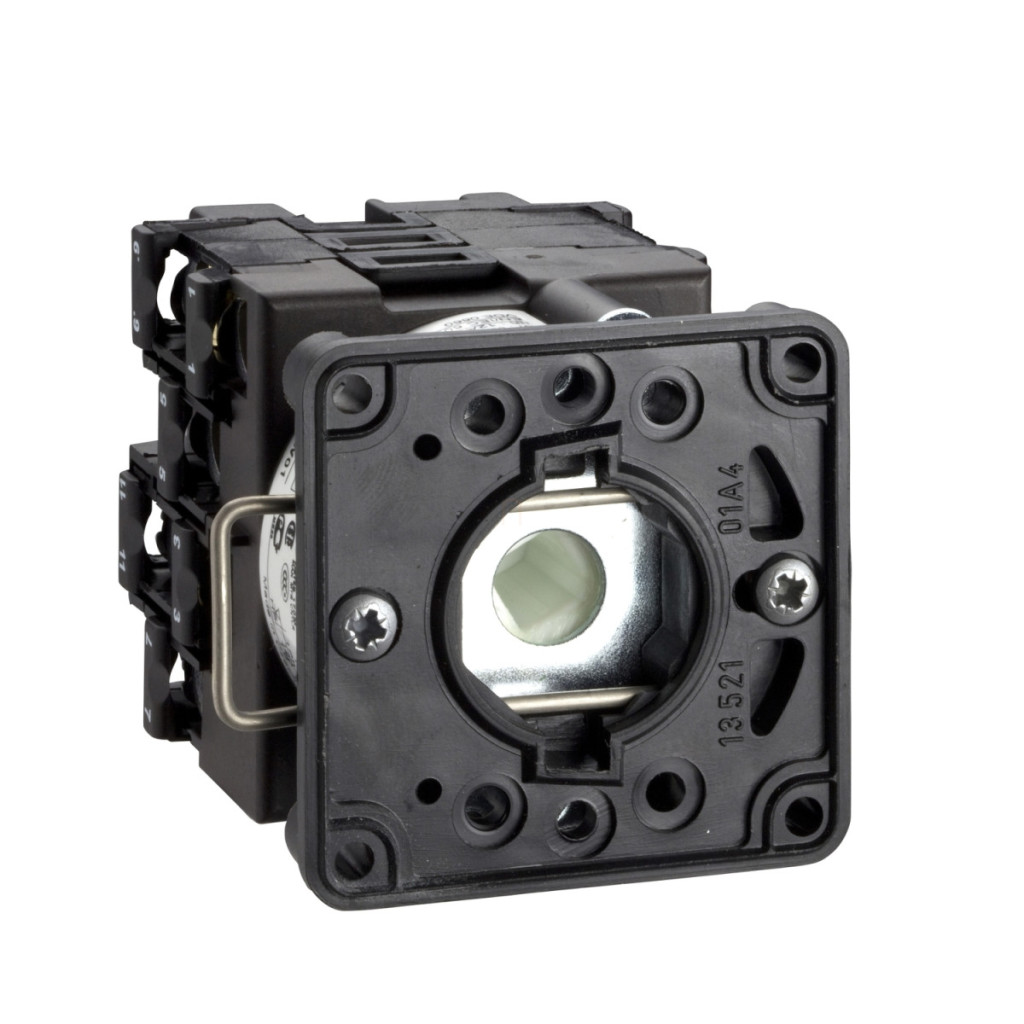

Priză comutatoare cu carcasă din plastic Schneider Electric Harmony seria K K1D009B cu ieșire codificată BCD este un element de control industrial profesional care oferă fiabilitate și durabilitate excelente în sisteme automatizate și panouri de control. Această priză cu comutator compactă, care poate fi montată într-o gaură de 22 mm, este ideală pentru aplicații de selectare a poziției în care este necesar un feedback precis și codificat. Modelul K1D009B are un design cu 1 pol și 9 poziții de comutare diferite, fiecare cu un unghi de comutare de 30 de grade. Comutatorul are un interval total de rotație de la 0° la 270°, permițând o poziționare extrem de precisă. Priză comutatoare are o poziție „Oprit” în starea sa implicită și puncte de comutare la 0°, 30°, 60°, 90°, 120°, 150°, 180°, 210°, 240° și 270° spre dreapta. Corpul comutatorului include, de asemenea, blocuri de contact și o placă de montare ca accesorii, ceea ce simplifică procesul de instalare. Din punct de vedere electric, K1D009B are parametri remarcabili. Curentul termic convențional (Ith) măsurat în aer liber este de 12 A, în timp ce într-un mediu închis (Ithe) este de 10 A. Tensiunea nominală de izolare (Ui) este de 690 V, ceea ce corespunde gradului de poluare 3 din standardul IEC 60947-1. Tensiunea de rezistență la impulsuri de comutație (Uimp) este de 4 kV în modul de izolație și de 6 kV conform IEC 947-1. Modelul K1D009B poate fi protejat cu o siguranță de tip gG de 16 A și poate rezista la un curent de scurtcircuit de 10.000 A. Operațiunea de comutare este de tip slow-break cu deschidere pozitivă, iar conexiunea electrică se realizează cu borne cu șurub captive, care sunt potrivite atât pentru conductori flexibili (2 x 1,5 mm²), cât și pentru conductori solizi (1 x 2,5 mm²). În ceea ce privește performanța operațională, K1D009B este o alegere excelentă pentru o gamă largă de aplicații. Conform standardului IEC 947-3, puterea nominală de funcționare în modul AC-21 poate atinge 10.500 W într-un sistem trifazat de 500-660 V. În plus, oferă o putere de 1500 W în modul AC-3 în sisteme trifazate și monofazate de 400 V, în timp ce în modul AC-23A poate comuta până la 2200 W în sisteme trifazate de 400 V. Curentul nominal de funcționare (Ie) acoperă o gamă largă de moduri de funcționare și niveluri de tensiune, de exemplu, în modul AC-3, poate comuta 4,6 A la 230 V, 3,3 A la 400 V și 1,8 A la 690 V sarcini trifazate. În modul AC-15, capacitatea de comutare este de 3 A la 230 V, 2 A la 400 V și 1 A la 500 V, în conformitate cu IEC 947-5-1. Durata de viață mecanică și electrică este extrem de mare: 1.000.000 de cicluri pentru durata de viață mecanică, 1.000.000 de cicluri în modurile AC-15 și AC-21 și 500.000 de cicluri în modurile AC-23 și AC-3. Frecvența maximă de funcționare este de 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și de 8,333 cicluri/minut în modul AC-15.
Schneider Electric Harmony K1, K2 - K1D009B - priză cu ieșire codificată BCD pentru comutator date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Soclu comutator
Denumirea componentei: K1
Curent termic convențional măsurat în aer liber [Ith]: 12 A
Subansambluri: Blocuri de contact + placă de fixare
Funcție de comutare: Comutator de ieșire codificat BCD
Poziție oprit: Cu poziție oprit
Poziții de comutare: Dreapta: 0° - 30° - 60° - 90° - 120° - 150° - 180° - 210° - 240° - 270°
Locație de montare: Panou frontal
Metodă de montare: Într-o gaură cu diametrul de 22 mm
Material panou frontal: Plastic
Date suplimentare
Număr de zecimale: 9
Unghi de comutare: 30°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis [Ithe]: 10 A
Rezistență electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Viteza maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de 16 A, tip gG
Tensiune nominală de impuls rezistentă [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică:Terminale cu șurub pentru cabluri flexibile, capacitate: 2 x 1,5 mm², terminale cu șurub pentru cabluri rigide, capacitate: 1 x 2,5 mm² 1.000.000 de cicluri
Parametri de mediu
Standarde: IEC 60947-3 pentru circuite de putere, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la șocuri: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
Categorie de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030
Dimensiuni
Adâncime (a2): 59 mm/2,32 inci
