Schneider Electric Harmony K1D009BL este o priză comutatoare de calitate profesională cu ieșire codificată BCD, care reprezintă o alegere excelentă pentru aplicații industriale de automatizare și control. Acest produs face parte din familia de produse Harmony K, cunoscută pentru fiabilitatea și versatilitatea sa în aplicații de control la nivel mondial. Corpul comutatorului K1D009BL are 1 pol și 9 poziții de comutare, care se succed la un unghi de comutare de 30 de grade. În partea dreaptă a dispozitivului, pozițiile sunt la următoarele unghiuri: 0°, 30°, 60°, 90°, 120°, 150°, 180°, 210°, 240° și 270°. Comutatorul are, de asemenea, o poziție dedicată pentru oprire, care sporește siguranța operațională. Ieșirea codificată BCD permite afișarea valorilor zecimale în cod binar, ceea ce este deosebit de util în sistemele automatizate în care codificarea numerelor este esențială. Specificațiile tehnice ale Schneider Electric Harmony K1D009BL sunt impresionante. Comutatorul are un curent termic convențional (Ith) de 12 A măsurat în aer liber, în timp ce curentul termic convențional (Ithe) măsurat într-un mediu închis este de 10 A. Tensiunea nominală de izolație (Ui) este de 690 V (la gradul de poluare 3), ceea ce este conform cu IEC 60079-1. (Ithe) este de 10 A. Tensiunea nominală de izolație (Ui) este de 690 V (la gradul de poluare 3), ceea ce este în conformitate cu standardul IEC 60947-1. Rezistența la tensiune de impuls (Uimp) este de 4 kV în modul de izolație și de 6 kV conform standardului IEC 947-1. K1D009BL se mândrește cu o durabilitate electrică remarcabilă: 1.000.000 de cicluri în modurile AC-15 și AC-21 și 500.000 de cicluri în modurile AC-23 și AC-3. Durabilitatea sa mecanică este, de asemenea, evaluată la 1.000.000 de cicluri. Viteza maximă de funcționare este de 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și de 8,333 cicluri/minut în modul AC-15. Curentul de scurtcircuit este de 10.000 A, iar protecția la scurtcircuit este asigurată de o siguranță de tip gG de 16 A. Conexiunea electrică se realizează cu ajutorul terminalelor cu șurub de prindere care pot fi utilizate pentru cabluri flexibile sau rigide. Capacitatea de prindere este de 2 x 1,5 mm² pentru cabluri flexibile și 1 x 2,5 mm² pentru cabluri rigide. Funcția de comutare este de întrerupere lentă cu deschidere pozitivă. Dispozitivul este montat frontal și poate fi instalat utilizând mai multe metode de montare (multifixare), ceea ce sporește flexibilitatea instalării. Proprietățile de mediu ale comutatorului K1D009BL sunt, de asemenea, demne de remarcat. Intervalul său de temperatură de funcționare este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Produsul poate rezista la șocuri de 30 gn conform IEC 68-2-27 și la vibrații de 5 gn conform IEC 68-2-6 (f = 10...150 Hz). Categoria de supratensiune este Clasa II conform standardelor IEC 536 și NF C 20-030.

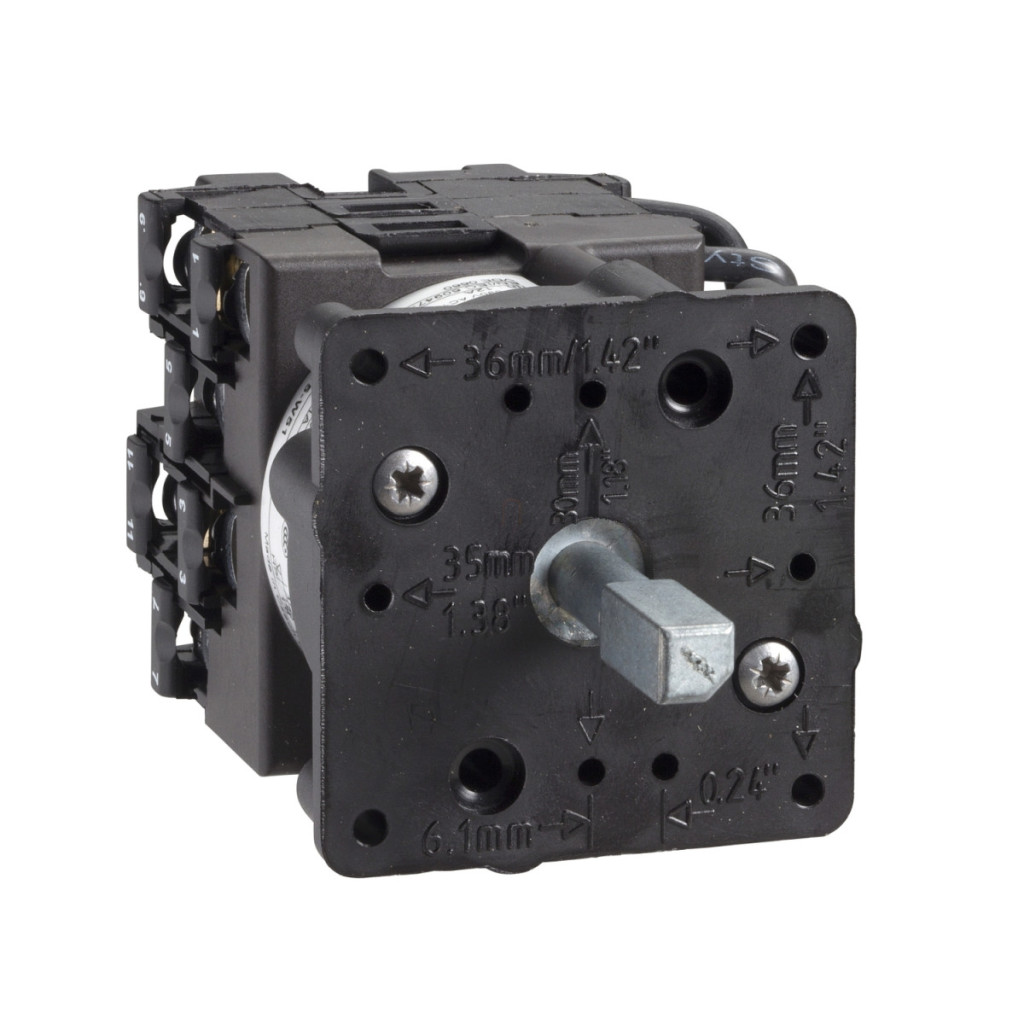

Schneider Electric Harmony K1, K2 - K1D009BL - soclu pentru comutator de ieșire codificat BCD date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau componentului: Corp comutator basculant
Denumirea componentului: K1
Curent termic convențional măsurat în aer liber [Ith]: 12 A
Compoziția subansamblului: Blocuri de contact + placă de montare
Funcția comutatorului cu came: Comutator de ieșire codificat BCD
Poziție oprit: Cu poziție oprit
Poziții de comutare: Dreapta: 0° - 30° - 60° - 90° - 120° - 150° - 180° - 210° - 240° - 270°
Poziție de montare: Față
Metodă de montare: Opțiuni multiple de montare
Material panou frontal: Plastic
Date suplimentare
Număr zecimal: 9
Unghi de comutare: 30°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) în conformitate cu IEC 60947-1
Curent termic măsurat într-un mediu închis convențional [Ithe]: 10 A
Rezistență electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Viteza maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: Siguranță de 16 A, tip gG
Tensiune nominală de impuls [Uimp]: 4 kV în funcție de izolație, 6 kV în conformitate cu IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub pentru conductori flexibili, capacitate de prindere: 2 x 1,5 mm², Terminale cu șurub pentru conductori solizi, capacitate de prindere: 1 x 2,5 mm²
Durabilitate mecanică: 1.000.000 de cicluri
Greutate netă: 0,126 kg
Condiții de mediu
Standarde: IEC 60947-3 pentru circuit, IEC 60947-5-1 pentru circuitul de control, CENELEC EN 50013
Grad de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la șocuri: 30 gn în conformitate cu IEC 68-2-27
Rezistență la vibrații: 5 gn în conformitate cu IEC 68-2-6 (f = 10...150 Hz)
Categorie de supratensiune: Clasa II conform IEC 536, Clasa II conform NF C 20-030
