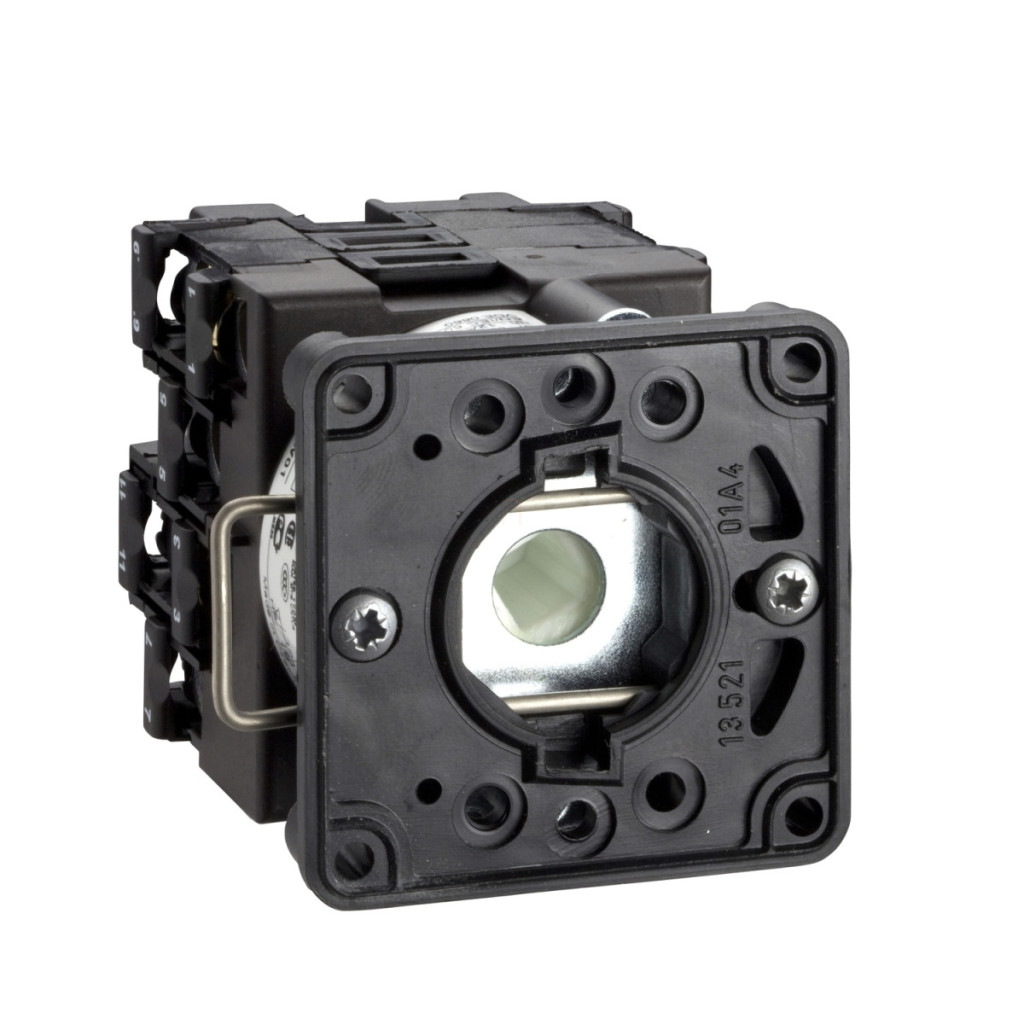

Gama de produse Schneider Electric Harmony K, priza comutatoare K1D011B oferă o soluție de control fiabilă pentru aplicații industriale profesionale. Acest corp de comutator cu ieșire codificată BCD este o alegere excelentă pentru sistemele care necesită feedback precis privind poziția și funcționare fiabilă, chiar și în medii industriale. Modelul K1D011B are un orificiu de montare standard de 22 mm, care permite montarea rapidă și ușoară pe panoul frontal. Dispozitivul este fabricat cu un cadru din plastic, care asigură o izolare și o durabilitate adecvate. Comutatorul este fabricat într-un design cu 1 pol și are 11 poziții de comutare diferite, cu un unghi de comutare de 30 de grade. Pozițiile comutatorului pot fi accesate prin rotirea acestuia în sensul acelor de ceasornic la următoarele unghiuri: 0°-30°-60°-90°-120°-150°-180°-210°-240°-270°-300°-330°, și are, de asemenea, o poziție Oprit. Comutatorul are un curent termic convențional (Ith) de 12 A în aer liber și 10 A în spații închise. Comutatorul K1D011B este extrem de versatil, după cum demonstrează valorile sale nominale de putere de funcționare, care sunt conforme cu diverse standarde și categorii de sarcină. În categoria AC-21, este potrivit pentru comutarea până la 10.500 W la 500-660 V în sisteme trifazate. De asemenea, oferă performanțe excelente în categoriile de sarcină AC-3 și AC-23A la diferite niveluri de tensiune. Tensiunea nominală de izolație (Ui) este de 690 V, gradul de poluare 3, în conformitate cu IEC 60947-1. Durabilitatea și fiabilitatea comutatorului sunt demonstrate de durata de viață electrică și mecanică remarcabilă. Durata de viață estimată este de până la 1.000.000 de cicluri de comutare în categoriile AC-15 și AC-21 și 500.000 de cicluri în categoriile AC-23 și AC-3. Frecvența maximă de funcționare este de 2,5 cicluri/minut în categoriile AC-21, AC-23 și AC-3 și de 8,33 cicluri/minut în categoria AC-15. Comutatorul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 16 A și poate rezista la un curent de scurtcircuit de 10.000 A. Priza comutatorului Schneider Electric K1D011B are deschidere pozitivă și funcționare cu întrerupere lentă, ceea ce îi sporește și mai mult fiabilitatea. Conexiunea electrică se realizează cu borne cu șurub, care pot acomoda 2 x 1,5 mm² pentru fire flexibile și 1 x 2,5 mm² pentru fire solide. Dispozitivul poate fi utilizat într-o gamă largă de temperaturi ambientale, de la -25 °C la 55 °C, și poate fi depozitat la temperaturi cuprinse între -40 °C și 70 °C. Rezistența sa la șocuri este de 30 g conform IEC 68-2-27, iar rezistența la vibrații este de 5 g conform IEC 68-2-6 (f = 10...150 Hz). Comutatorul K1D011B este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-3 (circuite de alimentare), IEC 60947-5-1 (circuite de control) și CENELEC EN 50013. Dispozitivul are, de asemenea, certificări CSA și UL pentru diferite niveluri de putere și configurații de fază.
Schneider Electric Harmony K1, K2 - K1D011B - priză pentru comutator de ieșire codificat BCD - 1 pol - 30° - 12 A date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau al componentei: Soclu comutator
Denumirea componentei: K1
Curent termic convențional măsurat în aer liber: 12 A
Subansambluri: Blocuri de contact + placă de fixare
Funcție comutator: Comutator de ieșire codificat BCD
Poziție oprit: Cu poziție oprit
Poziții de comutare: Dreapta: 0°-30°-60°-90°-120°-150°-180°-210°-240°-270°-300°-330°
Locație de montare: Panou frontal
Metodă de montare: Gaură Ø 22 mm
Material cadru: Plastic
Informații suplimentare
Număr zecimal: 11
Unghi de comutare: 30°
Tensiune nominală de izolare: 690 V (grad de poluare 3) în conformitate cu IEC 60947-1
Fluxul de căldură convențional măsurat în spațiu închis: 10 A
Putere nominală de funcționare în W: 10500 W AC-21, 500 - 660 V trifazat conform IEC 947-3
1100 W AC-3, 230 V trifazat conform IEC 947-3
1500 W AC-23A, 230 V trifazat conform IEC 947-3
1500 W AC-3, 400 V monofazat conform IEC 947-3
1500 W AC-3, 400 V trifazat conform IEC 947-3
1500 W AC-3, 500 V trifazat conform IEC 947-3
1500 W AC-3, 690 V trifazat conform IEC 947-3
2200 W AC-23A, 400 V trifazat conform IEC 947-3
2200 W AC-23A, 500 V trifazat conform IEC 947-3
2200 W AC-23A, 690 V trifazat conform IEC 947-3
4800 W AC-21, 230 V trifazat conform IEC 947-3
600 W AC-3, 230 V monofazat conform IEC 947-3
8300 W AC-21, 400 V trifazat conform IEC 947-3
Caracteristici electrice
Curent nominal de funcționare: 1,8 A 690 V AC-3 trifazat conform IEC 947-3
2,8 A 500 V AC-3 trifazat conform IEC 947-3
2,8 A 690 V AC-23A trifazat conform IEC 947-3
3,3 A 400 V CA-3 trifazic conform IEC 947-3
3,8 A 500 V CA-23A trifazic conform IEC 947-3
4,6 A 230 V CA-3 trifazic conform IEC 947-3
4,8 A 400 V CA-23A trifazic conform IEC 947-3
5,6 A 230 V CA-23A trifazic conform IEC 947-3
1 A 500 V CA-15 conform IEC 947-5-1
2 A 400 V CA-15 conform IEC 947-5-1
3 A 230 V CA-15 conform IEC 947-5-1
Rezistență electrică: 1.000.000 de cicluri AC-15
1.000.000 de cicluri AC-21
500.000 de cicluri AC-23
500.000 de cicluri AC-3
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21
2,5 cicluri/minut AC-23
2,5 cicluri/minut AC-3
8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de 16 A, tip gG Tensiune nominală de impuls rezistentă: 4 kV în funcție de izolare 6 kV conform IEC 947-1 Funcționare contact: Întrerupere lentă Deschidere pozitivă: Da Conexiune electrică: Terminale cu prindere cu șurub pentru cabluri flexibile, capacitate: 2 x 1,5 mm² Terminale cu șurub pentru cabluri flexibile, capacitate: 2 x 1,5 mm²
IEC 60947-5-1 pentru circuite de control
CENELEC EN 50013
Certificate: CSA 240 V 1 LE 1 fază
CSA 240 V 3 LE 3 faze 2 poli
UL 240 V 1 LE 3 faze
UL 240 V 0,33 LE 1 fază 2 poli
Grad de protecție: TC Temperatură de funcționare: -25...55 °C Temperatură de depozitare: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz) Categorie de supratensiune: Clasa II conform IEC 536 Clasa II conform NF C 20-030
