Gama de produse Schneider Electric Harmony K, priza cu comutator de amperaj de tip K1F003M, este un dispozitiv de control industrial versatil și fiabil, ideal pentru comutarea sistemelor cu trei circuite. Acest dispozitiv cu carcasă din plastic de 22 mm are patru poziții de comutare diferite (0°, 90°, 180° și 270°) și o poziție de oprire (0), oferind flexibilitate maximă pentru o gamă largă de aplicații. În ciuda designului său compact, K1F003M este extrem de robust, cu un curent termic convențional de 12 A măsurat în aer liber și un curent termic de 10 A măsurat în spații închise. Produsul are o tensiune de izolare de 690 V (sub gradul de poluare 3) în conformitate cu IEC 60947-1. Corpul comutatorului poate fi montat pe panoul frontal printr-o gaură de 22 mm, ceea ce facilitează instalarea sa în diverse medii industriale. Soclul este format din blocuri de contact și o placă de montare, care împreună asigură o funcționare stabilă. Corpul comutatorului K1F003M oferă performanțe ridicate în diverse categorii de funcționare. În categoria AC-21 (sarcini rezistive), poate comuta până la 10.500 W într-o rețea trifazată de 500-660 V. În categoria AC-23A (sarcini motor), poate comuta 2200 W de putere pe o rețea trifazată de 400 V. În categoria AC-3 (motoare cu inducție), poate comuta 1500 W de putere pe un sistem trifazat de 400 V. Produsul are mai multe valori nominale ale curentului de funcționare în diferite categorii, de exemplu 3 A 230 V AC-15 sau 3,3 A 400 V AC-3 într-o rețea trifazată, în conformitate cu standardele IEC 947-3 și 947-5-1. Comutatorul are o durată de viață electrică și mecanică remarcabilă: 1.000.000 de cicluri de comutare în categoriile AC-15 și AC-21 și 500.000 de cicluri de comutare în categoriile AC-23 și AC-3. Frecvența maximă de comutare variază între 2,5 și 8,333 operații de comutare pe minut, în funcție de categorie. Curentul de scurtcircuit este de 10.000 A, iar pentru protecția împotriva scurtcircuitelor este necesară o siguranță de tip gG de 16 A. Produsul are o rezistență la tensiune de impuls de 4 kV în modul de izolare și de 6 kV conform IEC 947-1. Contactele sunt cu rupere lentă, cu deschidere pozitivă, iar conexiunea electrică se realizează cu borne cu șurub cu o capacitate de 2 x 1,5 mm² pentru fire flexibile și 1 x 2,5 mm² pentru fire solide.

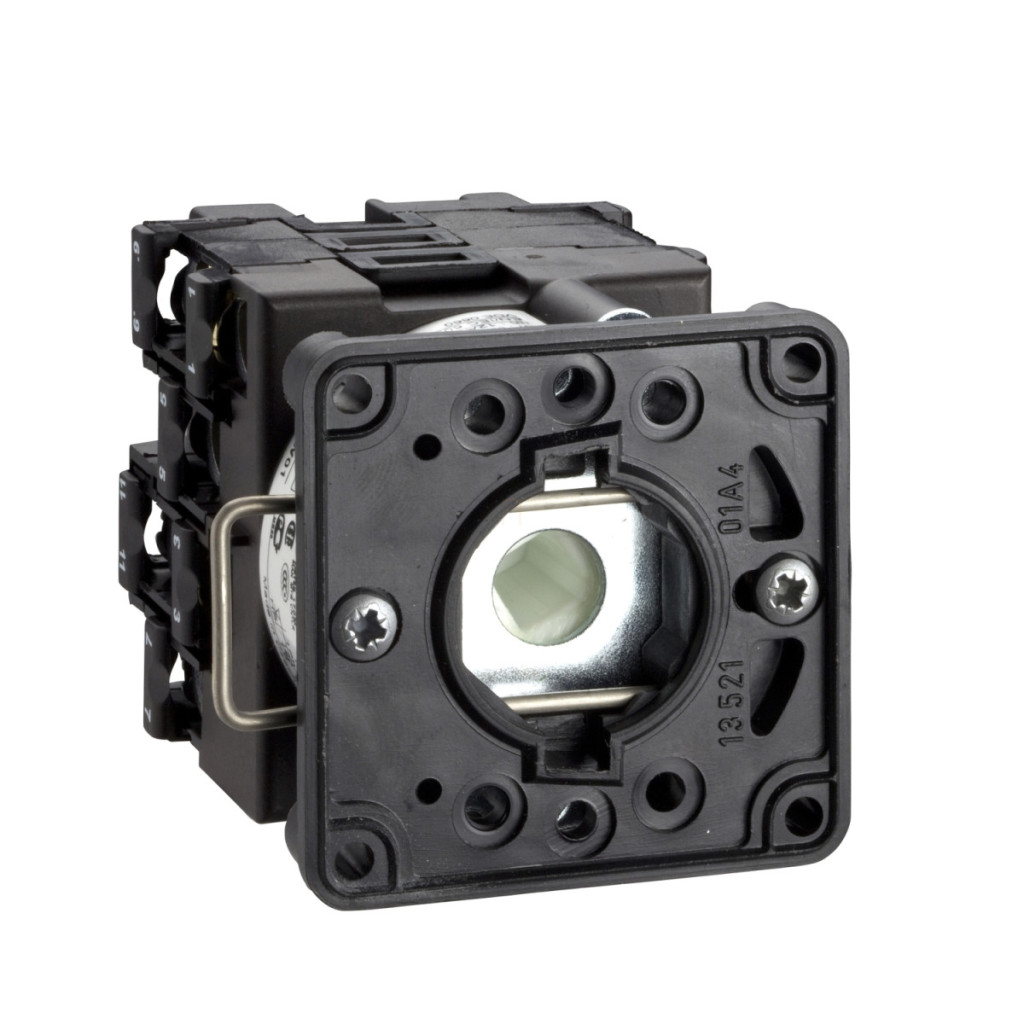

Schneider Electric Harmony K1, K2 - K1F003M - priză pentru comutator ampermetru - 3 circuite - 90° - 12 A date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Corp comutator cu pârghie
Denumirea componentei: K1
Curent termic convențional măsurat în aer liber [Ith]: 12 A
Compoziția componentei: Blocuri de contact + placă de fixare
Funcția comutatorului cu pârghie: Comutator ampermetru
Tip de măsurare: Pentru 3 circuite
Poziție oprit: Cu poziție oprit
Poziții de comutare: Dreapta: 0° - 90° - 180° - 270°
Instalarea produsului: Montare pe panoul frontal
Metoda de montare: Gaură Ø 22 mm
Material panou frontal: Plastic
Caracteristici suplimentare
Unghi de comutare: 90°
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic măsurat într-un spațiu închis convențional [Ithe]: 10 A
Putere nominală de funcționare în W: 10500 W AC-21, 500 - 660 V trifazic conform IEC 947-3; 1100 W AC-3, 230 V trifazic conform IEC 947-3; 1500 W AC-23A, 230 V trifazat conform IEC 947-3; 1500 W AC-3, 400 V monofazat conform IEC 947-3; 1500 W AC-3, 400 V trifazat conform IEC 947-3; 1500 W AC-3, 500 V trifazic conform IEC 947-3; 1500 W AC-3, 690 V trifazic conform IEC 947-3; 2200 W AC-23A, 400 V trifazic conform IEC 947-3; 2200 W AC-23A, 500 V trifazic conform IEC 947-3; 2200 W AC-23A, 690 V trifazic conform IEC 947-3; 4800 W AC-21, 230 V trifazic conform IEC 947-3; 600 W AC-3, 230 V monofazat conform IEC 947-3; 8300 W AC-21, 400 V trifazat conform IEC 947-3
Curent nominal de funcționare CA [Ie]: 1 A 500 V AC-15 conform IEC 947-5-1; 2 A pentru 400 V AC-15 conform IEC 947-5-1; 3 A pentru 230 V AC-15 conform IEC 947-5-1; 1,8 A pentru 690 V AC-3 trifazat conform IEC 947-3; 2,8 A pentru 500 V CA-3 3 faze conform IEC 947-3; 2,8 A pentru 690 V CA-23A 3 faze conform IEC 947-3; 3,3 A pentru 400 V CA-3 3 faze conform IEC 947-3; 3,8 A pentru 500 V c.a. - 23 A trifazic conform IEC 947-3; 4,6 A pentru 230 V c.a. - 3 trifazic conform IEC 947-3; 4,8 A pentru 400 V c.a. - 23 A trifazic conform IEC 947-3; 5,6 A pentru 230 V CA-23A trifazic conform IEC 947-3
Caracteristici electrice
Durată de viață electrică: 1.000.000 de cicluri CA-15; 1.000.000 de cicluri AC-21; 500.000 de cicluri AC-23; 500.000 de cicluri AC-3
Frecvență maximă de funcționare: 2,5 operațiuni/minut AC-21; 2,5 operațiuni/minut AC-23; 2,5 operațiuni/minut AC-3; 8,333 cicluri/minut AC-15;
Curent de scurtcircuit: 10000 A;
Protecție la scurtcircuit: siguranță de 16 A, tip gG;
Tensiune nominală de impuls [Uimp]: 4 kV în funcție de izolație; 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică: Terminale cu șurub fixe pentru cablu flexibil, capacitate de conectare: 2 x 1,5 mm²; Terminale cu șurub fixe pentru cablu solid, capacitate de conectare: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Condiții de mediu
Standarde: CENELEC EN 50013; EN 60947-3 pentru circuite de alimentare; EN 60947-5-1 pentru circuite de control; IEC 60947-3 pentru circuite de alimentare; IEC 60947-5-1 pentru circuite de control
Certificări ale produsului: CSA 240 V 1 LE 1 fază; CSA 240 V 3 LE 3 faze 2 poli; UL 240 V 1 LE 3 faze; UL 240 V 0,33 LE 1 fază 2 poli
Protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25...55 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Rezistență la impact: 30 gn conform IEC 68-2-27
Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 536; Clasa II conform NF C 20-030
