Priză comutator cu trepte K1F006N din gama Harmony K de la Schneider Electric este o componentă electrică versatilă și profesională, care poate fi utilizată într-o gamă largă de sisteme de control industrial și aparate de comutare. Acest corp de comutator rotativ cu 1 pol, 6 trepte, cu carcasă din plastic de 22 mm, este alegerea perfectă atunci când aveți nevoie de o soluție fiabilă, durabilă și ușor de instalat. Comutatorul K1F006N oferă un unghi de comutare de 45 de grade și suportă un curent termic convențional în aer liber de 12 A. Produsul este format din blocuri de contact și o placă de montare și este proiectat pentru montarea pe panoul frontal într-o gaură standard de 22 mm. Deoarece nu are poziție de oprire, este ideal pentru aplicații care necesită funcționare continuă și stări multiple de comutare. Pozițiile de comutare sunt setate la 0°, 45°, 90°, 135°, 180° și 225° spre dreapta. K1F006N are parametri tehnici remarcabili: tensiune nominală de izolație de 690 V (grad de poluare 3, conform IEC 60947-1), curent termic convențional închis de 10 A. Poate fi utilizat în mai multe categorii de sarcină, cum ar fi modurile AC-21, AC-3, AC-23A, la diferite niveluri de tensiune și puteri nominale. Curentul nominal de funcționare variază în funcție de tipul de sarcină și tensiune: de exemplu, 1,8 A la 690 V AC-3 trifazat sau până la 5,6 A la 230 V AC-23A trifazat. Produsul are o durată de viață electrică remarcabilă: 1.000.000 de cicluri în modurile AC-15 și AC-21, 500.000 de cicluri în modurile AC-23 și AC-3. Caracteristicile tehnice suplimentare ale K1F006N includ frecvența maximă de funcționare (2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și 8,333 cicluri/minut în modul AC-15), protecție la scurtcircuit de 10.000 A (cu siguranță de tip gG de 16 A) și tensiune nominală de rezistență la impulsuri de 4 kV (funcție de izolare) și 6 kV (conform IEC 947-1). Contactele sunt cu rupere lentă și deschidere pozitivă. Conexiunea electrică se realizează cu borne cu șurub, care au o capacitate de 2 x 1,5 mm² pentru fire flexibile și 1 x 2,5 mm² pentru fire solide. Durata de viață mecanică este de 1.000.000 de cicluri, iar greutatea netă este de numai 0,14 kg.

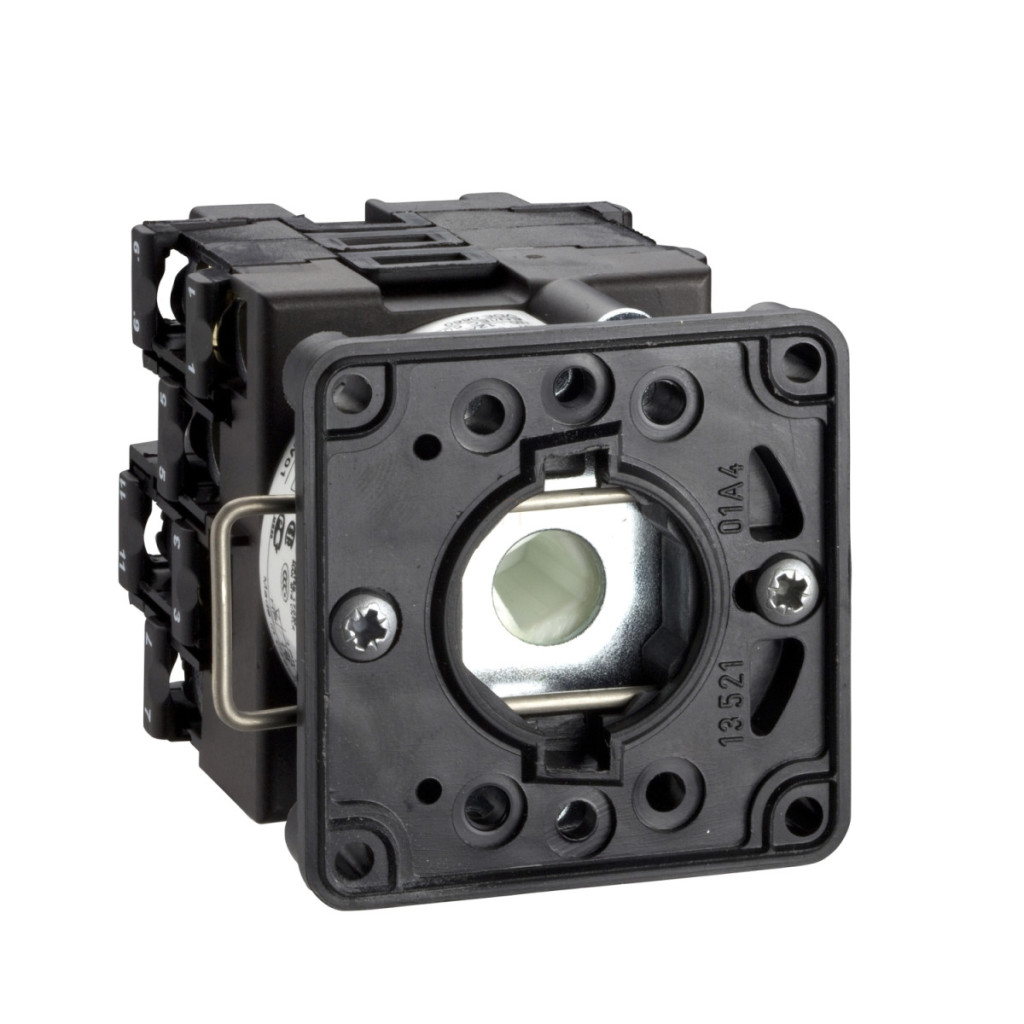

Schneider Electric Harmony K1, K2 - K1F006N - soclu pentru comutator rotativ - 1 pol - 45° - 12 A date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului sau al componentei: Corp comutator basculant
Denumirea componentei: K1
Curent termic convențional în aer liber [Ith]: 12 A
Compoziția componentei: Blocuri de contact + placă de fixare
Funcția comutatorului cu came: Comutator cu trepte
Poziție oprit: Fără poziție oprit
Descrierea polului: 1P
Poziții de comutare: Dreapta: 0° - 45° - 90° - 135° - 180° - 225°
Locație de montare: Panou frontal
Metodă de montare:Ø 22 mm Material panou frontal: Plastic Informații suplimentare Număr de trepte: 6 Unghi de comutare: 45 Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 45°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis [Ithe]: 10 A
Durată de viață electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de tip gG de 16 A
Tensiune nominală de impuls [Uimp]: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Disponibilă
Conexiune electrică:Terminal cu șurub pentru conductori flexibili, capacitate: 2 x 1,5 mm², terminal cu șurub pentru conductori solizi, capacitate: 1 x 2,5 mm² Durată de viață mecanică: 1.000.000 de cicluri
Greutate netă: 0,14 kg
Caracteristici de mediu
Standarde: IEC 60947-3 pentru circuite de alimentare, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Certificări ale produsului: CSA 240 V 1 LE 1 fază, CSA 240 V 3 LE trifazic 2 poli, UL 240 V 1 LE trifazic, UL 240 V 0,33 LE monofazic 2 poli
Grad de protecție: TC
Temperatura ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
