Comutatorul Schneider Electric Harmony K1H013L este un comutator electromecanic de înaltă calitate, compact și fiabil, care poate fi utilizat într-o gamă largă de aplicații industriale și de automatizare a clădirilor. Acest comutator din plastic de 22 mm face parte din familia de produse Harmony K și funcționează ca un comutator cu trepte, permițând controlul precis și fiabil al sistemelor. Comutatorul K1H013L are un design cu 2 poli și dispune de un total de 4 poziții de comutare: un pas la stânga (315°) și trei pași la dreapta (45°, 90°, 135°), precum și o poziție 0. Unghiul de comutare este de 45 de grade, ceea ce asigură o comutare precisă și ușor perceptibilă între diferitele poziții. Comutatorul poate fi montat pe panoul frontal printr-o gaură cu diametrul de 22 mm, care respectă standardele industriale și facilitează instalarea. Parametrii tehnici ai K1H013L sunt remarcabili: flux termic convențional de 12 A măsurat în aer liber, în timp ce în spații închise această valoare este de 10 A. Tensiunea nominală de izolație este de 690 V, ceea ce este conform cu gradul de poluare 3 al standardului IEC 60947-1. Curentul nominal de funcționare variază în diferite categorii de aplicații: de exemplu, 3,3 A la 400 V într-un sistem trifazat în modul AC-3 sau 3 A la 230 V în modul AC-15, în conformitate cu IEC 947-5-1. Aceste valori asigură o utilizare versatilă pentru comutarea diverselor sarcini. Comutatorul are o durată de viață remarcabilă, cu până la 1.000.000 de cicluri de comutare în modurile AC-15 și AC-21 și 500.000 de cicluri în categoriile AC-23 și AC-3. Conexiunea electrică se realizează cu borne cu șurub, care pot fi utilizate pentru cabluri flexibile cu o secțiune transversală de 2x1,5 mm² și cabluri solide cu o secțiune transversală de 1x2,5 mm². Comutatorul are o funcție de deschidere pozitivă și o întrerupere lentă, ceea ce sporește fiabilitatea și siguranța. Frecvența maximă de funcționare este de 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și de 8,333 cicluri/minut în modul AC-15. Corpul comutatorului K1H013L poate fi utilizat într-o gamă largă de condiții de mediu: intervalul său de temperatură de funcționare este de la -25 °C la +55 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Rezistența sa la șocuri este de 30 g conform IEC 68-2-27, iar rezistența la vibrații este de 5 g conform IEC 68-2-6 în intervalul de frecvență 10-150 Hz. Comutatorul are certificări internaționale, inclusiv clasificări CSA și UL, care confirmă siguranța și fiabilitatea produsului. Curentul său de scurtcircuit este de 10.000 A, iar protecția împotriva scurtcircuitelor poate fi realizată cu o siguranță de tip gG de 16 A. Rezistența sa la supratensiune impulsivă în modul de izolare este de 4 kV și 6 kV conform IEC 947-1.

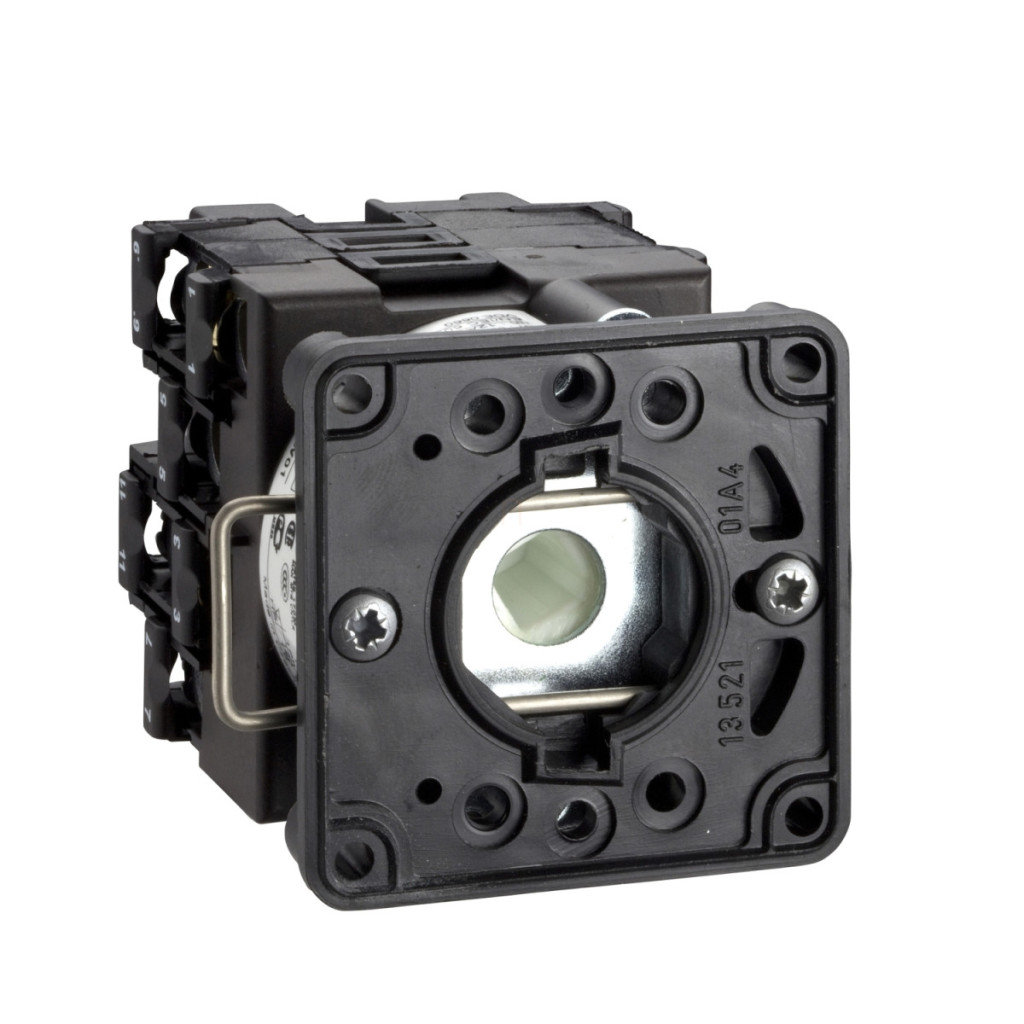

Schneider Electric Harmony K1, K2 - K1H013L - priză pentru comutator cu trepte - 2 poli - 45° - 12 A Date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Corp comutator
Denumirea componentei: K1
Fluxul termic convențional măsurat în aer liber: 12 A
Compoziția componentei: Blocuri de contact + placă de montare
Funcție de comutare: Comutator cu trepte
Poziție oprit: Cu poziție oprit
Descrierea polilor: 2P
Poziții de comutare: Stânga: 0° - 315°, Dreapta: 0° - 45° - 90° - 135°
Locație de montare: Panou frontal
Metodă de montare:Ø 22 mm Material panou frontal: Plastic Date suplimentare Număr de trepte: 4 Unghi de comutare: 45 Tensiune nominală de izolație: 690 V (grad de poluare 3) conform IEC 60000-3-1 45°
Tensiune nominală de izolație: 690 V (grad de poluare 3) conform IEC 60947-1
Flux termic convențional măsurat în spațiu închis: 10 A
Curent nominal de funcționare CA: 1,8 A 690 V AC-3 trifazic, 2,8 A 500 V AC-3 trifazic, 3,3 A 400 V AC-3 trifazic, 4,6 A 230 V AC-3 trifazic, 1 A 500 V AC-15, 2 A 400 V CA-15, 3 A 230 V CA-15 conform IEC 947-5-1
Durată de viață electrică: 1.000.000 de cicluri AC-15, 1.000.000 de cicluri AC-21, 500.000 de cicluri AC-23, 500.000 de cicluri AC-3
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de 16 A, tip gG
Tensiune nominală de impuls rezistentă: 4 kV în funcție de izolare, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică:Terminale cu șurub pentru cabluri flexibile, capacitate de fixare: 2 x 1,5 mm², terminale cu șurub pentru cabluri rigide, capacitate de fixare: 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Condiții de mediu
Standarde: IEC 60947-3 pentru circuite de putere, IEC 60947-5-1 pentru circuite de control, CENELEC EN 50013
Grad de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
