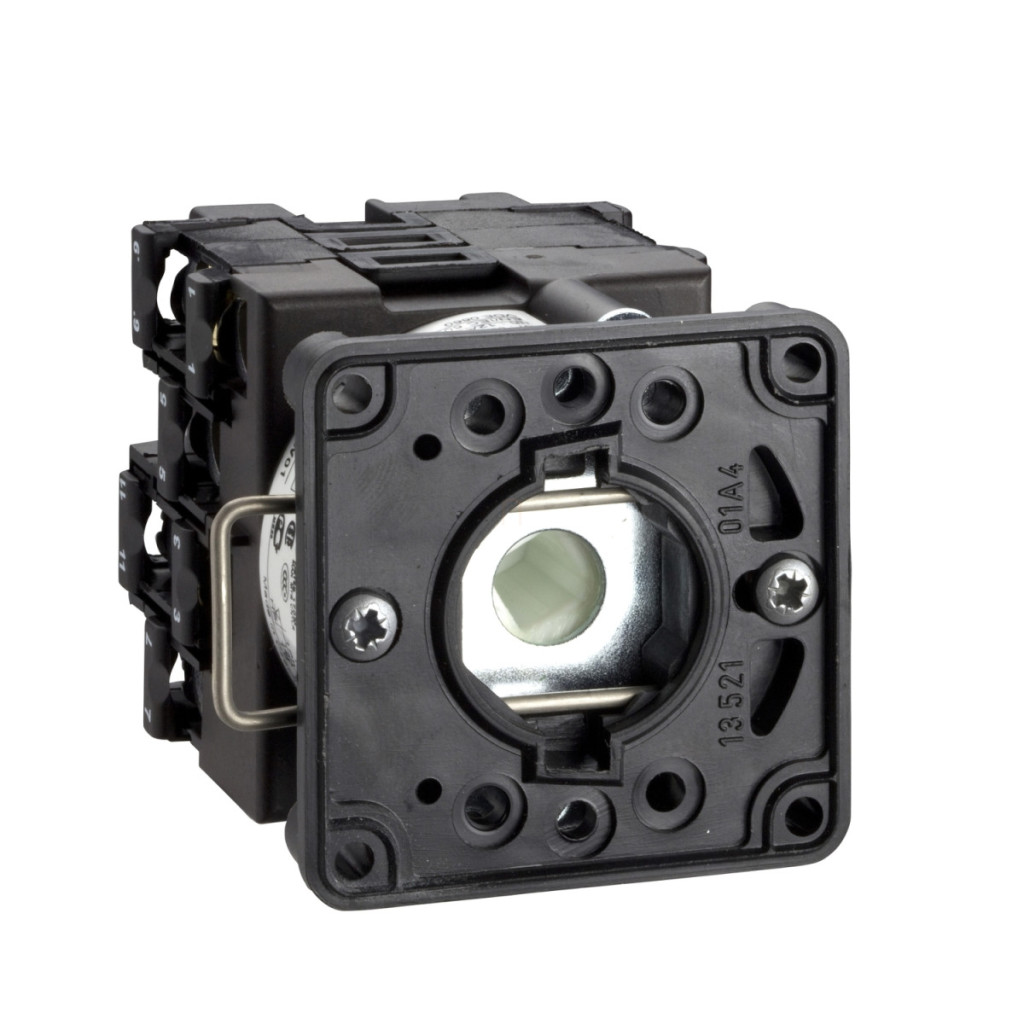

Schneider Electric Harmony K1H014N este o priză profesională cu comutator cu trepte care oferă opțiuni versatile de control pentru aplicații industriale și sisteme de control. Această priză comutatoare din plastic de 22 mm de înaltă calitate are 2 poli și 4 trepte de comutare, care se succed la un unghi de comutare de 45 de grade (poziții 0° - 45° - 90° - 135°). K1H014N oferă performanțe fiabile în toate mediile, cu un curent termic convențional în aer liber de 12 amperi. Produsul face parte din familia de produse Schneider Electric Harmony K, special concepută pentru montare frontală, și se potrivește într-o gaură standard de 22 mm. Corpul de bază este format din blocuri de contact și o placă de montare, asigurând o funcționare stabilă și o durată lungă de viață. Comutatorul cu trepte K1H014N nu are poziție de oprire, permițând controlul continuu între cele patru stări de comutare. Contactele cu întrerupere lentă funcționează cu deschidere pozitivă, ceea ce crește nivelul de siguranță în aplicații critice. Din punct de vedere tehnic, K1H014N are parametri remarcabili: tensiune nominală de izolare de 690 V (la gradul de poluare 3) în conformitate cu IEC 60947-1 și curent termic convențional închis de 10 A. Acesta se mândrește cu o durabilitate electrică impresionantă: 1.000.000 de cicluri în modurile AC-15 și AC-21 și 500.000 de cicluri în modurile AC-23 și AC-3. Comutatorul are o tensiune nominală de impuls de 4 kV în modul de izolare și 6 kV în conformitate cu IEC 947-1. Curentul de scurtcircuit este de 10.000 A, iar protecția la scurtcircuit poate fi asigurată de o siguranță de tip gG de 16 A. Frecvența maximă de funcționare este de 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și de 8,333 cicluri/minut în modul AC-15. Aplicabilitatea universală a produsului este demonstrată de diferite valori ale puterii de funcționare: de exemplu, 10.500 W în modul AC-21 la 500-660 V trifazat, 1.500 W în modul AC-3 la 400 V trifazat sau 2.200 W în modul AC-23A la 400 V trifazat, toate în conformitate cu IEC 947-3. Curentul nominal de funcționare al K1H014N variază în funcție de aplicație, de exemplu 3,3 A la 400 V AC-3 trifazat, 4,8 A la 400 V AC-23A trifazat sau 3 A la 230 V AC-15 în conformitate cu IEC 947-5-1. Conexiunea electrică se realizează cu borne cu șurub de siguranță cu o capacitate de 2 x 1,5 mm² pentru cabluri flexibile și 1 x 2,5 mm² pentru cabluri solide. Intervalul de temperatură de funcționare al comutatorului este de -25...+55 °C, iar intervalul de temperatură de depozitare este de -40...+70 °C. Are o rezistență la impact de 30 g în conformitate cu IEC 68-2-27 și o rezistență la vibrații de 5 g (f = 10...150 Hz) în conformitate cu IEC 68-2-6.
Schneider Electric Harmony K1, K2 - K1H014N - soclu pentru comutator rotativ - 2 poli - 45° - 12 A Date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Corp comutator basculant
Denumirea componentei: K1
Curent termic convențional în aer liber [Ith]: 12 A
Compoziția componentei: Blocuri de contact + placă de montare
Funcția comutatorului cu came: Comutator cu trepte
Poziție oprit: Fără poziție oprit
Descrierea polilor: 2P
Poziții de comutare: Dreapta: 0° - 45° - 90° - 135°
Poziție de montare: Față
Metodă de montare:Ø 22 mm Material placă frontală: Plastic Date suplimentare Număr trepte: 4 Unghi comutare: 45 Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 45°
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent termic convențional închis [Ithe]: 10 A
Curent nominal de funcționare [Ie] CA:
1,8 A la 690 V pentru AC-3 trifazat, conform IEC 947-3
2,8 A la 500 V pentru AC-3 trifazat, conform IEC 947-3
2,8 A la 690 V pentru AC-23A trifazat, conform IEC 947-3
3,3 A la 400 V pentru AC-3 trifazat, conform IEC 947-3
3,8 A la 500 V pentru AC-23A trifazat, conform IEC 947-3
4,6 A la 230 V pentru AC-3 trifazat, conform IEC 947-3
4,8 A la 400 V AC-23A trifazat, conform IEC 947-3
5,6 A la 230 V AC-23A trifazat, conform IEC 947-3
1 A la 500 V AC-15, conform IEC 947-5-1
2 A la 400 V AC-15, conform IEC 947-5-1
3 A la 230 V AC-15, conform IEC 947-5-1
Caracteristici electrice
Rezistență electrică:
1.000.000 de cicluri AC-15
1.000.000 de cicluri AC-21
500.000 de cicluri AC-23
500.000 de cicluri AC-3
Frecvență maximă de funcționare:
2,5 cicluri/minut AC-21
2,5 cicluri/minut AC-23
2,5 cicluri/minut AC-3
8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: Siguranță de 16 A, tip gG
Tensiune nominală de impuls [Uimp]:
4 kV în funcție de izolație
6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică:
Terminale cu șurub de siguranță pentru cablu flexibil, capacitate: 2 x 1,5 mm²
Terminale cu șurub de siguranță pentru cablu solid, capacitate: 1 x 2,5 mm²
Caracteristici mecanice
Durabilitate mecanică: 1.000.000 de cicluri
Parametri de mediu
Standarde:
IEC 60947-3 pentru circuite de alimentare
IEC 60947-5-1 pentru circuite de control
CENELEC EN 50013
Grad de protecție: TC
Temperatura ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
