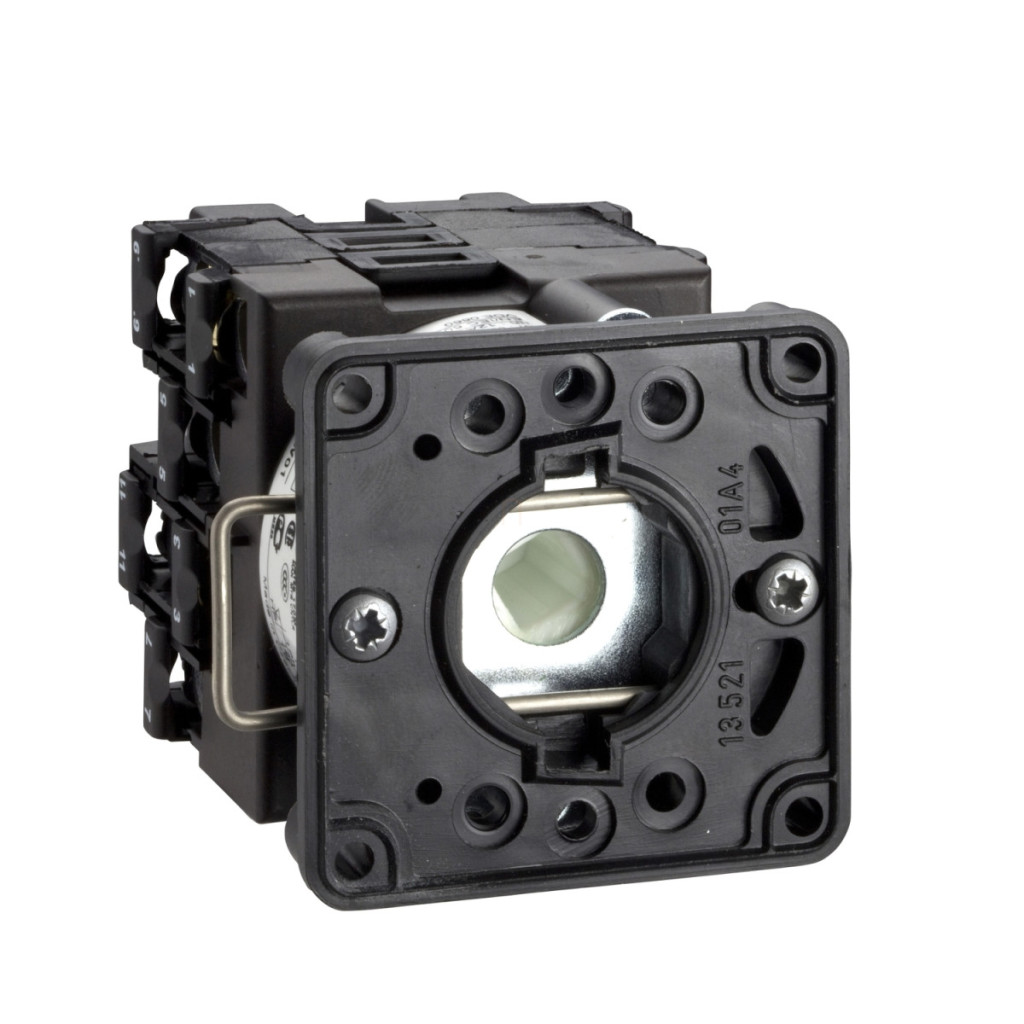

Gama de produse Schneider Electric Harmony K Corpul comutatorului cu came K2C003A este o componentă industrială de înaltă calitate, ideală pentru o gamă largă de aplicații de control. Acest corp de comutator din plastic cu 3 poli, de 22 mm, are o poziție 0 și un unghi de comutare de 45 de grade, cu un curent nominal de 20 A. Fiabilitatea componentei K2 este asigurată de un design atent și de materii prime de înaltă calitate. Corpul comutatorului este montat frontal și poate fi instalat într-o gaură de 22 mm cu o placă frontală din plastic. Este format din blocuri de contact și o placă de montare, ceea ce permite o instalare ușoară și o funcționare stabilă. Produsul are o poziție oprit (0), care este esențială pentru siguranță în multe aplicații industriale. Parametrii tehnici ai K2C003A sunt impresionanți: tensiune nominală de izolare de 690 V (la gradul de poluare 3, conform IEC 60947-1), curent termic convențional de 20 A măsurat în aer liber și curent termic convențional de 16 A măsurat în spații închise. Comutatorul oferă puteri de funcționare diferite pentru aplicații diferite: de exemplu, 14.000 W la 400 V, 3 faze pentru AC-21, 4.000 W la 400 V, 3 faze pentru AC-3 sau 5.500 W la 400 V, 3 faze pentru AC-23A. Curentul nominal de funcționare este de 8 A la 400 V, trifazic în modul AC-3 și 10,8 A în aceleași condiții în modul AC-23A. Comutatorul funcționează în mod fiabil la diferite niveluri de tensiune (230 V, 400 V, 500 V, 690 V) și în diverse moduri de funcționare (AC-3, AC-15, AC-21, AC-23A). K2C003A oferă o durabilitate electrică și mecanică remarcabilă: 200.000 de cicluri în modurile AC-23 și AC-3, 600.000 de cicluri în modurile AC-15 și AC-21 și un număr impresionant de 1.000.000 de cicluri de comutare mecanică. Frecvența maximă de funcționare este de 2,5 cicluri/minut în modurile AC-21, AC-23 și AC-3 și de 8,333 cicluri/minut în modul AC-15. Dispozitivul are un curent de scurtcircuit de 10.000 A; se recomandă o siguranță de tip gG de 20 A ca protecție împotriva scurtcircuitelor. Tensiunea nominală de impuls rezistentă este de 4 kV în modul de izolare și de 6 kV în conformitate cu IEC 947-1. Comutatorul are contacte cu rupere lentă și deschidere pozitivă. Conexiunea electrică este asigurată de borne cu șurub cu o capacitate de 2 x 1,5 mm² pentru cabluri flexibile și 1 x 2,5 mm² pentru cabluri solide.
Schneider Electric Harmony K1, K2 - K2C003A - priză pentru întrerupător - 3 poli - 45° - 20 A date tehnice
Informații generale
Familia de produse: Harmony K
Tipul produsului sau componentului: Corp comutator cu came
Denumirea componentului: K2
[Ith] curent termic convențional măsurat în aer liber: 20 A
Compoziția componentului: Bloc de contact + placă de montare
Funcție comutator cu came: Comutator
Poziție oprit: Cu poziție oprit
Descriere poli: 3P
Poziții de comutare: Dreapta: 0° - 45°
Locație de montare: Panou frontal
Metodă de montare:Ø 22 mm Material panou frontal: Plastic Informații suplimentare Unghi de comutare: 45°[Ui] tensiune nominală de izolare: 690 V (grad de poluare 3) conform IEC 60947-1
[Ithe] curent termic convențional măsurat în spațiu închis: 16 A
Putere nominală de funcționare în W:
1300 W AC-3, 230 V 1 fază conform IEC 947-3
14000 W AC-21, 400 V trifazat conform IEC 947-3
17000 W AC-21, 500 - 660 V trifazat conform IEC 947-3
2200 W AC-3, 230 V trifazat conform IEC 947-3
2200 W AC-3, 400 V monofazat conform IEC 947-3
4000 W AC-23A, 230 V trifazat conform IEC 947-3
4000 W AC-3, 400 V trifazat conform IEC 947-3
4000 W AC-3, 500 V trifazat conform IEC 947-3
4000 W AC-3, 690 V trifazat conform IEC 947-3
5500 W AC-23A, 400 V trifazat conform IEC 947-3
5500 W AC-23A, 500 V trifazat conform IEC 947-3
5500 W AC-23A, 690 V trifazat conform IEC 947-3
8000 W AC-21, 230 V trifazat conform IEC 947-3
Caracteristici electrice
Durabilitate electrică: 200.000 cicluri AC-23, 200.000 de cicluri AC-3, 600.000 de cicluri AC-15, 600.000 de cicluri AC-21
Frecvență maximă de funcționare: 2,5 cicluri/minut AC-21, 2,5 cicluri/minut AC-23, 2,5 cicluri/minut AC-3, 8,333 cicluri/minut AC-15
Curent de scurtcircuit: 10.000 A
Protecție la scurtcircuit: siguranță de 20 A, tip gG
Durabilitate mecanică: 1.000.000 de cicluri
Condiții de mediu
Standarde: IEC 60947-3 circuit de alimentare, IEC 60947-5-1 circuit de control, CENELEC EN 50013
Tratament de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25...55 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C Rezistență la impact: 30 gn conform IEC 68-2-27 Rezistență la vibrații: 5 gn conform IEC 68-2-6 (f = 10...150 Hz)
