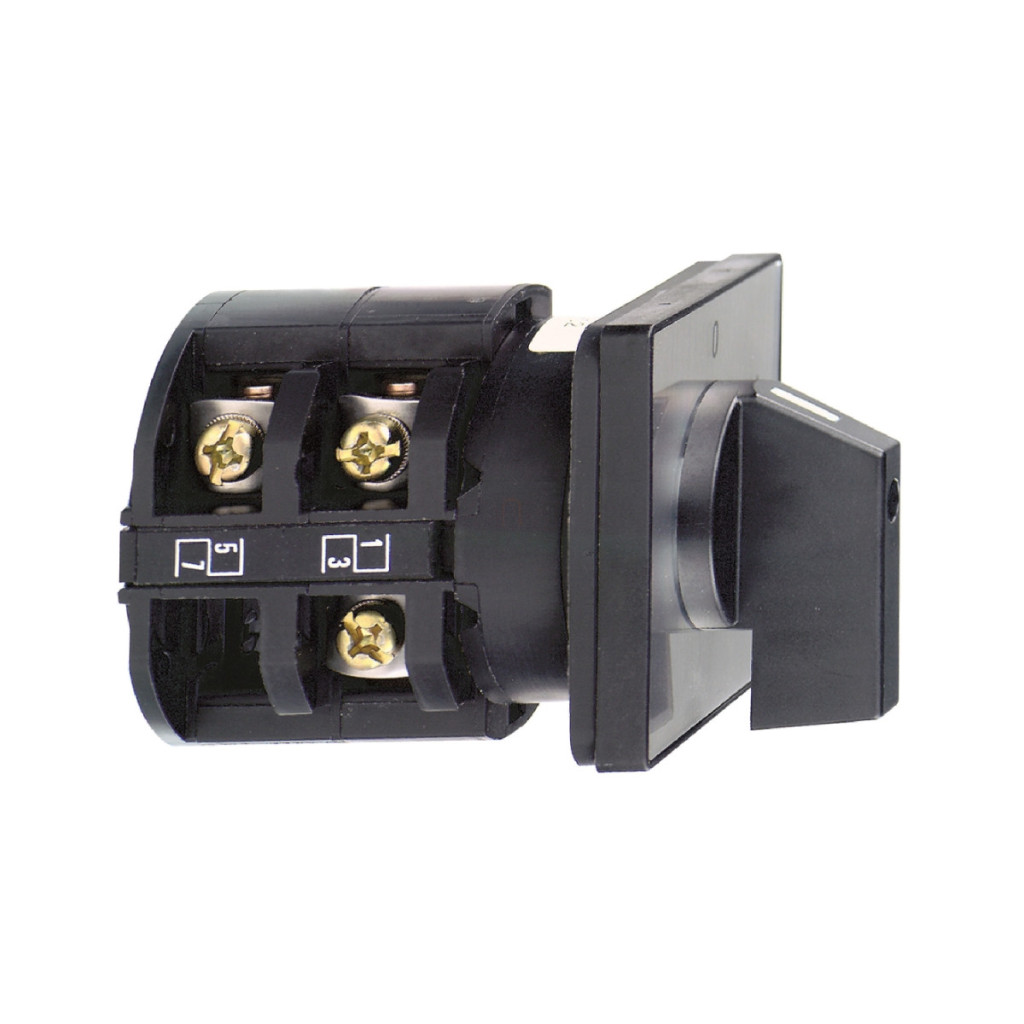

Comutatorul manual K30H004PP din gama Harmony K de la Schneider Electric este o unitate de control industrială profesională de înaltă calitate, concepută special pentru schimbarea polilor în motoarele cu două viteze. Acest comutator compact, montabil pe panoul frontal, este alegerea ideală pentru aplicații care necesită un control fiabil al vitezei motoarelor cu bobinaj Dahlander. K30H004PP este proiectat pentru o răcire convențională în aer liber de 32 A și este disponibil într-o versiune cu trei poli. Comutatorul are un unghi de comutare de 60 de grade cu trei poziții (0 - 1 - 2), care sunt marcate cu etichete metalice negre. Echipat cu un mâner negru clar vizibil și ușor de utilizat, comutatorul are un panou frontal de 64 x 64 mm, care este o dimensiune standard, ceea ce îl face ușor de montat în majoritatea panourilor de control industriale. Comutatorul oferă poziții de comutare de 300° - 0° - 60° și are un grad de protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva obiectelor solide și a stropirii cu apă în medii industriale. K30H004PP oferă o calitate excepțională în ceea ce privește parametrii tehnici: are o tensiune nominală de izolare (Ui) de 690 V cu grad de poluare 3, în conformitate cu IEC 60947-1. Tensiunea nominală de impuls (Uimp) de 6 kV oferă o protecție electrică excelentă. Curentul de scurtcircuit este de 5000 A, iar protecția la scurtcircuit este asigurată de o siguranță de tip gG de 50 A. Comutatorul are deschidere pozitivă, ceea ce reprezintă o funcție esențială pentru o funcționare sigură. Comutatorul are contacte cu deschidere lentă, ceea ce reduce scânteile și crește durata de viață, permițând 300.000 de cicluri din punct de vedere mecanic. Dispozitivul este conform cu standardul IEC 60947-3 și are numeroase certificări internaționale, inclusiv certificări CULus în diferite categorii de putere (120 V 2 LE 1 fază, 240 V 5 HP 1 fază, 240 V 5 HP 3 faze și 480 V 20 HP 3 faze). În ceea ce privește instalarea, este important de menționat că K30H004PP poate fi montat prin 4 orificii, iar grosimea panoului frontal poate varia de la 0,5 mm la 5,5 mm. Dimensiunile totale ale dispozitivului sunt: 64 mm lățime, 64 mm înălțime și 119 mm adâncime. Conexiunea electrică se realizează cu borne cu șurub, care asigură o capacitate de conectare de 2 x 4 mm² pentru cabluri flexibile și 2 x 6 mm² pentru cabluri solide. Cuplul de strângere al șuruburilor este de 1,2 Nm. Dispozitivul are capacități de comutare extrem de versatile și poate fi utilizat cu diferite valori de curent și tipuri de sarcină (rezistive și inductive). Intervalul de temperatură de funcționare este de la -25 °C la +55 °C, iar dispozitivul este garantat să rămână intact în timpul depozitării la temperaturi de la -40 °C la +70 °C.
Schneider Electric Harmony K1, K2 - K30H004PP date tehnice
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator cu basculă completă
Denumirea componentei: K30
Fluxul convențional de căldură în aer liber [Ith]: 32 A
Instalarea produsului: Montare frontală
Metoda de montare: Prin 4 orificii
Caracteristici fizice
Tipul capului comutatorului cu buton: Cu placă frontală de 64 x 64 mm
Tip de funcționare: Mâner negru
Blocare mâner rotativ: Niciuna
Marcaj: Cu semn metalic, marcaje negre 0 - 1 - 2
Funcție comutator buton: Comutator de schimbare a polilor motorului cu 2 viteze
Retur: Niciunul
Tip motor: Bobină Dahlander cu filet
Poziție oprit: Cu poziție oprit
Descriere poli: 3P
Poziții de comutare: Dreapta: 300° - 0° - 60°
Grad de protecție IP: IP40 conform IEC 60529
Caracteristici electrice
Unghi de comutare: 60°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 5000 A
Protecție la scurtcircuit: Siguranță de tip gG de 50 A
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționarea contactului: Deschidere lentă
Deschidere pozitivă: Da
Conexiune electrică:Terminale cu șurub pentru cabluri flexibile, capacitate de conectare: 2 x 4 mm². Terminale cu șurub de fixare pentru cablu solid, capacitate de conectare: 2 x 6 mm²
Cuplu de strângere: 1,2 N.m
Caracteristici mecanice
Durată de viață mecanică: 300.000 de cicluri
Lățime totală CAD: 64 mm
Înălțime totală CAD: 64 mm
Adâncime totală CAD: 119 mm
Condiții de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CULus 120 V 2 LE 1 fază, CULus 240 V 5 LE 1 fază, CULus 240 V 5 LE 3 faze, CULus 480 V 20 LE trifazic
Tratament de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25…55 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536, Clasa II conform NF C 20-030
