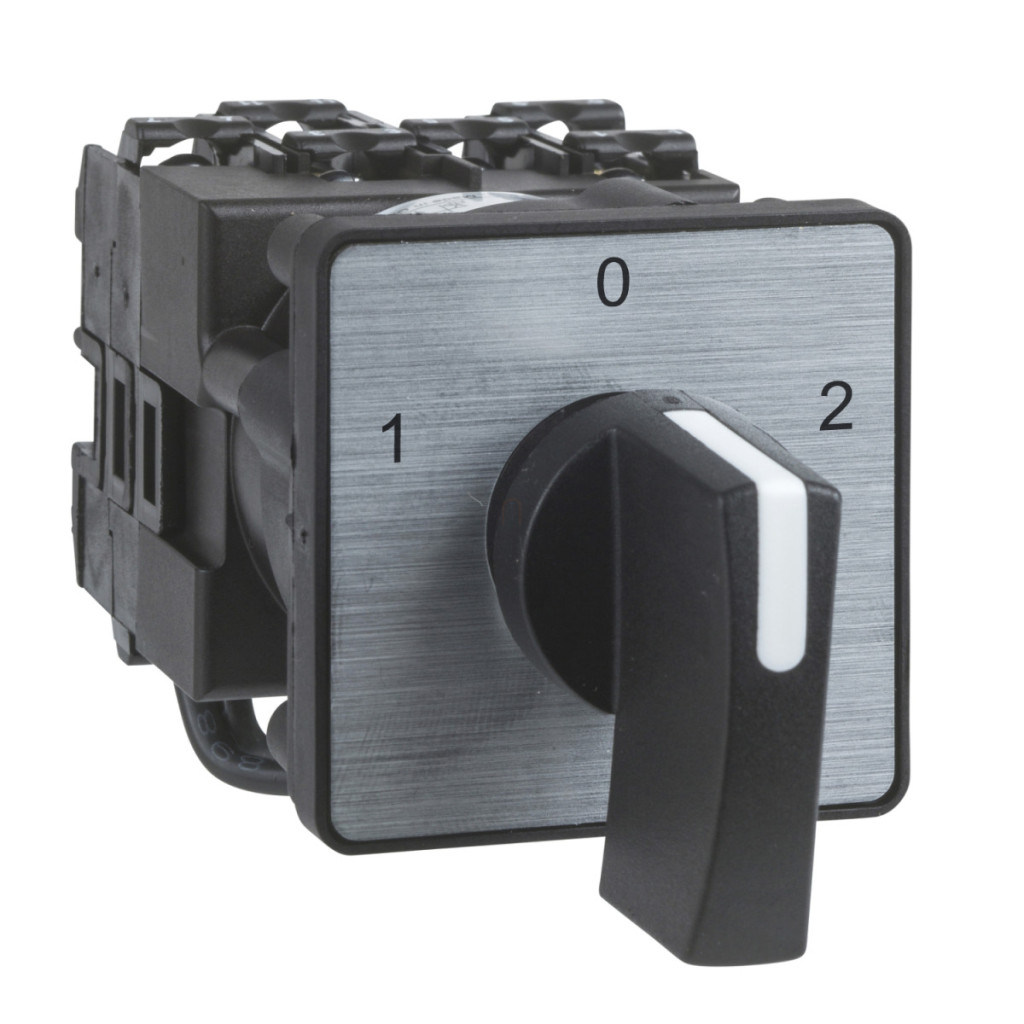

Comutatorul Schneider Electric Harmony K50D002UP este un comutator de transfer profesional conceput pentru operarea și controlul sistemelor electrice de înaltă calitate. Acest comutator cu came complet este un membru de încredere al familiei de produse Harmony K, care și-a dovedit eficiența în medii industriale de zeci de ani. Modelul K50D002UP este un comutator de transfer cu 2 poli, conceput pentru un curent nominal de 50 A, cu un design montat frontal. O caracteristică specială a acestui produs este funcționarea sa în trei direcții, care permite comutarea între pozițiile 1-0-2 folosind mânerul din plastic negru. Comutatorul are un panou frontal de 64x64 mm, ușor de instalat și care oferă un indicator de poziție clar vizibil. Pozițiile comutatorului sunt marcate clar cu marcaje negre 1-0-2 pe o bază metalică, astfel încât operatorul știe întotdeauna exact în ce stare se află comutatorul. Parametrii tehnici ai K50D002UP sunt impresionanți: curent termic convențional de 50 A măsurat în aer liber, nivel de protecție IP40 conform IEC 60529 și tensiune de izolație de 690 V (grad de poluare 3) conform IEC 60947-1. Comutatorul poate rezista la un curent de scurtcircuit de 5000 A și trebuie protejat cu o siguranță de tip gG de 63 A. Comutatorul are o tensiune de rezistență de 6 kV conform EN 947-1 și IEC 947-1, ceea ce oferă o protecție excelentă împotriva supratensiunii. Comutatorul K50D002UP are un unghi de comutare de 60° și dispune de o acțiune de contact cu rupere lentă, care favorizează o funcționare fiabilă. Comutatorul are, de asemenea, o deschidere pozitivă, care este o caracteristică importantă de siguranță, în special în mediile industriale. Produsul este conectat electric folosind terminale cu șurub, care sunt potrivite pentru cabluri flexibile cu o secțiune transversală de 2x6 mm² și cabluri solide cu o secțiune transversală de 2x10 mm². Cuplul de strângere al terminalelor este de 2 Nm. Conform fișei tehnice a producătorului, K50D002UP suportă o gamă largă de capacități de comutare pentru diferite tipuri de sarcini. De exemplu, cu o sarcină inductivă, poate comuta 15000 mA CC la 120 V cu 2 contacte, în timp ce cu o sarcină rezistivă, poate comuta până la 50000 mA CC la 24 V cu 1 contact. Comutatorul are o durată de viață mecanică impresionantă de 300.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Intervalul de temperatură de funcționare al comutatorului este între -25 °C și +55 °C, în timp ce temperatura de depozitare poate varia între -40 °C și +70 °C. Produsul este conform cu standardul IEC 60947-3 și are, printre altele, certificarea CULus cu diferite puteri nominale: 120 V 3 CP 1 fază, 480 V 25 CP 3 faze, 240 V 7,5 CP 1 fază și 240 V 7,5 CP 3 faze. Dimensiunile produsului sunt definite cu precizie: lățimea CAD este de 64 mm, înălțimea este de 64 mm, iar adâncimea este de 103 mm. Dimensiunile decupajului panoului pentru montarea frontală sunt de 48 mm x 48 mm, cu orificii de montare cu diametrul de 4,5 mm și distanța de 10 mm între ele. Comutatorul suportă grosimi ale panoului de la 0,5 la 5,5 mm. Comutatorul Schneider Electric K50D002UP este alegerea ideală pentru aplicații care necesită comutare fiabilă, durabilă și sigură, cum ar fi sistemele de control industrial, comenzile motoarelor sau comutarea circuitelor.
Schneider Electric Harmony K1, K2 - K50D002UP - Date tehnice comutator manual
Date generale
Familia de produse: Harmony K
Tipul produsului sau al componentei: Întrerupător cu came complet
Denumirea componentei: K50
Curent termic convențional în aer liber [Ith]: 50 A
Locație de montare: Față
Metodă de montare: 4 găuri
Tip cap comutator cu came: Cu placă frontală 64 x 64 mm
Tip actuator: Mâner negru
Blocare mâner rotativ: Niciuna
Afișare marcaj: Legenda metalică 1 - 0 - 2 cu marcaj negru
Funcție comutator cu buton: Comutator de schimbare
Retur: Niciunul
Poziție oprit: Cu poziție oprit
Descriere pol: 2P
Poziții de comutare: Stânga: 0° - 300°, Dreapta: 0° - 60°
Grad de protecție IP: IP40 conform IEC 60529
Date suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 5000 A
Protecție la scurtcircuit: siguranță de 63 A, tip gG
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică:Blocuri terminale cu borne cu șurub, pentru cablu flexibil: 2 x 6 mm², pentru cablu solid: 2 x 10 mm² Cuplu de strângere: 2 N.m Caracteristici mecanice Durată de viață mecanică: 300.000 de cicluri Lățime totală CAD: 64 mm Înălțime totală CAD: 100 mm 300.000 de cicluri
Lățime totală CAD: 64 mm
Înălțime totală CAD: 64 mm
Adâncime totală CAD: 103 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CULus 120 V 3 hp 1 fază, CULus 480 V 25 hp trifazic, CULus 240 V 7,5 hp monofazic, CULus 240 V 7,5 hp trifazic
Grad de protecție: TC
Temperatura aerului ambiant în timpul funcționării: -25…55 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536, Clasa II conform NF C 20-030
