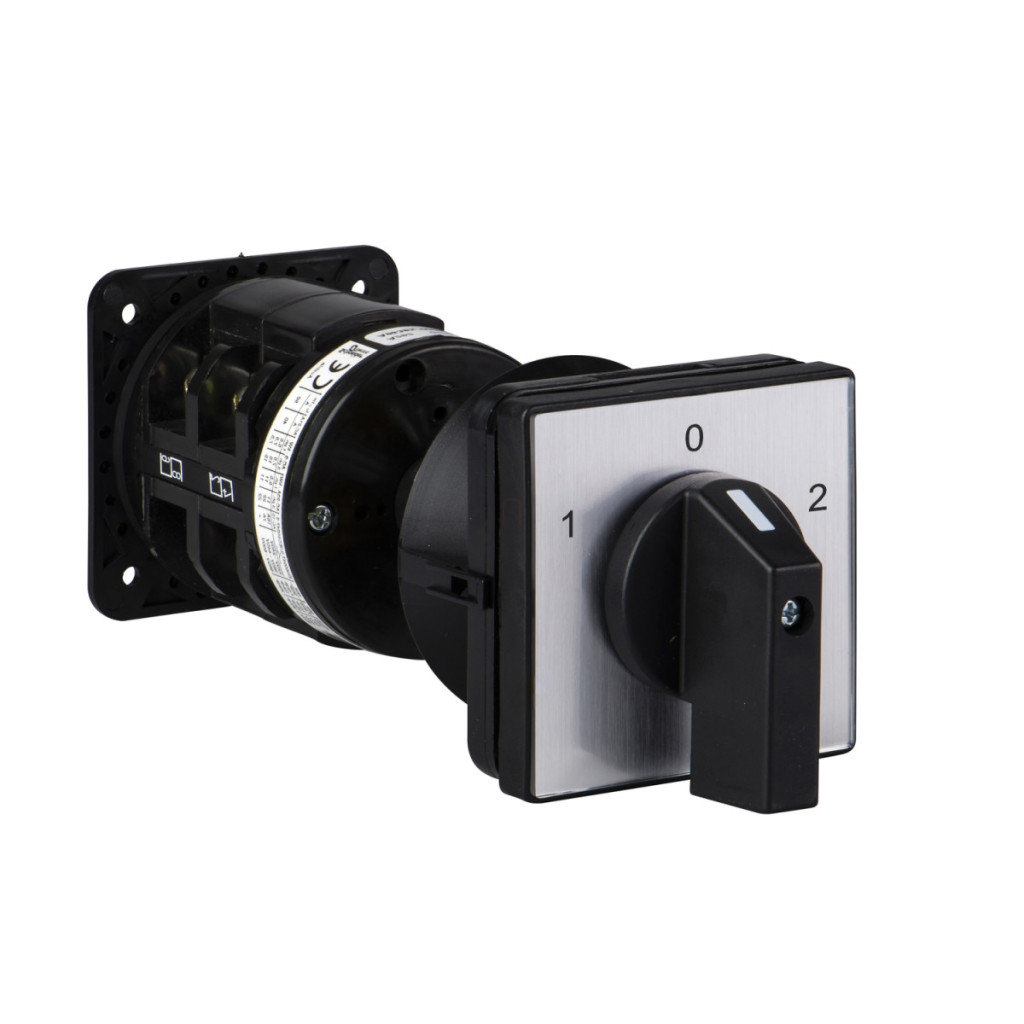

Comutatorul manual complet Schneider Electric Harmony seria K tip K50E003WP, montat frontal, este un comutator direcțional de înaltă calitate, care oferă o utilizare versatilă în aplicații industriale. Acest comutator cu 3 poli și curent nominal de 50 A este ideal pentru motoare de inversare, comutarea circuitelor de control și alte sarcini de control industrial. Comutatorul K50E003WP are un design compact, cu un panou frontal de 64x64 mm, care, datorită dimensiunilor sale standard, poate fi integrat cu ușurință în diverse dulapuri de comutare și panouri de control. Dispozitivul, echipat cu un buton rotativ din plastic negru, este ușor de utilizat, iar unghiul de comutare de 60 de grade permite un control precis. Dispozitivul oferă trei poziții (1-0-2), care sunt marcate clar pe suprafața de control. Pozițiile de comutare sunt distribuite după cum urmează: dreapta 0° - 60°, stânga 0° - 300°, ceea ce asigură o utilizare practică în diverse domenii de aplicare. Acest membru al seriei K50 are protecție IP40 conform IEC 60529, care oferă o protecție adecvată împotriva prafului și contactului. Dispozitivul are o tensiune maximă de izolare de 690 V (la gradul de poluare 3) în conformitate cu cerințele IEC 60947-1. Comutatorul are un curent de scurtcircuit de 5000 A și necesită o siguranță de tip gG de 63 A pentru protecție la scurtcircuit. Dispozitivul are o tensiune de rezistență la supratensiune de 6 kV în conformitate cu EN 947-1 și IEC 947-1, ceea ce asigură o protecție ridicată la descărcări atmosferice. Contactele comutatorului sunt de tip cu întrerupere lentă și au un design cu deschidere pozitivă, ceea ce sporește siguranța operațională. Conectarea se face prin borne cu șurub, care sunt potrivite pentru cabluri flexibile de 2x6 mm² și cabluri solide de 2x10 mm². Cuplul de strângere pentru conexiuni este de 2 Nm. Dispozitivul are o gamă largă de capacități de comutare pentru diferite sarcini (inductive, rezistive) și tensiuni, asigurând o gamă largă de aplicații. K50E003WP are o durată de viață mecanică excepțional de lungă, de 300.000 de cicluri de comutare. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -25 și 55 °C, iar intervalul de temperatură de depozitare este de -40 până la 70 °C. În ceea ce privește protecția împotriva șocurilor electrice, este clasificat în clasa II conform standardelor IEC 60536 și NF C 20-030. Produsul de înaltă calitate al Schneider Electric este certificat de mai multe certificări: CULus 120V 3 hp 1 fază, CULus 480V 25 hp 3 faze, CULus 240V 7,5 hp 1 fază, CULus 240V 7,5 hp 3 faze. Acest comutator este alegerea perfectă pentru mediile industriale în care sunt necesare dispozitive fiabile și durabile pentru inversarea direcției motorului și alte sarcini de control.
Schneider Electric Harmony K1, K2 - K50E003WP - Comutator manual, 50 A, 3P, comutator direcțional date tehnice
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului: Comutator manual complet
Denumirea componentei: K50
Curent termic nominal [Ith]: 50 A
Metodă de montare: Montare pe panou frontal
Metodă de fixare: 4 găuri
Tip cap comutator: Cu panou frontal 64 x 64 mm
Tip buton rotativ: Plastic negru
Blocare buton rotativ: Niciuna
Marcaje: Marcaje metalice, 1 - 0 - 2 marcaje negre
Funcție comutator: Comutator direcțional
Resetare: Niciuna
Poziție oprit: Da, cu poziție oprit
Descriere pol: 3P
Poziții de comutare: Dreapta: 0° - 60°, Stânga: 0° - 300°
Protecție IP: IP40 conform IEC 60529
Date suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 5000 A
Protecție la scurtcircuit: siguranță de 63 A, tip gG
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționarea contactului: Întrerupere lentă
Deschidere pozitivă: Da
Conexiune electrică:Terminal cu șurub, capacitate de prindere a cablului flexibil: 2 x 6 mm², capacitate de prindere a cablului solid: 2 x 10 mm²
Cuplu de strângere: 2 N.m
Caracteristici mecanice
Durată de viață mecanică: 300.000 de cicluri
Dimensiuni (lățime x înălțime x adâncime): 64 mm x 64 mm x 120 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări ale produsului: CULus 120 V 3 LE 1 fază, CULus 480 V 25 LE trifazic, CULus 240 V 7,5 LE monofazic, CULus 240 V 7,5 LE trifazic
Grad de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536, Clasa II conform NF C 20-030
