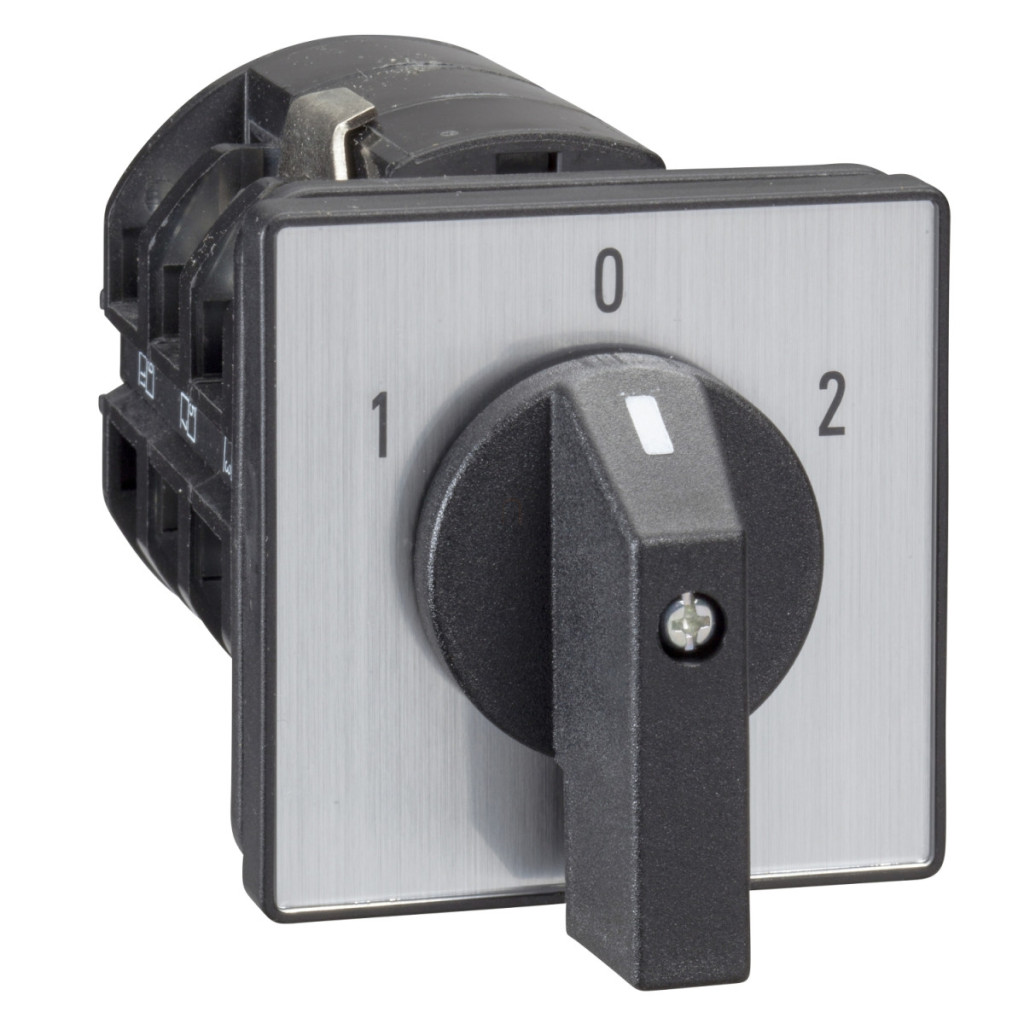

Comutatorul de schimbare a direcției Schneider Electric Harmony seria K K63E003WP este un dispozitiv de control electric versatil, de calitate profesională, care este deosebit de potrivit pentru schimbarea direcției motoarelor în medii industriale. Acest dispozitiv cu 3 poli, montat frontal, cu un unghi de comutare de 60 de grade și un curent nominal de 63 A, oferă o soluție fiabilă și durabilă pentru sistemele industriale de automatizare și control. Designul tehnic al comutatorului K63E003WP este remarcabil: dispozitivul, care are un mâner negru și o placă frontală de 64x64 mm, are marcaje 1-0-2 gravate în metal pentru a ajuta la identificarea clară a pozițiilor de comutare. Comutatorul are o poziție „0” de oprire, cu poziții de comutare cuprinse între 0° și 300° în stânga și între 0° și 60° în dreapta. Datorită protecției IP40, acesta oferă o protecție adecvată împotriva obiectelor solide și a prafului, ceea ce este deosebit de important în mediile industriale. Proprietățile electrice ale comutatorului din seria K63 sunt remarcabile. În conformitate cu standardul IEC 60947-1, acesta are o tensiune nominală de izolare de 690 V (la gradul de poluare 3). Curentul său de scurtcircuit este de 10000 A, iar protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 80 A. Rezistența sa la tensiune de impuls este de 6 kV, conform standardelor EN 947-1 și IEC 947-1. Comutatorul are o funcționare cu deschidere lentă și deschidere pozitivă, ceea ce reprezintă o caracteristică avantajoasă din punct de vedere al siguranței. Conexiunea electrică se realizează cu borne cu șurub, care au o capacitate de 2x10 mm² pentru fire flexibile și 2x16 mm² pentru fire solide, cu un cuplu de strângere de 2,5 Nm. Capacitatea de comutare este extrem de versatilă și poate fi utilizată cu diverse sarcini de curent continuu. De exemplu, în cazul sarcinilor inductive (T=50 ms), poate comuta până la 63000 mA CC la 24 V utilizând 1 contact sau la 70 V utilizând 3 contacte. Are valori similare ridicate pentru sarcini rezistive (T=1 ms). Durabilitatea sa mecanică este remarcabilă, asigurând 300.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Comutatorul direcțional K63E003WP are numeroase certificări și aprobări internaționale, inclusiv certificarea CULus în diverse categorii de tensiune și putere: 120 V 3LE 1 fază, 240 V 7,5 LE 1 fază, 240 V 10 LE 3 faze și 480 V 25 LE 3 faze. Intervalul său de temperatură de funcționare este între -25 °C și +55 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C. Este conform cu standardele IEC 60536 și NF C 20-030 și este clasificat ca protecție la atingere clasa II, ceea ce oferă o protecție sporită pentru utilizator.
Schneider Electric Harmony K1, K2 - K63E003WP - Comutator manual, 63A, 3P, date tehnice comutator direcțional
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Comutator rotativ complet
Denumirea componentei: K63
Curent termic convențional [Ith]: 63 A
Metodă de montare: Montare pe panou frontal
Metodă de fixare: 4 găuri
Tip cap comutator rotativ: Panou frontal 64 x 64 mm
Tip de acționare: Mâner negru
Blocabilitate mâner rotativ: Niciuna
Marcaj: Marcaj metalic, 1 - 0 - 2 marcaje negre
Funcție comutator rotativ: Comutator direcțional
Retur: Niciunul
Poziție oprit: Cu poziție oprit
Descrierea polului: 3P
Poziții de comutare: Stânga: 0° - 300°, Dreapta: 0° - 60°
Clasa de protecție IP: IP40 conform IEC 60529
Date suplimentare
Unghi de comutare: 60°
Tensiune nominală de izolație [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de 80 A, tip gG
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform EN 947-1
6 kV conform IEC 947-1
Funcționare contact: Deschidere lentă
Deschidere pozitivă: Da
Conexiune electrică:Terminale cu șurub pentru cabluri flexibile, capacitate: 2 x 10 mm²Terminale cu șurub pentru fire solide, capacitate: 2 x 16 mm²Cuplu de strângere: 2,5 N.m
Capacitate de comutare în mA
20000 mA CC la 140 V pentru 3 contacte cu sarcină inductivă (T = 50 ms)
20000 mA CC la 48 V pentru sarcină inductivă cu 1 contact (T = 50 ms)
20000 mA CC la 95 V pentru sarcină inductivă cu 2 contacte (T = 50 ms)
30000 mA CC la 120 V pentru sarcini rezistive cu 2 contacte (T = 1 ms)
30000 mA CC la 180 V pentru sarcini rezistive cu 3 contacte (T = 1 ms)
30000 mA CC la 60 V pentru sarcină rezistivă cu 1 contact (T = 1 ms)
55000 mA CC la 30 V pentru sarcină inductivă cu 1 contact (T = 50 ms)
55000 mA CC la 60 V pentru sarcină inductivă cu 2 contacte (T = 50 ms)
55000 mA CC la 90 V pentru sarcină inductivă cu 3 contacte (T = 50 ms)
63000 mA CC la 140 V pentru sarcină rezistivă cu 3 contacte (T = 1 ms)
63000 mA CC la 24 V pentru sarcină inductivă cu 1 contact (T = 50 ms)
63000 mA CC la 24 V pentru sarcină rezistivă cu 1 contact (T = 1 ms)
63000 mA CC la 48 V pentru sarcină rezistivă cu 1 contact (T = 1 ms)
63000 mA CC la 48 V pentru sarcină inductivă cu 2 contacte (T = 50 ms)
63000 mA CC la 48 V pentru sarcină rezistivă cu 2 contacte (T = 1 ms)
63000 mA CC la 70 V pentru sarcină inductivă cu 3 contacte (T = 50 ms)
63000 mA CC la 70 V pentru sarcină rezistivă cu 3 contacte (T = 1 ms)
63000 mA CC la 95 V pentru sarcină rezistivă cu 2 contacte (T = 1 ms)
Date mecanice și fizice
Durată de viață mecanică: 300.000 de cicluri
Lățime totală CAD: 64 mm
Înălțime totală CAD: 64 mm
Adâncime totală CAD: 132 mm
Date de mediu
Standarde: IEC 60947-3
Certificări de produs: CULus 120 V 3 HP 1 fază
CULus 480 V 25 HP 3 faze
CULus 240 V 7,5 HP 1 fază
CULus 240 V 10 HP 3 faze
Grad de protecție: TC
Temperatura ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Clasă de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Clasa II conform NF C 20-030
