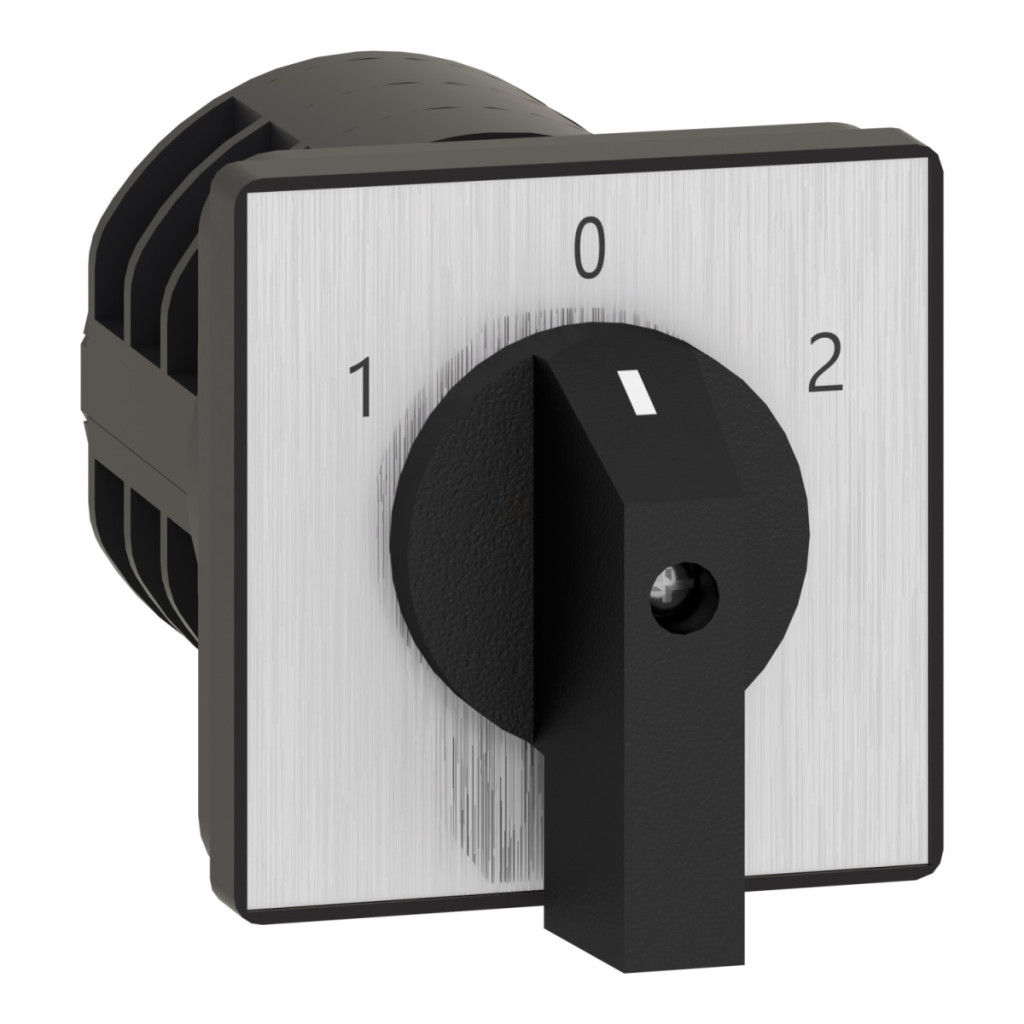

Schneider Electric Harmony K63F013UP este un comutator profesional, montat frontal, cu 3 poli, ideal atât pentru aplicații industriale, cât și comerciale. Acest comutator robust este utilizat în principal în sisteme în care este necesară comutarea fiabilă între circuite sau în care este necesară comutarea între două surse de alimentare diferite. Ca membru al familiei de comutatoare K63, acest produs are un curent nominal de 63 A, ceea ce îl face deosebit de potrivit pentru controlul echipamentelor de mare putere. Comutatorul este echipat cu un mâner negru cu o placă frontală metalică de 64x64 mm. Comutatorul funcționează la un unghi de comutare de 30 de grade, iar pozițiile sunt marcate cu marcaje negre pe placa metalică de marcare, ceea ce face ca starea actuală de comutare să fie clară pentru operator. Comutatorul K63F013UP poate fi montat cu fixare frontală, care se realizează cu 4 găuri. Comutatorul are o placă frontală cu dimensiunile de 64 x 64 mm. În ceea ce privește parametrii tehnici, are protecție IP40 conform IEC 60529 și o tensiune nominală de izolare de 690 V (la gradul de poluare 3) conform IEC 60947-1. Este necesară o siguranță de tip 80A gG pentru a asigura protecția împotriva scurtcircuitelor, cu un curent de scurtcircuit de 10000A. Comutatorul are o tensiune nominală de impuls de 6 kV, în conformitate cu standardele EN 947-1 și IEC 947-1. Produsul are contacte cu deschidere pozitivă și acțiune de rupere lentă, ceea ce asigură funcționarea optimă a circuitelor conectate și protejează sistemul împotriva arcului electric excesiv. Conexiunea electrică se realizează cu borne cu șurub, la care se pot conecta fire flexibile cu o secțiune transversală de 2 x 10 mm² și fire solide cu o secțiune transversală de 2 x 16 mm². Cuplul de strângere pentru conexiuni este de 2,5 Nm. Comutatorul Harmony K63F013UP este extrem de durabil, capabil să efectueze 300.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în medii industriale. Intervalul său de temperatură de funcționare este între -25 °C și +55 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C. Comutatorul este conform cu standardul IEC 60947-3 și are certificare CULus pentru diferite clase de putere: 120V 3 LE 1 fază, 480V 25 LE 3 faze, 240V 7,5 LE 1 fază, 240V 10 LE 3 faze. Capacitatea de comutare a produsului poate fi găsită în detaliu în fișa tehnică a produsului pentru diferite niveluri de tensiune și tipuri de sarcină, atât pentru aplicații cu curent continuu (CC).
Date tehnice Schneider Electric Harmony K63F013UP
Caracteristici principale
Familia de produse: Harmony K
Tipul produsului: Întrerupător manual complet
Denumirea componentei: K63
Curent termic: 63 A
Locație de instalare: Panou frontal
Metodă de montare: Cu 4 orificii
Tip cap comutator: Cu panou frontal 64 x 64 mm
Tip de acționare: Mâner negru
Blocare mâner rotativ: Niciuna
Marcaj: Placă metalică de marcare cu 1 - 2 marcaje negre
Funcție comutator manual: Comutator de schimbare
Retur: Niciunul
Poziție oprit: Fără poziție oprit
Descriere pol: 3P
Poziții de comutare: Dreapta: 30°, Stânga: 330°
Grad de protecție IP: IP40 conform IEC 60529
Informații suplimentare
Unghi de comutare: 30°
Tensiune nominală de izolație: 690 V (grad de poluare 3) conform IEC 60947-1
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de 80 A, tip gG
Tensiune nominală de impuls rezistentă: 6 kV conform EN 947-1, 6 kV conform IEC 947-1
Funcționare contact: Eliberare lentă
Deschidere pozitivă: Da
Conexiune electrică: Bornele cu șurub cu cleme de prindere pentru cabluri flexibile, capacitate: 2 x 10 mm²
Bornele cu șurub cu cleme de prindere pentru cabluri rigide, capacitate: 2 x 16 mm²
Cuplu de strângere: 2,5 Nm
Caracteristici mecanice
Durată de viață mecanică: 300.000 de cicluri
Lățime totală CAD: 64 mm
Înălțime totală CAD: 64 mm
Adâncime totală CAD: 132 mm
Caracteristici de mediu
Standarde: IEC 60947-3
Certificări de produs: CULus 120 V 3 LE 1 fază, CULus 480 V 25 LE trifazic, CULus 240 V 7,5 LE monofazic, CULus 240 V 10 LE trifazic
Tratament de protecție: TC
Temperatură ambiantă de funcționare: -25...55 °C
Temperatură ambiantă de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536, Clasa II conform NF C 20-030
