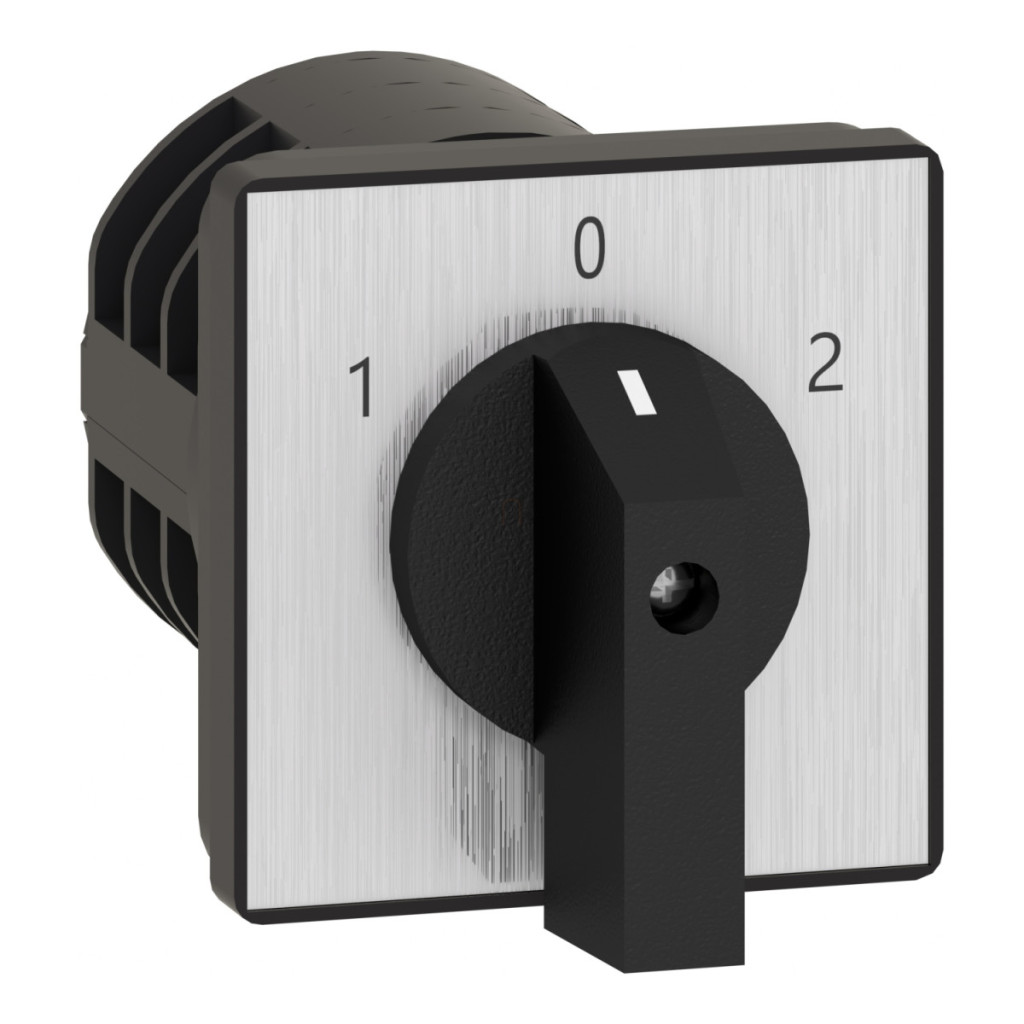

Schneider Electric Harmony K63H014UP este un comutator de transfer cu 4 poli de înaltă performanță, ideal pentru aplicații industriale și sisteme de control. Acest comutator manual fiabil și robust este perfect pentru comutarea între diferite circuite, cum ar fi activarea sistemelor de rezervă sau comutarea între diferite surse de alimentare. Comutatorul K63H014UP face parte din gama Harmony K, pe care Schneider Electric a proiectat-o special pentru utilizarea în medii industriale solicitante. Cu o placă frontală de 64x64 mm, dispozitivul este proiectat pentru montarea pe panoul frontal și poate fi instalat cu ușurință în tablouri de distribuție sau panouri de control cu 4 orificii de montare. Gradul de protecție IP40 oferă o protecție adecvată împotriva prafului și a altor contaminanți, făcându-l o alegere ideală pentru fabrici, sisteme de distribuție a energiei electrice sau centre de control industriale. Comutatorul, cu un curent nominal de 63 amperi, are proprietăți electrice excelente. Dispozitivul are o tensiune nominală de izolație (Ui) de 690 V și o tensiune nominală de rezistență la impulsuri (Uimp) de 6 kV, asigurând performanțe și fiabilitate remarcabile. Comutatorul are un curent de scurtcircuit de 10.000 A, iar protecția împotriva scurtcircuitelor poate fi asigurată cu o siguranță de tip gG de 80 A. Contactele cu deschidere pozitivă și acțiunea de rupere lentă sporesc și mai mult fiabilitatea și siguranța dispozitivului. Conexiunea se realizează cu borne cu șurub care pot acomoda fire solide de 2 x 16 mm² sau fire flexibile de 2 x 10 mm² cu un cuplu de strângere de 2,5 Nm. Comutatorul K63H014UP are un mâner negru și este amplasat pe o placă de bază metalică marcată cu 1-2 marcaje negre. Unghiul de comutare este de 30°, cu poziții de comutare cuprinse între 330° la stânga și 30° la dreapta. Comutatorul nu are poziție de oprire și nici funcție de revenire, asigurând menținerea stabilă a poziției. Are o durată de viață mecanică extrem de lungă, de 300.000 de cicluri de comutare, garantând o funcționare fiabilă pe termen lung, chiar și în cele mai exigente medii industriale.
Schneider Electric Harmony K1, K2 - K63H014UP - Comutator manual, 63A, 4P, 2 poli, date tehnice comutator de transfer
Caracteristici generale
Familia de produse: Harmony K
Tipul produsului: Comutator manual complet
Denumirea componentei: K63
Tipul produsului: Comutator de transfer
Parametri tehnici
Curent nominal [Ith]: 63 A
Număr de poli: 4P
Unghi de comutare: 30°
Poziții de comutare: Stânga: 330°, dreapta: 30°
Tensiune nominală de izolare [Ui]: 690 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform EN 947-1 și IEC 947-1
Curent de scurtcircuit: 10000 A
Protecție la scurtcircuit: siguranță de tip 80 A gG
Funcționare contact: Întrerupere lentă
Deschidere pozitivă: Da
Durată de viață mecanică: 300.000 de cicluri de comutare
Caracteristici fizice
Metodă de montare: Montare pe panoul frontal
Metodă de fixare: 4 găuri
Tip cap comutator manual: Placă frontală 64 x 64 mm
Tip operator: Mâner negru
Opțiune blocare mâner: Niciuna
Marcaj: Pe placa de bază metalică, 1-2 marcaje negre
Funcție de returnare: Niciuna
Poziție oprit: Fără poziție oprit
Grad de protecție IP: IP40 conform IEC 60529
Conexiune
Conexiune electrică: Bornele cu șurub pentru cabluri flexibile, capacitate: 2 x 10 mm²
Conexiune electrică: Bornele cu șurub pentru cabluri solide, capacitate: 2 x 16 mm²
Cuplu de strângere: 2,5 N.m
Caracteristici de mediu
Standarde: IEC 60947-3
Grad de protecție: TC
Temperatura ambiantă de funcționare: -25...55 °C
Temperatură de depozitare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536 și NF C 20-030
Certificate
Certificate de produs: CULus 120 V 3 CP 1 fază
Certificări de produs: CULus 480 V 25 CP 3 faze
Certificări de produs: CULus 240 V 7,5 CP 1 fază
Certificări de produs: CULus 240 V 10 CP 3 faze
