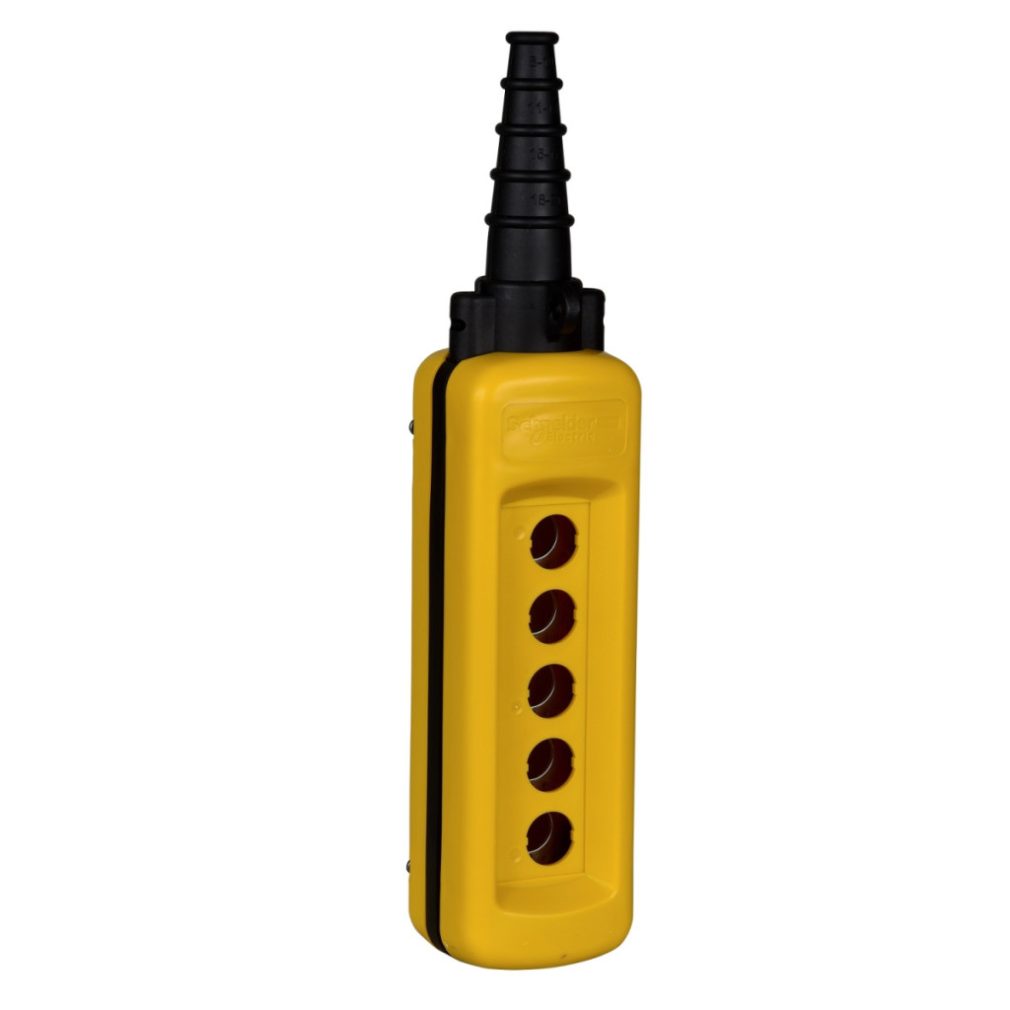

Comutatorul suspendat Schneider Electric Harmony XAC seria XACA05 este o stație de control multifuncțională cu fața goală, care oferă o utilizare versatilă în medii industriale. Acest dispozitiv galben, cu carcasă din polipropilenă și 5 decupaje, este soluția ideală pentru diverse sarcini de control în care fiabilitatea și durabilitatea sunt esențiale. Dispozitivul Harmony XAC XACA05 are un design cu izolație dublă pentru o siguranță sporită a utilizatorului. Carcasa goală permite utilizatorilor să instaleze elemente de control care să răspundă nevoilor lor specifice. Produsul are o intrare de cablu cauciucată care permite conectarea cablurilor cu un diametru de 8-26 mm, oferind astfel opțiuni flexibile de instalare. Stația de control nu include o barieră de protecție, iar centrul decupajului vertical al operatorului este situat la 30 mm distanță. Carcasa comutatorului suspendat Schneider Electric XACA05 este conformă cu o serie de standarde internaționale, inclusiv UL 508, IEC 60204-32, CSA C22.2 nr. 14 și IEC 60947-5-1. De asemenea, are certificate CCC și GOST, care confirmă calitatea înaltă și conformitatea produsului. Dispozitivul are un grad de protecție IP65 conform IEC 60529, care oferă protecție completă împotriva prafului și jeturilor de apă. Protecția mecanică IK08 (conform IEC 62262) garantează rezistența la impact a carcasei dispozitivului. Harmony XAC XACA05 poate fi utilizat la temperaturi de funcționare cuprinse între -25 și 70 °C și poate fi depozitat la temperaturi cuprinse între -40 și 70 °C. Parametrii tehnici remarcabili ai produsului includ rezistența la vibrații de 15 gn (în intervalul de frecvență 10...500 Hz) conform IEC 60068-2-6 și rezistența la impact de 100 gn conform IEC 60068-2-27. XACA05 aparține categoriei de supratensiune II conform IEC 61140. Durata sa de viață mecanică este extrem de mare, de 1.000.000 de cicluri. Dimensiunile dispozitivului variază în funcție de numărul de decupaje - pentru modelul cu 5 decupaje, înălțimea (b) este de 440 mm, înălțimea internă (b1) este de 250 mm, iar lățimea (c) este de 80 mm. Dimensiunile exacte ale dispozitivului sunt informații importante atunci când se planifică instalarea și aplicarea.
Harmony XAC - XACA05 - cutie de comutare goală, 5 orificii date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau al componentei: Stație de comandă cu comutator încastrat
Denumirea scurtă a dispozitivului: XACA
Date tehnice suplimentare
Tipul stației de comandă: Dublu izolat
Material carcasă: Polipropilenă
Tip circuit electric: Circuit de control
Tip carcasă: Carcasă goală
Număr de decupaje: 5 decupaje
Culoarea stației de control: Galben
Intrare cablu: Manșon de cauciuc cu intrare în trepte 8...26 mm
Bară de protecție: Niciuna
Centrul întrerupătorului vertical: 30 mm
Standarde și certificări
Standarde aplicabile: UL 508, IEC 60204-32, CSA C22.2 nr. 14, IEC 60947-5-1
Certificări de produs: CCC, GOST
Grad de protecție: TH
Caracteristici de mediu
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Clasele de protecție
Categoria de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Caracteristici de performanță
Durată de viață mecanică: 1.000.000 de cicluri
Dimensiuni
Dimensiunile modelului cu 5 decupaje:
b (înălțime): 440 mm / 17,32 inci
b1 (înălțime internă): 250 mm / 9,84 inci
c (lățime): 80 mm / 3,15 inci
