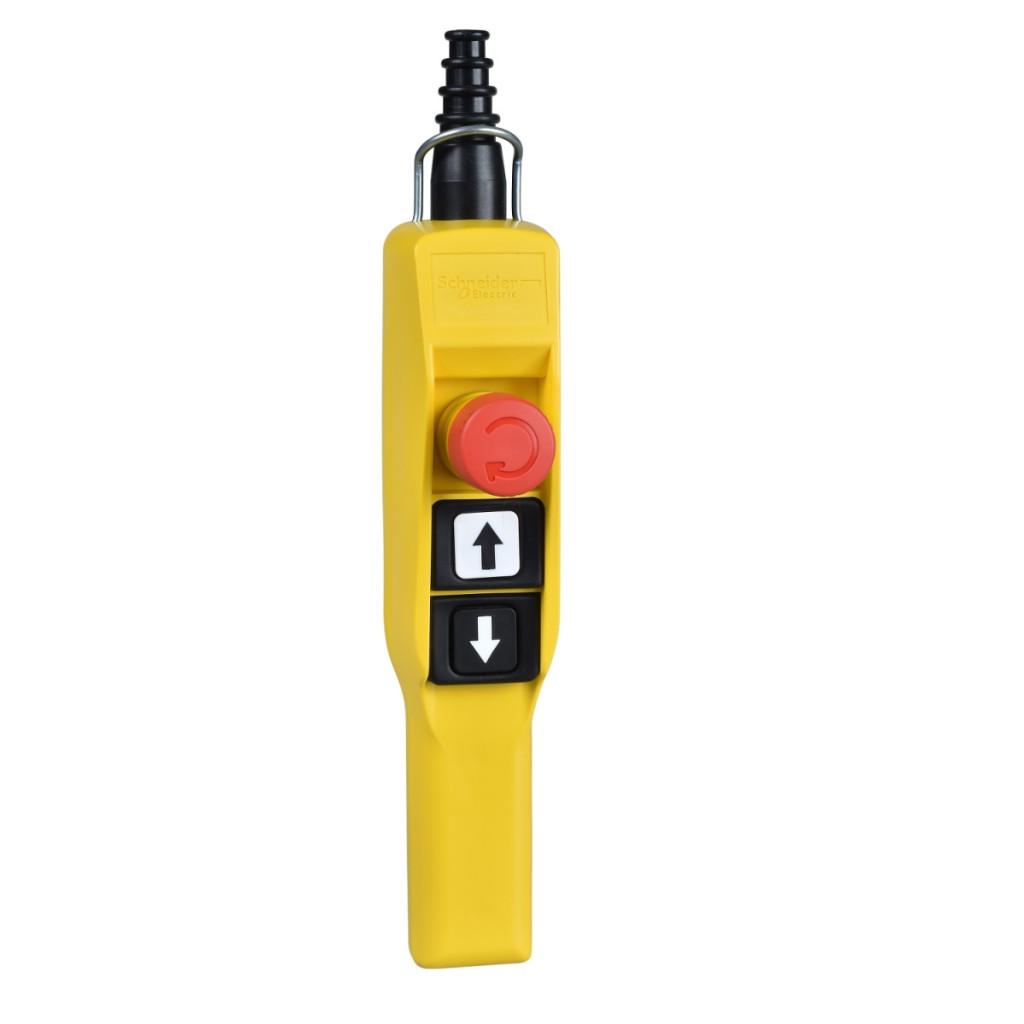

Stația de comandă verticală Harmony XAC XACA2134 este un dispozitiv de comandă industrial extrem de versatil și robust, conceput special pentru sistemele de comandă ale macaralelor și palanelor. Această unitate galbenă, cu mâner tip pistol, este soluția ideală pentru comanda sigură și intuitivă a motoarelor simple de ridicare cu viteză controlată. Dispunerea practică a produsului – două butoane pentru controlul ridicării și coborârii și un buton de oprire de urgență – permite operatorului să controleze cu precizie motorul elevatoarelor, în timp ce blocarea mecanică încorporată împiedică emiterea simultană a comenzilor conflictuale. Ambele butoane ale unității au 2 contacte NO, în timp ce declanșatorul de oprire de urgență are 1 contact NC. Butonul de oprire de urgență cu diametrul de 30 mm este ușor accesibil și respectă standardele EN/ISO 13850:2006 și IEC 60947-5-5, asigurând o funcție de oprire de urgență rapidă și fiabilă. Stația de control XACA2134 fabricată de Schneider Electric este amplasată într-o carcasă din polipropilenă cu izolație dublă, care oferă protecție IP65 împotriva prafului și jeturilor de apă și are un grad de rezistență la impact IK08. Acest design face ca produsul să fie extrem de rezistent chiar și în cele mai dure medii industriale. Produsul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C și are o durată de viață mecanică de până la 1 milion de cicluri de comutare. Ca parte a seriei Harmony XAC, această stație de control verticală este conformă cu UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60204-32 și este certificat CSA și UL. Produsul este extrem de flexibil în ceea ce privește opțiunile de conectare: este echipat cu terminale cu șurub care acceptă cabluri cu secțiune transversală de 1 × 2,5 mm² sau 2 × 1,5 mm², cu sau fără papuci de cablu. Intrarea cablului este asigurată de un presetup din cauciuc potrivit pentru cabluri cu diametrul de 7-15 mm. Caracteristicile electrice ale stației de control sunt, de asemenea, remarcabile: clasificare A600 în categoria de aplicație AC-15 (3A la 240V, 1,2A la 600V) și clasificare Q600 în categoria DC-13 (0,27A la 250V, 0,1A la 600V). Curentul termic închis convențional este de 10 A, tensiunea nominală de izolație este de 600 V, iar rezistența la tensiune de impuls este de 6 kV. Produsul poate fi protejat împotriva scurtcircuitelor cu o siguranță de tip 10A gG și este compatibil cu accesoriile de tip ZB2BE101 și ZB2BE102.
Date tehnice stație de control verticală Schneider Harmony XAC XACA2134
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Stație de control verticală
Denumire scurtă a dispozitivului: Mâner pistol XACA
Caracteristici suplimentare
Tip stație de control: Dublu izolată
Material carcasă: Polipropilenă
Tip de control: Intuitiv
Tip de circuit electric: Circuit de control
Tip de carcasă: Completă, gata de utilizare
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Compoziția stației de control: 2 butoane cu capace de protecție + 1 buton de oprire de urgență
Tip buton de control: Buton de oprire de urgență Ø 30 mm 1 acționare NC
Primul buton: 2 NO ridicare, lent
Al doilea buton: 2 NO coborâre, lent
Compatibilitate produs: ZB2BE101 pentru toate direcțiile
ZB2BE102 pentru oprire de urgență
Blocare mecanică: Cu blocare mecanică
Culoarea stației de comandă: Galben
Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capăt de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Standarde: UL 508
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60204-32
EN/ISO 13850: 2006
IEC 60947-5-5
Certificări produs: CSA
UL
Tratament de protecție: TH
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Garnitură de cauciuc cu intrare în trepte 7–15 mm
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A.
Curent termic convențional închis: 10 A.
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 13…15 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță cartuș de tip gG
Putere nominală în W: 40 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C. (11-12)NC
(13-14)NO
