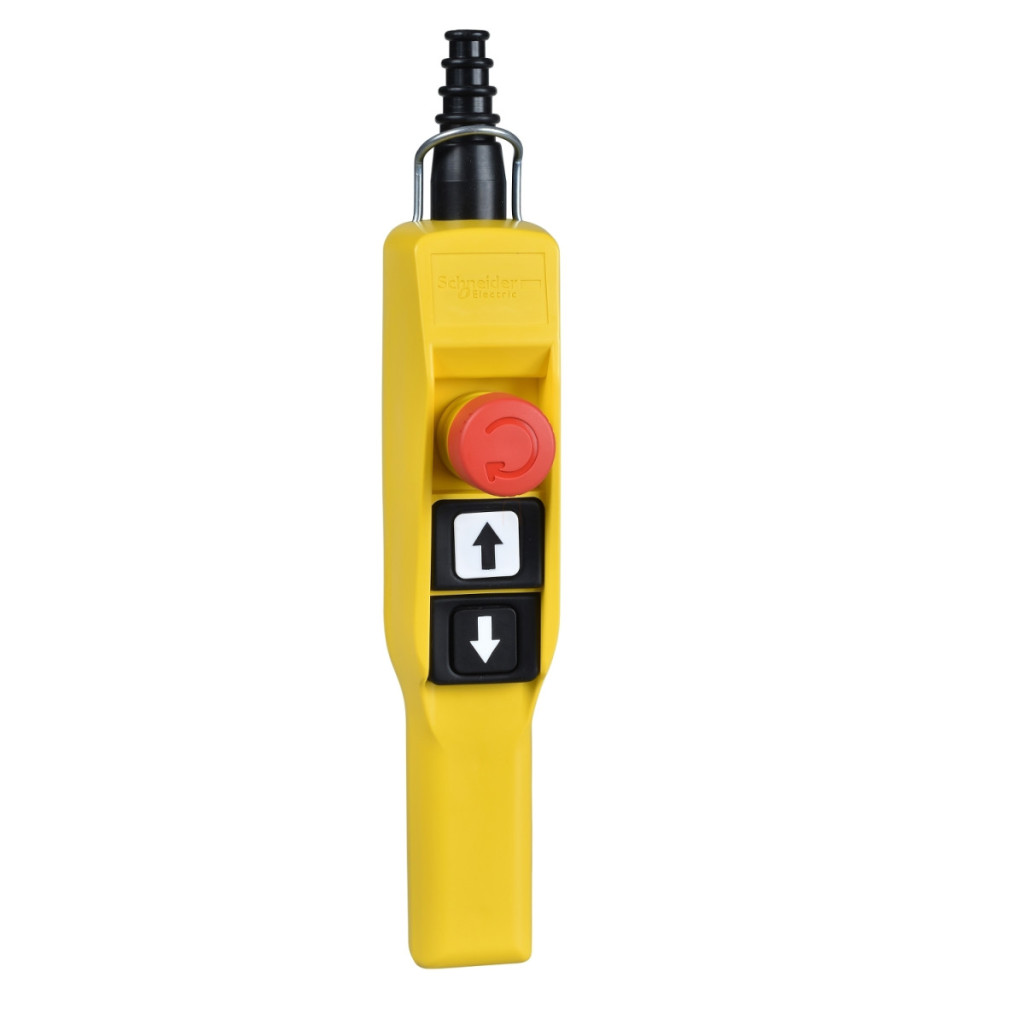

Comutatorul suspendat XACA2153 din seria Harmony XAC de la Schneider Electric este o unitate de control extrem de durabilă, de calitate industrială, concepută special pentru controlul fiabil al motoarelor de ridicare cu o singură viteză. Acest controler suspendat cu mâner pistol galben face parte din sub-seria XACA a familiei de produse Harmony, care combină un design robust cu o operare ușoară. Modelul XACA2153 are două butoane cu inele de protecție și un buton de oprire de urgență, permițând un control precis și sigur în medii industriale. Dispozitivul este proiectat pentru o utilizare intuitivă: primul buton are 1 contact NC + 1 contact NO și este responsabil pentru funcția „sus, lent”, în timp ce al doilea buton, de asemenea cu 1 contact NC + 1 contact NO, controlează funcția „jos, lent”. Butonul de oprire de urgență are un diametru de 30 mm și este de tip 1 NC cu blocare. Dispozitivul este echipat cu un dispozitiv mecanic de blocare pentru o funcționare sigură, care împiedică emiterea simultană de comenzi în direcții opuse. Din punct de vedere tehnic, XACA2153 are parametri remarcabili. Încorporat într-o carcasă din polipropilenă cu izolație dublă, dispozitivul are protecție IP65 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva jeturilor de apă. Rezistența sa la impact este IK08 conform IEC 62262. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, în timp ce intervalul de temperatură de depozitare este între -40 °C și +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Dispozitivul are o rezistență la vibrații de 15 gn (f = 10...500 Hz) conform IEC 60068-2-6 și oferă o rezistență la impact de 100 gn conform IEC 60068-2-27. Caracteristicile electrice ale XACA2153 sunt, de asemenea, remarcabile: are o tensiune nominală de izolație de 600 V (grad de poluare 3) în conformitate cu IEC 60947-1, în timp ce tensiunea nominală de impuls este de 6 kV. Contactele sale au un curent termic convențional închis de 10 A. Contactele sunt cu rupere lentă, iar rezistența maximă între terminale este de 25 MOhm. Dispozitivul are marcaje de cod de contact A600 și Q600 în conformitate cu anexa A la IEC 60947-5-1, ceea ce asigură o gamă largă de aplicații pentru diferite capacități de comutare. În ceea ce privește conexiunea, dispozitivul este echipat cu terminale cu șurub care permit conectarea cablurilor de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Intrarea cablului este echipată cu un manșon de cauciuc și o intrare în trepte care acceptă diametre de cablu de 7...15 mm. XACA2153 este compatibil cu componentele ZB2BE102 pentru butonul de oprire de urgență și cu combinația ZB2BE102 + ZB2BE101 pentru direcții individuale, ceea ce facilitează integrarea și întreținerea sistemului. Durabilitatea sa mecanică este remarcabilă: poate rezista la 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung în medii industriale. Comutatorul suspendat XACA2153 este conform cu numeroase standarde internaționale, inclusiv UL 508, CSA C22.2 nr. 14, IEC 60947-5-1 și IEC 60204-32, și este certificat CSA și UL, asigurând utilizarea la nivel global. O siguranță de tip gG de 10 A asigură protecția împotriva scurtcircuitelor.
Schneider Electric Harmony XAC - XACA2153 - Comutator suspendat XAC - Mâner pistol - 2 butoane cu inele de protecție 1 oprire de urgență Date tehnice
Caracteristici generale
Familia de produse: Harmony XAC
Tipul produsului sau al componentei: Comutator suspendat
Denumirea scurtă a dispozitivului: Mâner pistol XACA
Informații suplimentare
Tipul stației de control: Dublu izolat
Materialul carcasei: Polipropilenă
Tip de comandă: Intuitivă
Tip de circuit electric: Circuit de comandă
Tip de carcasă: Gata de utilizare, completă
Aplicație stație de comandă: Controlul motorului de ridicare cu o singură viteză
Componența stației de control: 2 butoane cu inel de protecție + 1 oprire de urgență
Tip buton de control: Buton de oprire Ø 30 mm 1 NC cu blocare
Primul buton: 1 NC + 1 NO ridicare, lent
Al doilea buton: 1 NC + 1 NO coborâre, lent
Compatibilitate produs: ZB2BE102 pentru oprire de urgență, ZB2BE102 + ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică Culoarea stației de control: Galben Conexiuni - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu, Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Standarde și certificări
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60204-32
Certificări de produs: CSA, UL
Grad de protecție: TH
Parametri de mediu
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140 Grad de protecție IP: IP65 conform IEC 60529 Grad de protecție IK: IK08 conform IEC 62262 Caracteristici mecanice Durabilitate mecanică: 1.000.000 de cicluri Intrare cablu: garnitură de cauciuc cu intrare în trepte 7...15 mm Caracteristici electrice Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între terminale: 25 MOhm Forță de acționare: 13…15 N Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță tip cartuș gG
Putere nominală de funcționare în W
40 W DC-13 pentru 1000000 de cicluri, viteză de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C. Descrierea terminalelor ISO nr. 1: (13-14)NO, (11-12)NC Descrierea terminalelor ISO nr. 2: (11-12)NC Identificarea terminalelor: (13-14)NO, (11-12)NC Greutate netă: 0,34 kg
