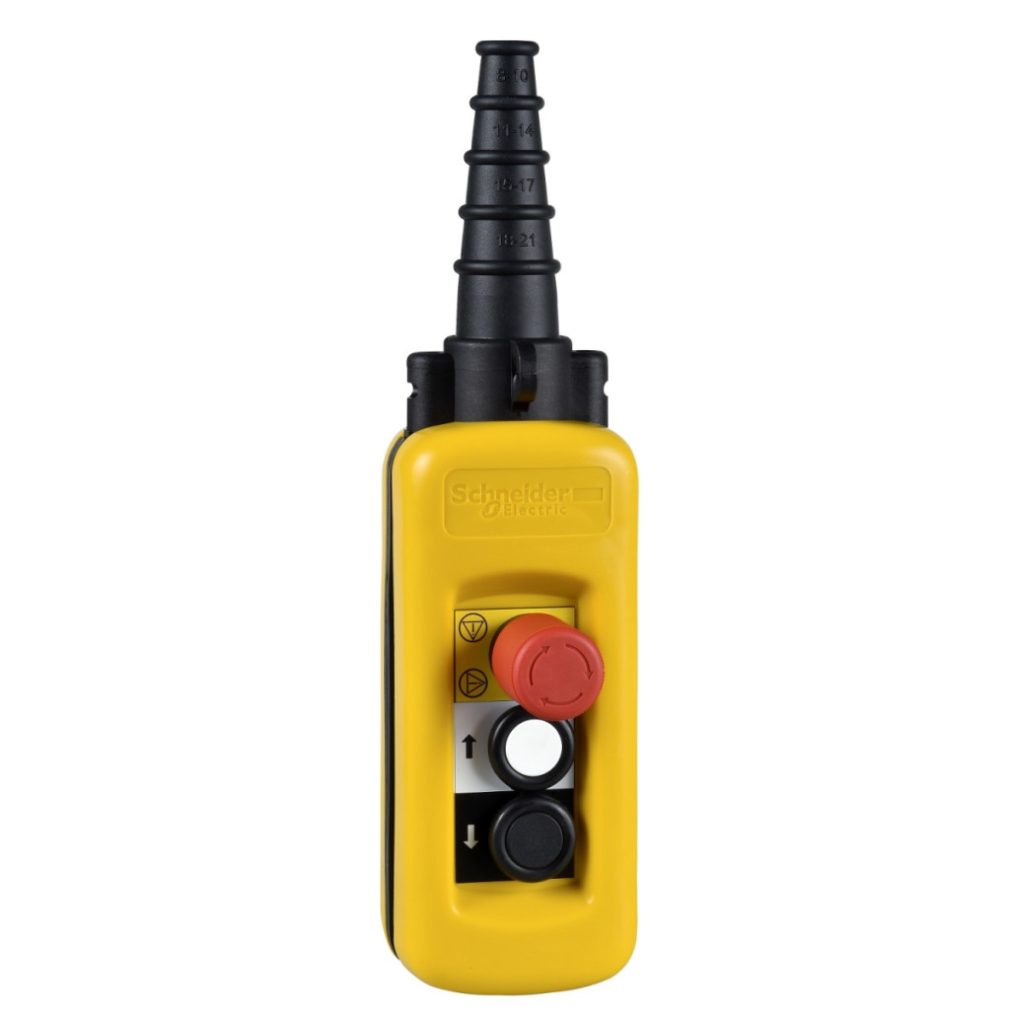

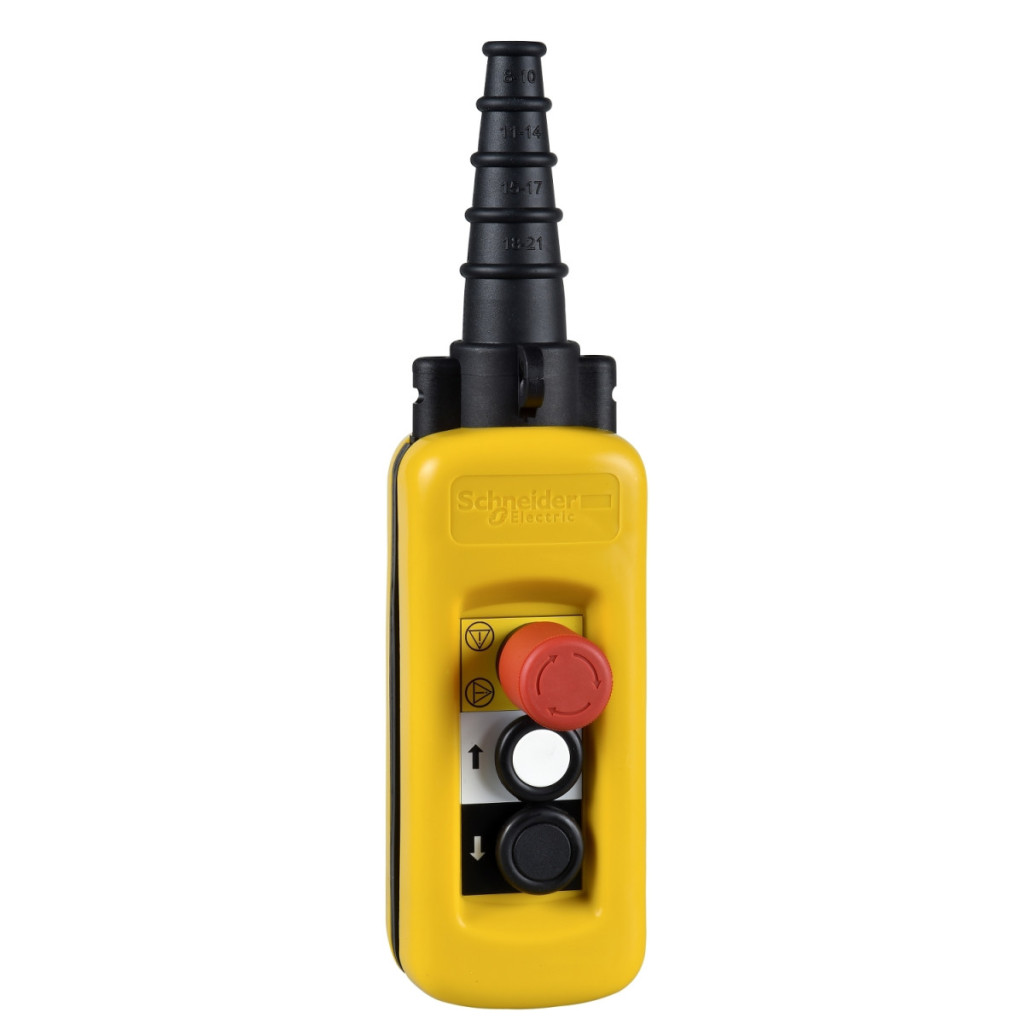

Comutatorul suspendat Schneider Electric Harmony XAC seria XACA2713 este o unitate de control industrială robustă, de înaltă calitate, concepută special pentru controlul motoarelor de ridicare cu o singură viteză. Acest dispozitiv cu carcasă din plastic galben este alegerea perfectă pentru mediile industriale în care fiabilitatea și durabilitatea sunt esențiale. Comutatorul suspendat XACA2713 este încorporat într-o carcasă din polipropilenă cu izolație dublă, cu grad de protecție IP65, ceea ce îl face complet rezistent la praf și jeturi de apă. Dispozitivul are 2 butoane și 1 buton de oprire de urgență, care sunt blocate mecanic pentru o funcționare sigură. Primul buton are 1 contact NO (normal deschis) și este responsabil pentru funcția „ridicare, încetinire”, în timp ce al doilea buton, de asemenea cu 1 contact NO, este responsabil pentru funcția „coborâre, încetinire”. Butonul roșu de oprire de urgență, cu un diametru de 30 mm, este echipat cu 1 contact de blocare NC (normal închis) pentru oprire rapidă și sigură. Produsul este, de asemenea, compatibil cu accesoriile ZB2BE101 și ZB2BE102. Din punct de vedere tehnic, XACA2713 are parametri remarcabili. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C și poate fi depozitat la temperaturi cuprinse între -40 °C și +70 °C. Are o rezistență excelentă la vibrații de 15 gn în intervalul 10-500 Hz conform IEC 60068-2-6 și o rezistență la șocuri de 100 gn conform IEC 60068-2-27. Are un grad de protecție IP65 conform IEC 60529 și rezistență IK08 la impact mecanic conform IEC 62262. Are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare. Intrarea cablului este echipată cu un manșon din cauciuc care permite conectarea cablurilor cu un diametru de 8-26 mm. Parametrii electrici ai produsului sunt, de asemenea, demni de menționat. Marcajul codului de contact este A600 AC-15 și Q600 DC-13 în conformitate cu anexa A la IEC 60947-5-1. Curentul termic convențional închis este de 10 A, tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 6 kV, conform IEC 60947-1. Contactele sunt cu deschidere lentă, cu o rezistență maximă între terminale de 25 MOhm. Forța de acționare este de 10 N pentru butoanele de apăsare și de 8 N pentru butoanele de oprire de urgență. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A. Conectarea se realizează cu borne cu șuruburi adecvate pentru cabluri cu secțiune transversală de 1 x 0,5...1 x 2,5 mm² fără capete de cablu sau 1 x 0,5...2 x 1,5 mm² cu capete de cablu. Produsul este compatibil cu principalele standarde internaționale, inclusiv IEC 60947-5-1, IEC 60204-32, CSA C22.2 nr. 14 și UL 508, și are, de asemenea, certificări CCC și GOST.
Schneider Electric Harmony XAC - XACA2713 - comutator cu tragere 2 butoane, zăvor mecanic, contact NO, + buton de urgență (NC) date tehnice
Caracteristici principale ale produsului
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumirea scurtă a dispozitivului: XACA
Informații suplimentare
Tipul stației de control: Dublu izolat
Materialul carcasei: Polipropilenă
Tip circuit electric: Circuit de control
Tip carcasă: Completă, gata de utilizare
Aplicație stație de control: Controlul motorului liftului cu o singură viteză
Componența stației de control: 2 butoane + 1 buton de oprire de urgență
Tip buton de control: Primul buton 1 NO ridicare, lent
Al doilea buton 1 NO coborâre, lent
Buton oprire de urgență Ø 30 mm 1 NC blocare
Compatibilitate produs: ZB2BE101 pentru toate direcțiile
ZB2BE102 pentru oprire de urgență
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Conexiuni - terminale: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Standarde: IEC 60947-5-1
IEC 60204-32
CSA C22.2 Nr. 14
UL 508
Certificări ale produsului: CCC
GOST
Tratament de protecție: TH
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform standardului IEC 61140
Grad de protecție IP: IP65 conform standardului IEC 60529
Grad de protecție IK: IK08 conform standardului IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici electrice
Intrare cablu: Presetupă din cauciuc cu intrare în trepte 8...26 mm
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A este conform cu IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A este conform cu IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A este conform cu IEC 60947-5-1 Anexa A. Curent termic convențional închis: 10 A. Tensiune nominală de izolație: 600 V (grad de poluare 3). 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Deschidere lentă
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: buton de 10 N
oprire de urgență de 8 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu cartuș de tip gG
Putere nominală în W: 40 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform cu IEC 60947-5-1 Anexa C. (13-14)NO
Descrierea terminalului ISO n°2: (11-12)NC
Marcarea terminalului: (13-14)NO
(11-12)NC
Greutate netă: 0,575 kg
