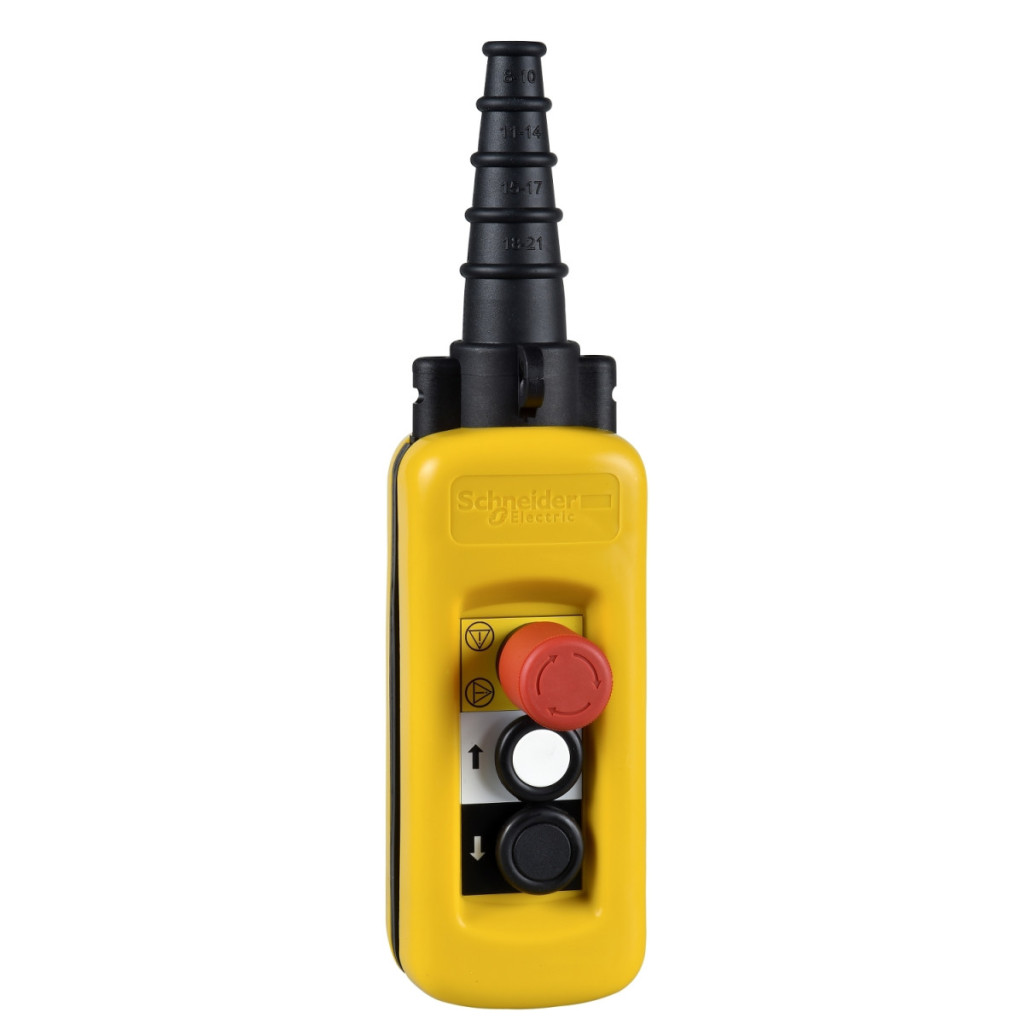

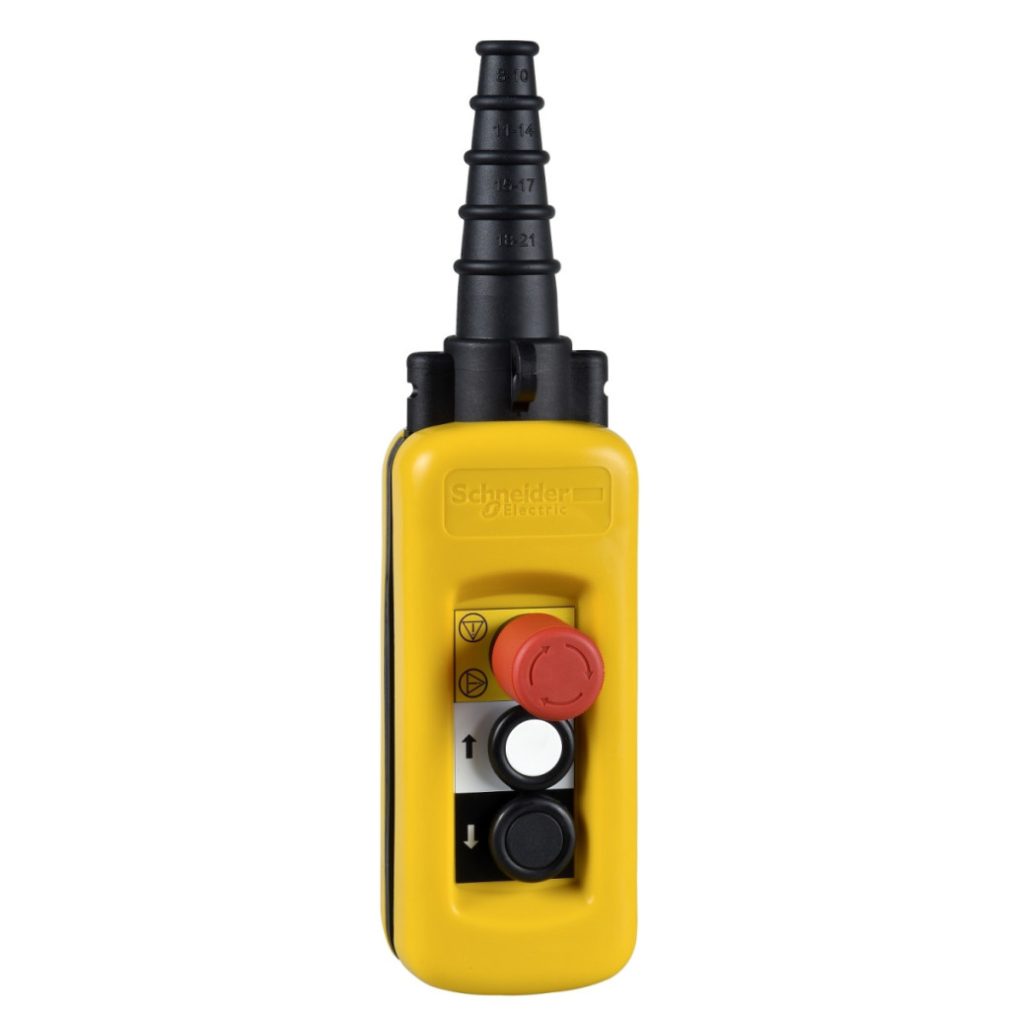

Comutatorul suspendat Schneider Electric Harmony XAC seria XACA28131 este o unitate de control de înaltă calitate, concepută special pentru controlul motoarelor de ridicare cu o singură viteză. Acest dispozitiv învelit în polipropilenă galbenă are un design cu izolație dublă, care sporește siguranța atunci când este utilizat în medii industriale. Modelul XACA28131 este format din două butoane și un buton de oprire de urgență. Primul buton este utilizat pentru controlul lent al funcției de ridicare cu 1 contact NC + 1 contact NO, în timp ce al doilea buton controlează funcția de coborâre, tot cu 1 contact NC + 1 contact NO. Butonul de oprire de urgență cu diametrul de 30 mm al dispozitivului este echipat cu 3 contacte de blocare NC, care asigură oprirea imediată și fiabilă în situații critice. Butoanele au un dispozitiv de blocare mecanic, care împiedică emiterea simultană de comenzi în direcții opuse, sporind și mai mult siguranța funcționării. Designul special al dispozitivului permite utilizarea butoanelor de tip ZB2BE102 + ZB2BE101 pentru toate direcțiile, precum și a butonului de oprire de urgență de tip XENT1192. Comutatorul suspendat are un grad de protecție IP65 conform IEC 60529, care oferă protecție completă împotriva prafului și protejează împotriva jeturilor de apă. Rezistența sa la impact este clasificată IK08 conform IEC 62262. Dispozitivul funcționează într-un interval de temperatură ambiantă de la -25 °C la +70 °C și poate fi depozitat în siguranță la temperaturi cuprinse între -40 °C și +70 °C. Rezistă la vibrații de 15 gn (f=10...500 Hz) conform IEC 60068-2-6 și șocuri de 100 gn conform IEC 60068-2-27, asigurând o durabilitate excelentă chiar și în cele mai dure medii industriale. Modelul XACA28131 este conectat cu terminale cu șurub care acceptă 1 x 0,5...1 x 2,5 mm² fără capete de cablu sau 1 x 0,5...2 x 1,5 mm² cu capete de cablu. Intrarea cablului este acoperită cu cauciuc, în trepte și potrivită pentru cabluri cu un diametru de 8...26 mm. Tensiunea nominală de izolare a dispozitivului este de 400 V (grad de poluare 3) la contactul de oprire de urgență, în conformitate cu IEC 60947-1, în timp ce, în general, este de 600 V (grad de poluare 3). Tensiunea nominală de impuls este de 6 kV, în conformitate cu IEC 60947-1. Comutatorul suspendat Schneider Electric XACA28131 este conform cu numeroase standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, UL 508, IEC 60204-32, și este certificat GOST și CCC. Are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Forța de acționare a butoanelor este de 13 N, iar cea a butonului de oprire de urgență este de 14 N. Rezistența maximă între terminale este de 25 MOhm. Dispozitivul trebuie protejat împotriva scurtcircuitelor cu o siguranță de tip gG de 10 A.
Schneider Electric Harmony XAC - XACA28131 - întrerupător cu tragere 2 butoane, zăvor mecanic, contact NO+NC, +oprire de urgență. (3NC) date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumire scurtă: XACA
Număr articol: XACA28131
Date tehnice
Tip stație de control: Dublu izolat
Material carcasă: Polipropilenă
Tip circuit electric: Circuit de comandă
Tip carcasă: Gata de utilizare, completă
Aplicație stație de comandă: Controlul motorului de ridicare cu o singură viteză
Componența stației de control: 2 butoane + 1 oprire de urgență
Tip buton de control:
Primul buton: 1 NC + 1 NO ridicare, lent
Al doilea buton: 1 NC + 1 NO coborâre, lent
Buton de oprire de urgență: Ø 30 mm 3 NC blocare
Compatibilitate produs:
ZB2BE102 + ZB2BE101 pentru toate direcțiile
XENT1192 pentru oprire de urgență
Blocare mecanică: Cu blocare mecanică
Culoarea stației de control: Galben
Caracteristici de conectare și protecție
Conectare - terminale:
Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără papuci de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu papuci de cablu
Intrare cablu: Manșon din cauciuc, intrare în trepte 8...26 mm
Clasă de protecție IP: IP65 conform IEC 60529
Clasă de rezistență la impact IK: IK08 conform IEC 62262
Caracteristici electrice
Marcaj cod contact:
A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]:
Contact de oprire de urgență: 400 V (grad de poluare 3) conform IEC 60947-1
600 V (grad de poluare 3) 6 kV conform IEC 60947-1
Funcționarea contactului: Întrerupere lentă
Rezistență maximă între terminale: 25 MOhm
Protecție la scurtcircuit: Siguranță de 10 A cu siguranță cartuș tip gG
Caracteristici mecanice
Forță de acționare:
13 N buton
14 N oprire de urgență
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Standarde și certificări
Standarde:
CSA C22.2 Nr. 14
IEC 60947-5-1
UL 508
IEC 60204-32
Certificări de produs:
GOST
CCC
Tratament de protecție: TH
Caracteristici fizice
Greutate netă: 0,635 kg
