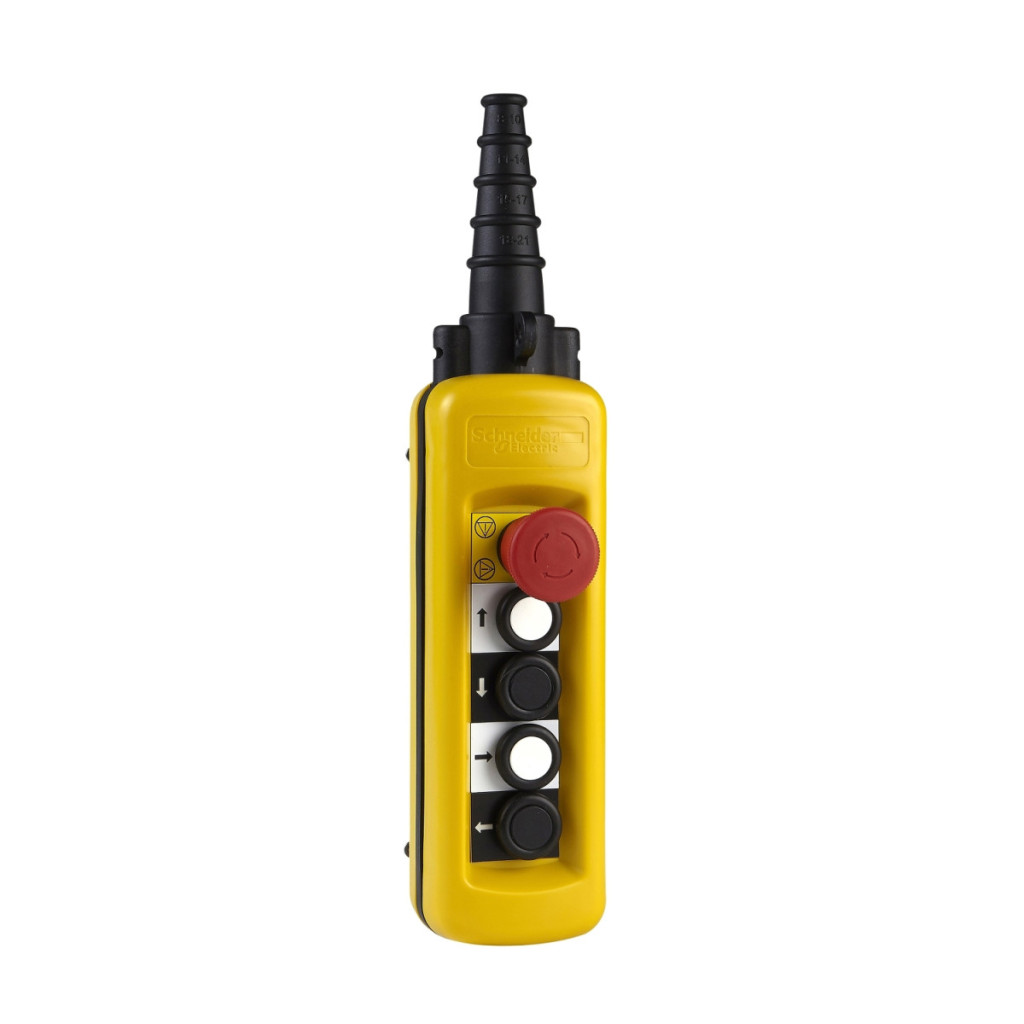

Controlerul suspendat Harmony XAC seria XACA47141 este o unitate de control industrială de calitate superioară de la Schneider Electric, special concepută pentru controlul sigur și fiabil al sistemelor de macarale și echipamentelor de ridicare. Acest controler suspendat complet, gata de utilizare, de culoare galbenă, oferă o soluție ideală pentru controlul precis al motoarelor de ridicare cu o singură viteză în medii industriale. Dispozitivul cu izolație dublă, montat într-o carcasă din polipropilenă, are patru butoane și un buton de oprire de urgență, dispuse pentru o utilizare eficientă și ergonomică. Cele patru butoane permit controlul palanului în diferite direcții: primul buton ridică palanul, al doilea îl coboară, al treilea îl deplasează spre dreapta și al patrulea spre stânga. Fiecare buton are o funcție de comutare 1NO (normal deschis), în timp ce butonul mare de oprire de urgență Ø 40 mm este proiectat ca un comutator 3NC (normal închis) și este echipat cu un mecanism de eliberare. Blocarea mecanică între perechile de mișcări împiedică funcționarea simultană în direcții opuse, sporind astfel siguranța operațională. Comutatorul suspendat XACA47141 este compatibil cu componentele ZB2BE101 pentru toate direcțiile și cu unitatea XENT1192 pentru funcția de oprire de urgență. Dispozitivul este conectat cu terminale cu șuruburi adecvate pentru 1 × 0,5...1 × 2,5 mm² fără capete de cablu sau 1 × 0,5...2 × 1,5 mm² cu capete de cablu. Intrarea cablului este asigurată cu presetupe din cauciuc, care asigură o etanșare adecvată pentru cabluri cu un diametru de 8...26 mm. Comutatorul suspendat are protecție IP65 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și jeturilor de apă, asigurând o funcționare fiabilă chiar și în medii industriale dure. Rezistența sa la impact este clasificată IK08 conform IEC 62262. Caracteristicile tehnice remarcabile ale comutatorului suspendat XACA47141 includ o gamă largă de temperaturi de funcționare de -25...+70 °C, rezistență la vibrații de 15 gn (f=10...500 Hz) și rezistență la impact de 100 gn conform standardelor IEC relevante. Unitatea are o durată de viață mecanică de 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Dispozitivul are, de asemenea, protecție la supratensiune (clasa II conform IEC 61140), cu o tensiune nominală de izolație de 400 V pentru contactele de oprire de urgență și 600 V pentru alte contacte (la gradul de poluare 3). Curentul termic convențional închis (Ithe) este de 10 A, iar ca protecție la scurtcircuit se recomandă o siguranță de tip gG de 10 A.
Schneider Electric Harmony XAC - XACA47141 - comutator suspendat complet, 4 butoane 4NO, buton de urgență 1NC date tehnice
Informații generale
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumirea scurtă a produsului: XACA
Caracteristici tehnice
Tipul stației de comutare: Dublu izolată
Materialul capacului: Polipropilenă
Tip circuit electric: Circuit de control
Tip capac: Complet, gata de utilizare
Aplicație stație de comutare: Controlul motorului liftului cu o singură viteză
Componența stației de comutare: 4 butoane + 1 buton de oprire de urgență
Tipuri de butoane de control:
Primul buton: 1 NO ridicare, lent
Al doilea buton: 1 NO coborâre, lent
Al patrulea buton: 1 NO stânga, lent
Al treilea buton: 1 NO dreapta, lent
Buton oprire de urgență: Ø 40 mm cu 3 operații de eliberare NC
Compatibilitate produs: ZB2BE101 pentru toate direcțiile, XENT1192 pentru oprire de urgență
Blocare mecanică: Blocare mecanică între perechi
Culoarea stației de comutare: Galben
Conexiuni
Terminale: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Standarde și certificări
Standarde: IEC 60204-32, UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, EN/ISO 13850: 2006
Certificări de produs: GOST, CCC
Condiții de mediu
Grad de protecție: TH
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Caracteristici de protecție
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Clasa de protecție IK: IK08 conform IEC 62262
Caracteristici de performanță
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu trepte 8–26 mm
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A IEC 60947-5-1 conform Anexei A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A IEC 60947-5-1 conform apendicelui A
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: Contacte de oprire de urgență: 400 V (grad de poluare 3) Conform IEC 60947-1
600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă: 6 kV Conform IEC 60947-1
Funcționarea contactului: Întrerupere lentă
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: buton de 10 N, 14 N oprire de urgență
Protecție la scurtcircuit: siguranță de 10 A cu element de siguranță de tip gG
