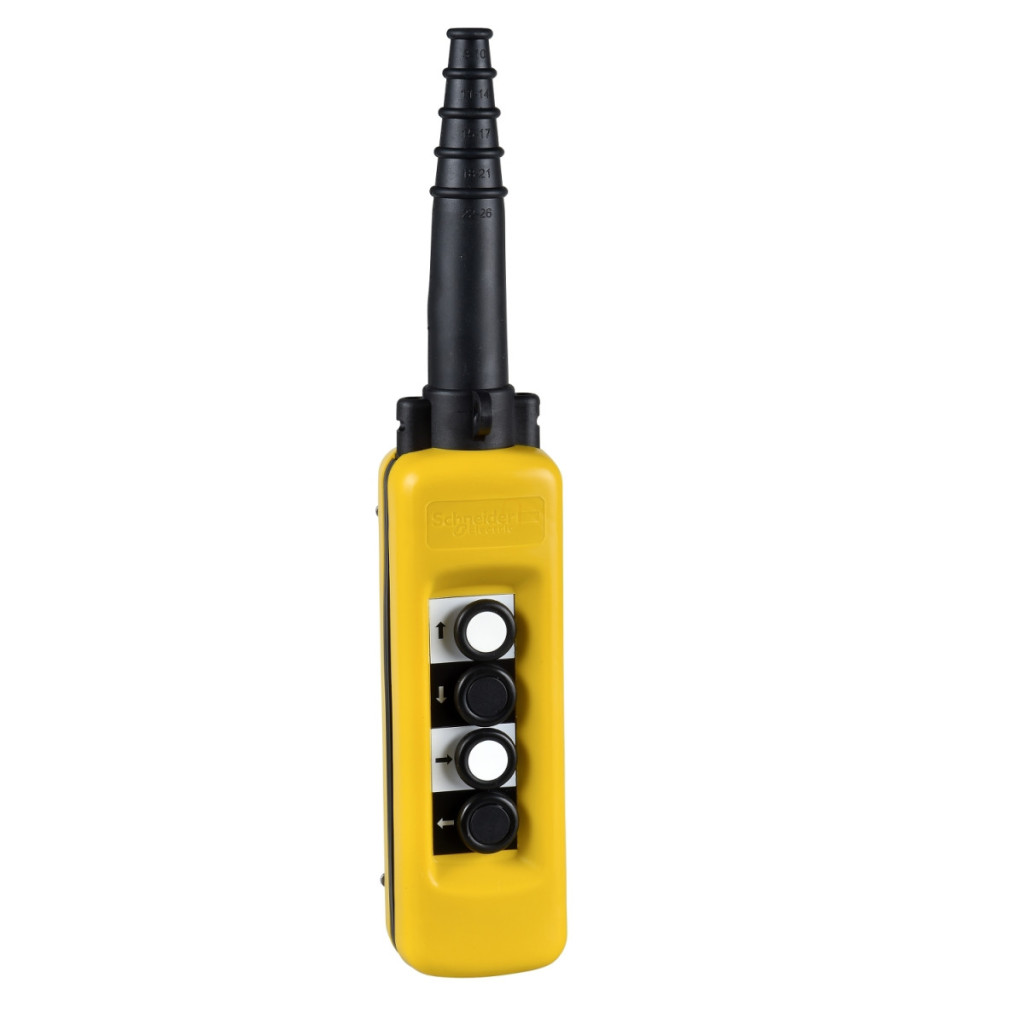

Comanda suspendată Schneider Electric Harmony XAC XACA481 este o stație de comandă profesională concepută special pentru controlul motoarelor de ridicare cu o singură viteză. Această unitate de control manuală compactă, cu carcasă din polipropilenă galbenă, are patru butoane, fiecare cu o configurație de contact 1 NC (normal închis) + 1 NO (normal deschis). Funcționalitatea butoanelor este clar definită: acestea sunt potrivite pentru emiterea de comenzi de ridicare, coborâre, mișcare la dreapta și la stânga, fiind ideale pentru controlul macaralelor și al altor echipamente de ridicare. Comutatorul suspendat Harmony XAC XACA481 oferă o siguranță excelentă datorită designului său cu izolație dublă și butoanelor cu blocare mecanică, care împiedică emiterea simultană de comenzi în direcții opuse. Gradul de protecție IP65 oferă protecție completă împotriva prafului și a jeturilor puternice de apă, în timp ce gradul de rezistență la impact IK08 garantează rezistența la impactul mecanic. Dispozitivul funcționează într-un interval de temperatură de la -25 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Dispozitivul este conectat folosind terminale cu șurub, care sunt potrivite pentru cabluri cu o secțiune transversală de 1 x 0,5...1 x 2,5 mm² fără conectori de cablu sau 1 x 0,5...2 x 1,5 mm² cu conectori de cablu. Cablul este introdus printr-un presetup din cauciuc cu trepte, care poate acomoda cabluri cu un diametru de 8-26 mm. Comutatorul este conform cu clasificările codurilor de contact A600 AC-15 și Q600 DC-13 la diferite niveluri de tensiune, asigurând o gamă largă de aplicații. Curentul termic închis convențional este de 10 A, iar tensiunea de izolație este de 600 V (la gradul de poluare 3). Întrerupătorul încastrat Schneider Electric Harmony XAC XACA481 are o durată de viață remarcabilă, cu o durabilitate mecanică de până la 1 milion de cicluri de comutare. Dispozitivul este conform cu standardele internaționale stricte, inclusiv IEC 60204-32, CSA C22.2 Nr. 14, IEC 60947-5-1 și UL 508, și are, de asemenea, certificate GOST și CCC. Rezistența la tensiune de impuls este de 6 kV (conform IEC 60947-1), iar rezistența maximă între terminale este de 25 MOhm. Dispozitivul este protejat de o siguranță de 10 A cu o siguranță cu cartuș de tip gG. În ceea ce privește puterea, se pot obține diferite niveluri de putere la diferite tensiuni în modul DC-13: 65 W la 24 V, 48 W la 48 V și 40 W la 120 V (calculat pentru 1 milion de cicluri de funcționare, la o viteză de funcționare de <60 cicluri/minut, cu un factor de încărcare de 0,5)..
Date tehnice comutator cu cablu de tragere Schneider Electric Harmony XAC XACA481
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Comutator cu cablu de tragere
Denumire scurtă a dispozitivului: XACA
Tip stație de control: Izolație dublă
Material carcasă: Polipropilenă
Tip circuit electric: Circuit de control
Tip carcasă: Unitate completă gata de utilizare
Aplicație stație de control: Controlul motorului de ridicare cu o singură viteză
Specificații element de control
Compoziția stației de control: 4 butoane
Tip buton de control:
- Primul buton 1 NC + 1 NO ridicare, lent
- Al doilea buton 1 NC + 1 NO coborâre, lent
- Al patrulea buton 1 NC + 1 NO stânga, lent
- Al treilea buton 1 NC + 1 NO dreapta, lent
Compatibilitate produs: ZB2BE102 + ZB2BE101 pentru toate direcțiile
Blocare mecanică: Blocare mecanică între perechi
Culoarea stației de control: Galben
Caracteristici electrice
Conexiuni - terminale:
- Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
- Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Intrare cablu: Presetupă din cauciuc cu intrare în trepte 8…26 mm
Marcaj cod contact:
- A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
- A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 A
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: 600 V (grad de poluare 3)
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: buton de 13 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu cartuș de tip gG
Date de performanță
Putere nominală de funcționare în W:- 40 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C- 48 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
- 65 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
Conformitate și standarde
Standarde:
- IEC 60204-32
- CSA C22.2 Nr. 14
- IEC 60947-5-1
- UL 508
Certificări de produs:
- GOST
- CCC
Grad de protecție: TH
Caracteristici de mediu
Temperatura aerului ambiant în timpul funcționării: -25…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durabilitate mecanică: 1.000.000 de cicluri
Terminale și identificatori
Descrierea terminalelor ISO n°1: (13-14)NO, (11-12)NC
Identificator terminal: (11-12)NC, (13-14)NO
