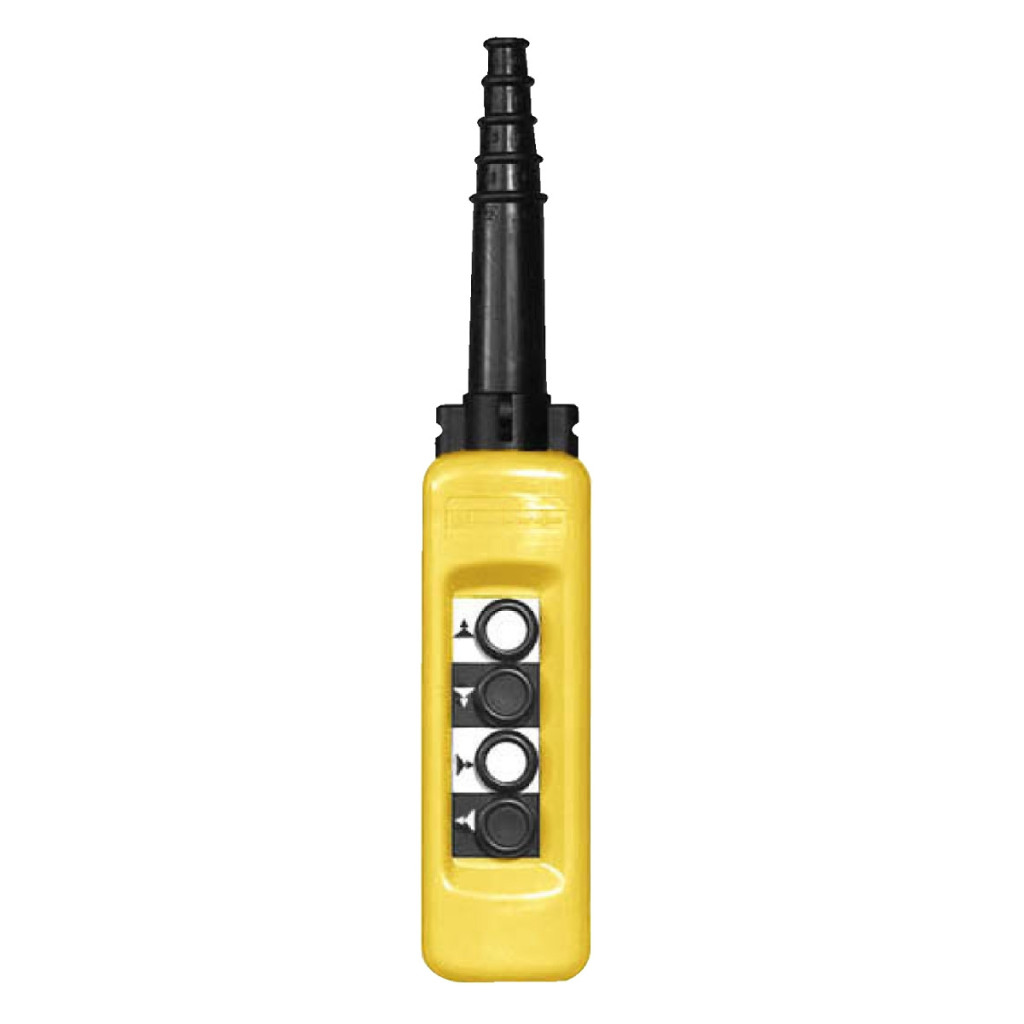

Comutatorul suspendat Schneider Electric Harmony XAC seria XACA491 reprezintă vârful de gamă în materie de control industrial fiabil, în special pentru controlul macaralelor și palanelor. Această stație de control galbenă, cu carcasă din polipropilenă și izolație dublă, este alegerea ideală pentru controlul profesional al motoarelor de ridicare cu 2 viteze, având un design compact și ergonomic. Modelul XACA491 are patru butoane, toate permițând funcționarea cu viteză lentă și rapidă în patru direcții. Primul buton este pentru ridicare (lent-rapid), al doilea pentru coborâre (lent-rapid), al treilea pentru deplasare spre dreapta (lent-rapid) și al patrulea pentru deplasare spre stânga (lent-rapid). Fiecare buton are o configurație de contact 1 NC + 2 NO, iar dispozitivul este echipat cu un blocaj mecanic special între perechi, care sporește siguranța și împiedică emiterea de comenzi conflictuale. Butoanele necesită o forță de 18 N pentru a funcționa și au o acțiune de comutare lentă, pas cu pas. Dispozitivul are protecție IP65 conform IEC 60529 și rezistență la impact IK08 conform IEC 62262, ceea ce îl face ideal pentru utilizarea în medii industriale. Dispozitivul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și +70 °C, iar temperatura de depozitare este cuprinsă între -40 °C și +70 °C. Durabilitatea sa remarcabilă este indicată de o durată de viață mecanică de 1.000.000 de cicluri. Cablurile de intrare ale dispozitivului sunt conectate printr-un port de intrare etajat, etanșat cu cauciuc, care acceptă cabluri cu diametre de 8-26 mm. Conexiunile se realizează cu borne cu șurub care acceptă cabluri cu capete de 1 x 0,5...1 x 2,5 mm² sau 1 x 0,5...2 x 1,5 mm². Dispozitivul Schneider Electric XACA491 este marcat cu codul de contact A600 AC-15 și Q600 DC-13, certificat pentru diferite valori de tensiune și curenți în conformitate cu anexa A a standardului IEC 60947-5-1. Curentul termic convențional închis de 10 A și tensiunea nominală de izolație de 600 V (la gradul de poluare 3) sporesc și mai mult fiabilitatea produsului. Protecția electrică este asigurată de o siguranță de tip gG de 10 A. Stația de control este compatibilă cu blocurile de contact XENG1191 în toate direcțiile, care trebuie comandate separat. Operatorul o poate utiliza pentru a controla un motor rotativ cu 2 viteze, pe baza schemelor de cablare incluse, unde KM este contactorul de mare viteză. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60204-32, IEC 60947-5-1 și CSA C22.2 nr. 14, și are, de asemenea, certificate GOST și CCC.
Schneider Electric Harmony XAC - XACA491 - Comutator suspendat Comutator complet pentru macara cu 4 butoane cu două viteze Date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Stație de comandă suspendată
Denumirea scurtă a dispozitivului: XACA
Informații suplimentare
Tipul stației de comandă: Izolație dublă
Materialul carcasei: Polipropilenă
Tip circuit electric: Circuit de comandă
Tip carcasă: Design complet gata de utilizare
Aplicație stație de comandă: Controlul motorului liftului cu 2 viteze
Componența stației de control: 4 butoane
Tip buton:
- Primul buton 1 NC + 2 NO ridicare, lent-rapid
- Al doilea buton 1 NC + 2 NO coborâre, lent-rapid
- Al patrulea buton 1 NC + 2 NO stânga, lent-rapid
- Al treilea buton 1 NC + 2 NO dreapta, lent-rapid
Compatibilitate produs: XENG1191 pentru toate direcțiile
Blocare mecanică: Blocare mecanică între perechi
Culoarea stației de control: Galben
Conexiuni - terminale
Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Standarde și certificări
UL 508
IEC 60204-32
IEC 60947-5-1
CSA C22.2 Nr. 14
Certificări produs: GOST, CCC
Caracteristici de protecție
Grad de protecție: TH
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu
Manșon din cauciuc cu intrare în trepte 8…26 mm
Caracteristici electrice
Marcaj cod contact:
- A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
- A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă, treptată
Rezistență maximă între contacte: 25 MOhm Forță de acționare: buton de 18 N Protecție la scurtcircuit: protecție cu siguranță de 10 A, tip gG Date privind puterea- 40 W DC-13 pentru 1.000.000 de cicluri, ciclu de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C- 48 W DC-13 pentru 1.000.000 de cicluri, ciclu de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C- 65 W DC-13 pentru 1.000.000 de cicluri, ciclu de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C. Identificarea și descrierea contactelor. Descrierea contactelor ISO n°1: (21-22)NC, (33-34)NO_CL, (13-14)NO. Identificarea terminalelor: (13-14)NO, (11-12)NC. Greutate netă: 0,625 kg. Dimensiuni. Dimensiunile depind de numărul de decupaje. Dimensiunile modelului XACA491 sunt indicate în tabelul corespunzător în mm și inci.
