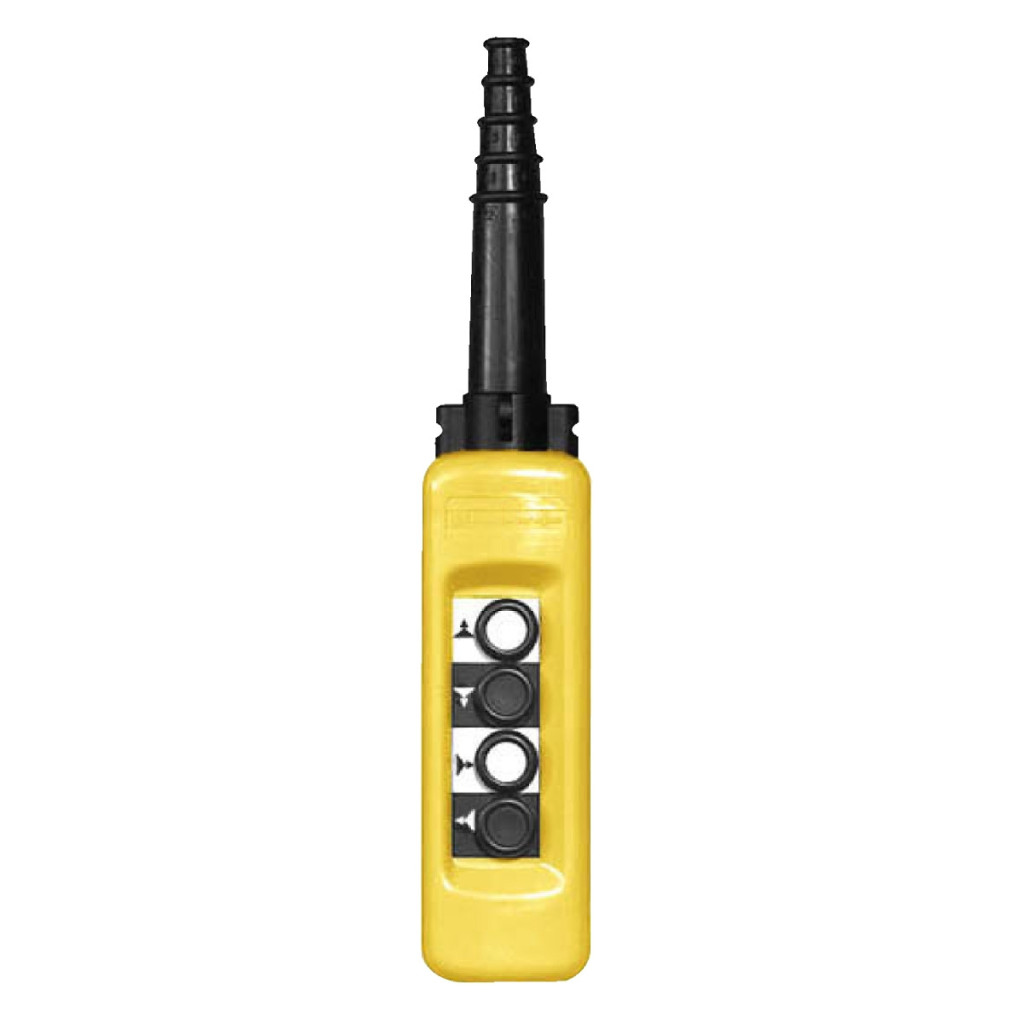

Stația de comandă suspendată XACA492 din seria Harmony XAC de la Schneider Electric este un sistem de control industrial complet și profesional, conceput special pentru controlul motoarelor de ridicare cu 2 viteze. Această stație de control completă, cu izolație dublă, acoperită cu polipropilenă galbenă, este echipată cu patru butoane cu funcții diferite pentru o eficiență maximă de funcționare. Cele patru butoane de pe stația de control suspendată XACA492 oferă funcții aranjate logic: primul buton are 1 contact NC + 2 contacte NO și asigură funcția de ridicare (lent-rapid), al doilea buton, de asemenea cu 1 contact NC + 2 contacte NO, este utilizat pentru a controla funcția de coborâre (lent-rapid), în timp ce al treilea și al patrulea buton (cu 1-1 contacte NO) permit mișcarea lentă spre dreapta și spre stânga. Există un blocaj mecanic între butoane în perechi, care împiedică activarea simultană a funcțiilor opuse, sporind astfel siguranța operațională. Sistemul este compatibil cu componentele XENG1191 (pentru direcția de ridicare/coborâre) și elementele ZB2BE101 (pentru direcția dreapta/stânga), care pot fi comandate separat. Comutatorul suspendat are protecție IP65 conform IEC 60529, ceea ce asigură o rezistență excelentă la praf și apă, și are rezistență la impact IK08 conform IEC 62262. Dispozitivul are o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -40 °C și +70 °C, ceea ce permite o gamă largă de aplicații în diferite condiții de mediu. Modelul XACA492 oferă o durabilitate mecanică remarcabilă, cu o durată de viață de 1.000.000 de cicluri, ceea ce îl face ideal pentru utilizarea industrială intensivă pe termen lung. Caracteristicile electrice ale produsului sunt, de asemenea, demne de remarcat: curent termic convențional închis de 10 A, tensiune nominală de izolare de 600 V (la gradul de poluare 3) și tensiune nominală de rezistență la impulsuri de 6 kV, în conformitate cu IEC 60947-1. Contactele sunt eșalonate și cu întrerupere lentă, asigurând un control optim. Dispozitivul este conectat folosind terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capete de cablu sau 1 x 0,5...2 x 1,5 mm² cu capete de cablu. Intrarea cablului este protejată de un manșon din cauciuc, care este potrivit pentru cabluri cu un diametru de 8-26 mm. Modelul XACA492 este conform cu numeroase standarde internaționale, inclusiv UL 508, CSA C22.2 Nr. 14, IEC 60204-32 și IEC 60947-5-1, și are, de asemenea, certificări CCC și GOST.
Schneider Electric Harmony XAC - XACA492 - Comutator suspendat Date tehnice complete ale comutatorului suspendat
Caracteristici generale
Familia de produse: Harmony XAC
Tipul produsului: Stație de control cu întrerupător suspendat
Denumire scurtă a dispozitivului: XACA
Tipul stației de control: Izolație dublă
Material carcasă: Polipropilenă
Tip circuit electric: Circuit de control
Tip carcasă: Gata de utilizare, completă
Aplicație stație de control: Controlul motorului liftului cu 2 viteze
Culoare: Galben
Butoane și control
Componența stației de control: 4 butoane
Tipuri de butoane:
- Primul buton: 1 NC + 2 NO ridicare, lent-rapid
- Al doilea buton: 1 NC + 2 NO coborâre, lent-rapid
- Al treilea buton: 1 NO dreapta, lent
- Al patrulea buton: 1 NO stânga, lent
Compatibilitate produs: XENG1191 pentru direcția de ridicare/coborâre, ZB2BE101 pentru direcția dreapta/stânga
Blocare mecanică: Blocare mecanică între perechi
Caracteristici electrice
Conexiuni - blocuri terminale: Terminal cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Intrare cablu: Manșon din cauciuc cu intrare în trepte 8...26 mm
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Funcționare contact: Eșalonată, cu întrerupere lentă
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 10 N oprire de urgență, 18 N buton
Protecție la scurtcircuit: Protecție cu siguranță de 10 A cu siguranță cartuș tip gG
Proprietăți mecanice și caracteristici de protecție
Durată de viață mecanică: 1.000.000 de cicluri
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Condiții de mediu
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Standarde și certificări
Standarde: UL 508, CSA C22.2 nr. 14, IEC 60204-32, IEC 60947-5-1
Certificări de produs: CCC, GOST
Tratament de protecție: TH
