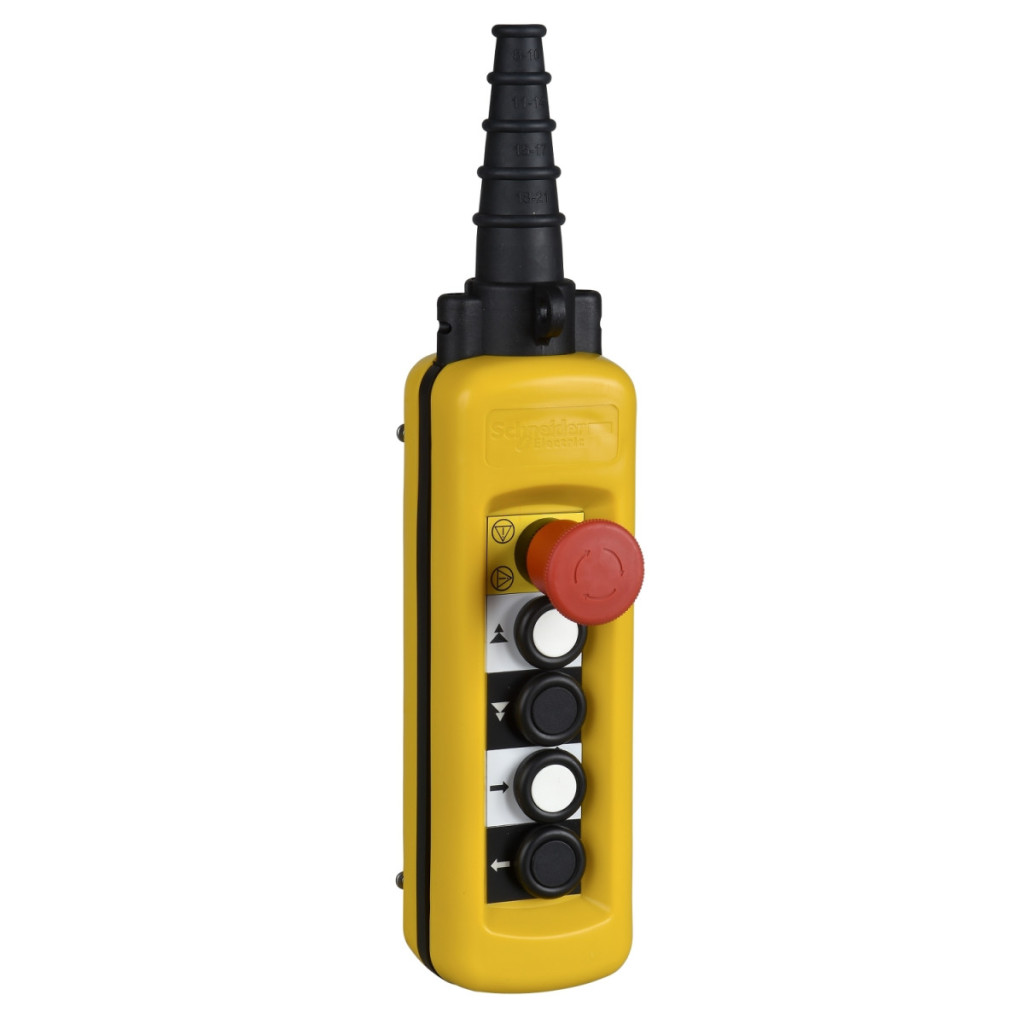

Comanda suspendată Schneider Electric Harmony XAC XACA4923 este un dispozitiv de control industrial versatil, conceput special pentru operarea macaralelor și sistemele de control al dispozitivelor de ridicare. Această unitate de control galbenă, completă și gata de utilizare are patru butoane și un buton de oprire de urgență, oferind operatorului control deplin. Modelul XACA4923 este încorporat într-o carcasă din polipropilenă cu izolație dublă și protecție IP65, fiind ideal pentru utilizarea în medii industriale. Izolația dublă oferă o protecție sporită pentru utilizator, în timp ce gradul de protecție IP65 protejează echipamentul împotriva prafului și stropirii cu apă. Protecția mecanică suplimentară este garantată de gradul de rezistență la impact IK08, în conformitate cu standardul IEC 62262. Designul unității de control permite controlul precis al motorului de ridicare cu 2 viteze, ceea ce este deosebit de important pentru mișcarea sigură și precisă a încărcăturilor grele. Comanda suspendată este proiectată ergonomic, cu o dispunere logică și ușor de utilizat a butoanelor. Cele patru butoane au funcții speciale: primul și al doilea buton (sus și jos) au 1 contact NC + 2 contacte NO pentru schimbarea vitezei lent-rapid, în timp ce al treilea și al patrulea buton (dreapta și stânga) sunt echipate cu 1 contact NO pentru mișcare lentă. Butonul de oprire de urgență are un diametru de 40 mm, este de culoare roșie, poate fi blocat și are 1 contact NC, astfel încât funcționarea poate fi oprită imediat în caz de urgență. Există un blocaj mecanic între butoane în perechi, care împiedică emiterea simultană a comenzilor opuse, sporind semnificativ siguranța. Modelul Schneider Electric XACA4923 are parametri tehnici remarcabili: curent termic convențional închis de 10 A, tensiune nominală de izolație de 600 V (la gradul de poluare 3) și tensiune nominală de impuls de 6 kV conform IEC 60947-1. Intrarea cablului este acoperită cu cauciuc, cu o intrare în trepte pentru diametre de cablu de 8 până la 26 mm. Contactele funcționează în trepte și cu întrerupere lentă, ceea ce crește durata de viață și fiabilitatea. Dispozitivul are o durabilitate mecanică excelentă și poate efectua până la 1.000.000 de cicluri de comutare. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, UL 508, IEC 60204-32 și CSA C22.2 nr. 14, și este, de asemenea, certificat GOST și CCC. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare, de la -40 °C la +70 °C. Rezistența sa la vibrații este de 15 gn (f= 10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 100 gn conform IEC 60068-2-27, ceea ce este deosebit de bun în medii industriale.
Schneider Electric Harmony XAC - XACA4923 - Întrerupător încastrat Întrerupător complet încastrat cu 4 orificii Date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau componentului: Întrerupător încastrat
Denumirea scurtă a dispozitivului: XACA
Informații suplimentare
Tipul stației de control: Izolație dublă
Materialul capacului: Polipropilenă
Tip circuit electric: Circuit de control
Tip capac: Complet, gata de utilizare
Aplicație stație de control: Controlul motorului liftului cu 2 viteze
Componența stației de control: 4 butoane + 1 oprire de urgență
Specificații butoane
Primul buton: 1 NC + 2 NO lift, lent-rapid
Al doilea buton: 1 NC + 2 NO coborâre, lent-rapid
Al treilea buton: 1 NO dreapta, lent
Al patrulea buton: 1 NO stânga, lent
Buton oprire de urgență: Ø 40 mm 1 NC cu blocare
Compatibilitate
Pentru oprire de urgență ZB2BE102
Pentru direcție ridicare/coborâre XENG1191
Pentru direcție dreapta/stânga ZB2BE101
Proprietăți mecanice
Blocare mecanică: Blocare mecanică între perechi
Culoarea stației de control: Galben
Conexiuni - conectori: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capete de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Standarde și certificări
IEC 60947-5-1
UL 508
IEC 60204-32
CSA C22.2 Nr. 14
Certificări de produs: GOST, CCC
Protecție și condiții de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Parametri electrici
Durabilitate mecanică: 1.000.000 de cicluri Intrare cablu: garnitură de cauciuc cu intrare în trepte 8–26 mm Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Funcționarea contactului: treptată, întrerupere lentă
Rezistență maximă între terminale: 25 MOhm Forță de acționare: 10 N pentru butoanele trei și patru, 18 N pentru butoanele unu și doi, 8 N pentru oprire de urgență Protecție la scurtcircuit: protecție cu siguranță de 10 A cu cartuș de siguranță de tip gG
