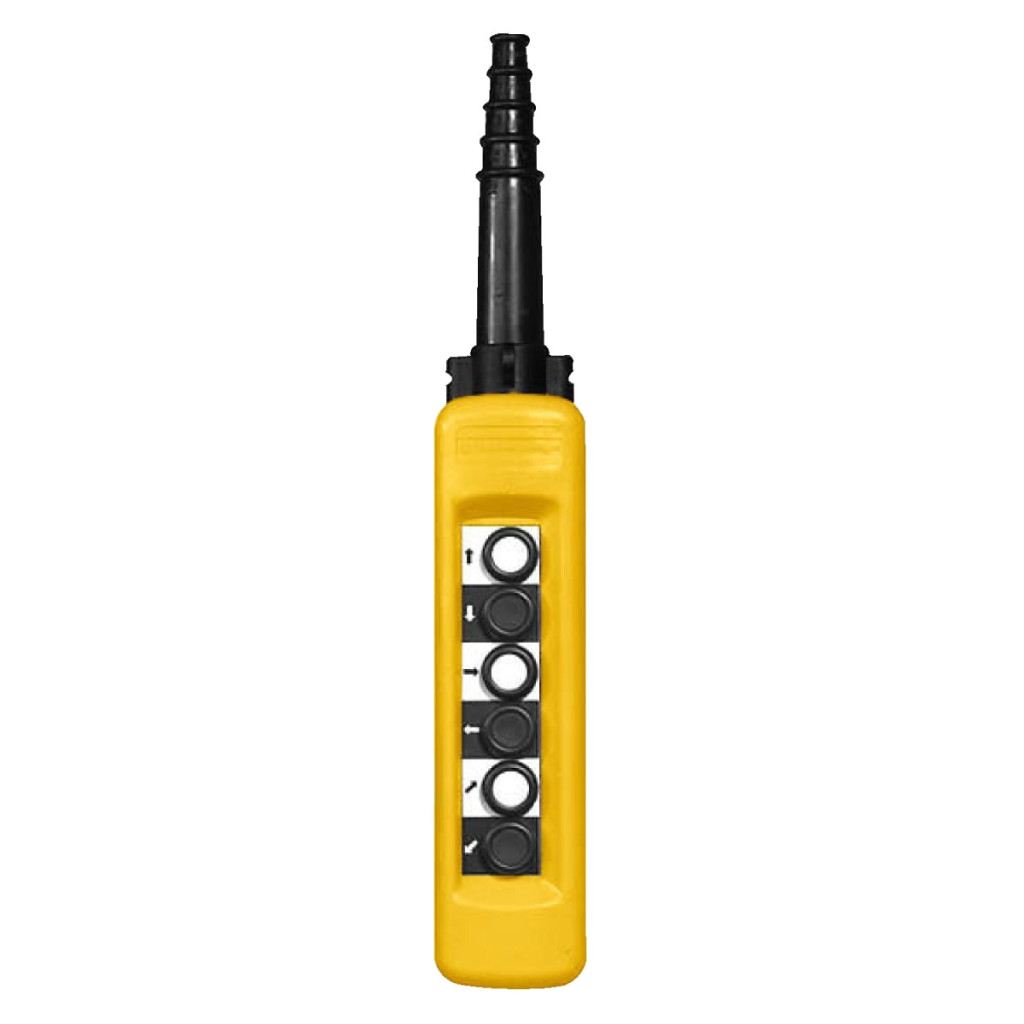

Unitatea de comandă suspendată Schneider Electric Harmony XAC seria XACA671 este o stație de comandă compactă și robustă, concepută special pentru controlul macaralelor și palanelor. Cu designul său cu 6 butoane încorporate într-o carcasă din polipropilenă galbenă, această unitate de control este soluția ideală pentru controlul precis al motoarelor de ridicare cu o singură viteză, asigurând o funcționare sigură și eficientă în medii industriale. Comanda suspendată are izolație dublă, ceea ce sporește siguranța operatorului în ceea ce privește protecția împotriva șocurilor electrice. Fiecare dintre cele 6 butoane este echipat cu 1 contact NO (normal deschis) care controlează următoarele funcții: ridicare, coborâre, mișcare la stânga, la dreapta, înainte și înapoi, toate la viteză redusă. Există un blocaj mecanic între butoane în perechi, care împiedică activarea simultană a mișcărilor opuse, sporind astfel siguranța operațională. Modelul XACA671 se remarcă prin durabilitate excepțională, dovadă fiind durata de viață mecanică de 1.000.000 de cicluri. Clasa de protecție IP65 garantează protecția împotriva prafului și a jeturilor de apă, în timp ce rezistența la impact IK08 asigură rezistența la impacturi mecanice. Intervalul de temperatură de funcționare al dispozitivului este între -25 °C și +70 °C, ceea ce permite utilizarea acestuia într-o varietate de condiții de mediu. Rezistența la vibrații și la impact (15 gn și 100 gn) sporește și mai mult fiabilitatea produsului în medii industriale dure. Comutatorul este conectat cu terminale cu șurub care acceptă 1 x 0,5...1 x 2,5 mm² fără capete de cablu sau 1 x 0,5...2 x 1,5 mm² cu capete de cablu. Intrarea cablului este etanșată cu cauciuc, în trepte, cu un diametru al cablului de 8...26 mm. Marcajul contactului este A600 AC-15 (Ue = 240 V, Ie = 3 A) și Q600 DC-13 (Ue = 250 V, Ie = 0,27 A), care oferă o capacitate de comutare adecvată pentru diverse aplicații. Protecția împotriva scurtcircuitelor poate fi asigurată de o siguranță de tip gG de 10 A. Codul produsului XACA671 este compatibil cu blocul de contact ZB2BE101 pentru toate direcțiile, care trebuie comandat separat. Dimensiunile dispozitivului în conformitate cu cele 6 decupaje sunt: lungime totală 500 mm, distanță centrală 310 mm și lățime 80 mm. Greutatea sa netă este de 0,86 kg. Întrerupătorul încastrat Schneider Electric este proiectat în conformitate cu standardele internaționale, inclusiv CSA C22.2 nr. 14, UL 508, IEC 60947-5-1 și IEC 60204-32, și are certificări CCC și GOST.
Schneider Electric Harmony XAC - XACA671 - date tehnice comutator suspendat
Caracteristici generale
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumirea scurtă a dispozitivului: XACA
Tipul stației de control: Izolație dublă
Materialul capacului: Polipropilenă
Tip circuit electric: Circuit de control
Tip capac: Gata de utilizare, complet
Aplicație stație de control: Controlul motorului liftului cu o singură viteză
Butoane de comandă
Componența stației de control: 6 butoane
Tipul butonului de control:
- Primul buton: 1 NO ridicare, lent
- Al doilea buton: 1 NO coborâre, lent
- Al treilea buton: 1 NO dreapta, lent
- Al patrulea buton: 1 NO stânga, lent
- Al cincilea buton: 1 NO înainte, lent
- Al șaselea buton: 1 NO înapoi, lent
Compatibilitate produs: ZB2BE101 pentru toate direcțiile
Blocare mecanică: Cu blocare mecanică între perechi
Culoarea stației de control: Galben
Caracteristici electrice
Conexiuni - terminale: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Standarde: CSA C22.2 Nr. 14, UL 508, IEC 60947-5-1, IEC 60204-32 Certificări de produs: CCC, GOST Tratament de protecție: TH Temperatură de funcționare: -25...70 °C Temperatură de depozitare: -40...70 °C Caracteristici mecanice -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Caracteristici mecanice
Rezistență la vibrații: 15 gn (f= 10...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 100 gn în conformitate cu IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Garnitură de cauciuc cu intrare în trepte 8...26 mm
Caracteristici de comutare
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A în conformitate cu IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A în conformitate cu IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A în conformitate cu IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A în conformitate cu IEC 60947-5-1 Anexa A
Curent termic convențional închis: 10 A
Tensiune nominală de izolare: 600 V (grad de poluare 3)
Tensiune nominală de impuls rezistentă: 6 kV în conformitate cu IEC 60947-1
Funcționare contact: Deschidere lentă
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: buton de 10 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță de tip gG
