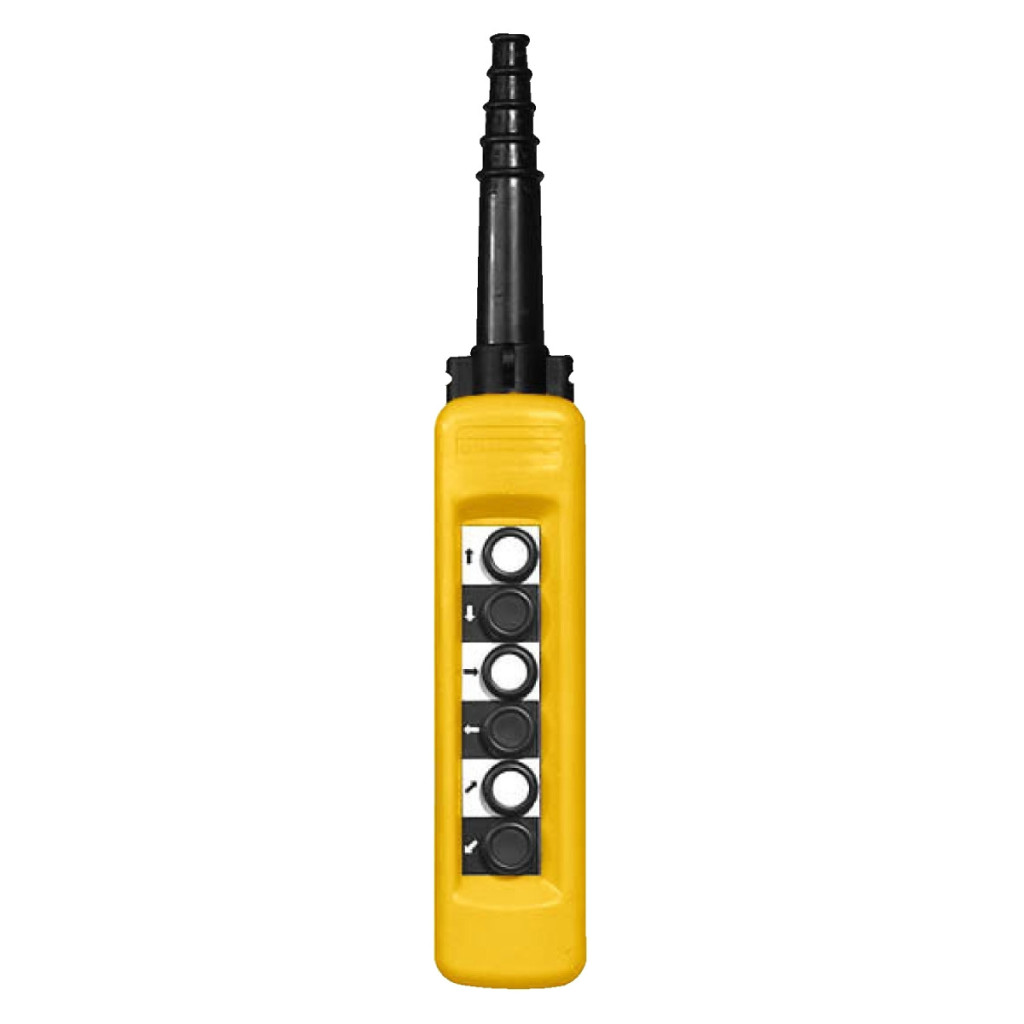

Comutatorul suspendat Schneider Electric Harmony XAC seria XACA681 este o unitate de control extrem de durabilă, concepută pentru medii industriale, oferind o soluție ideală pentru controlul sigur și eficient al macaralelor, palanelor și altor motoare de ridicare cu o singură viteză. Comanda suspendată din polipropilenă galbenă are șase butoane, care sunt interconectate mecanic în perechi pentru o funcționare sigură. Comanda suspendată Harmony XAC XACA681 are un design cu izolație dublă, care sporește siguranța operațională. Fiecare buton are un contact NO (normal deschis) și un contact NC (normal închis), iar primul buton este pentru ridicare lentă. Stația de control este special concepută pentru a controla motoarele de ridicare cu o singură viteză și dispune de interblocare mecanică între butoane, ceea ce împiedică emiterea simultană a comenzilor opuse, protejând astfel echipamentul împotriva deteriorării. Dispozitivul este compatibil cu blocurile de contact ZB2BE102 și ZB2BE101 pentru toate direcțiile, care trebuie comandate separat. Comutatorul suspendat XACA681 are un nivel ridicat de protecție împotriva influențelor externe, asigurat de protecția IP65 și rezistența la impact mecanic IK08. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 la +70 °C și are o durată de viață mecanică impresionantă de un milion de cicluri de comutare. Conectarea este posibilă datorită bornelor cu șurub care pot acomoda cabluri cu o secțiune transversală de 0,5-2,5 mm² fără cleme de cablu. Dispozitivul este livrat cu un manșon de cauciuc cu intrare de cablu în trepte, care permite utilizarea cablurilor cu un diametru de 8-26 mm. Produsul a fost proiectat și fabricat pentru a îndeplini standarde de calitate ridicate, dovadă fiind conformitatea sa cu diverse certificări și standarde, precum CSA C22.2 nr. 14 și certificarea CSA. Comutatorul suspendat XACA681 are un curent termic închis convențional de 10 A, o tensiune nominală de izolare de 500 V și o tensiune nominală de rezistență la impulsuri de 6 kV. Dispozitivul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A. Butoanele pot fi acționate cu o forță de 13 N și sunt dotate cu contacte cu rupere lentă. Prin urmare, acest comutator suspendat este alegerea ideală pentru aplicații în medii industriale în care fiabilitatea și siguranța sunt de o importanță capitală.
Schneider Electric Harmony XAC - XACA681 - întrerupător încastrat cu 6 butoane, blocare mecanică în perechi, contact NO+NC date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau componentului: Comutator dublu
Denumirea scurtă a produsului: XACA
Parametri tehnici
Tip comutator: Dublu izolat
Material carcasă: Polipropilenă
Tip circuit electric: Circuit de control
Design carcasă: Gata de utilizare
Aplicație comutator: Controlul motorului de ridicare cu o singură viteză
Compoziția comutatorului: 6 butoane
Tip buton: Primul buton 1 NC + 1 NO ridicare, lent
Compatibilitate produs: ZB2BE102 + ZB2BE101 pentru toate direcțiile
Blocare mecanică: Blocare mecanică în perechi
Culoarea comutatorului: Galben
Conexiuni - terminale: Clești cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Standarde și protecție
Standarde: CSA C22.2 Nr. 14
Certificări produs: CSA
Manipulare protecție: TH
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Categorie de supratensiune: Clasa II conform IEC 61140
Caracteristici de funcționare
Temperatură ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…70 °C Rezistență la vibrații: 15 gn (f= 10…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 100 gn conform IEC 60068-2-27 Durată de viață mecanică: 1.000.000 de cicluri Intrare cablu: Manșon din cauciuc cu intrare în trepte 8…26 mm Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: 500 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționarea contactului: Întrerupere lentă
Rezistență maximă între contacte: 25 MOhm Forță de acționare: buton de 13 N Protecție la scurtcircuit: protecție cu siguranță de 10 A cu cartuș de tip gG
Putere nominală de funcționare: 40 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
Descrierea terminalelor
Identificarea terminalelor ISO n°1: (11-12)NC
Identificarea terminalelor: (13-14)NO
Caracteristici fizice
Dimensiuni cu 6 decupaje: 500 x 310 x 80 mm
