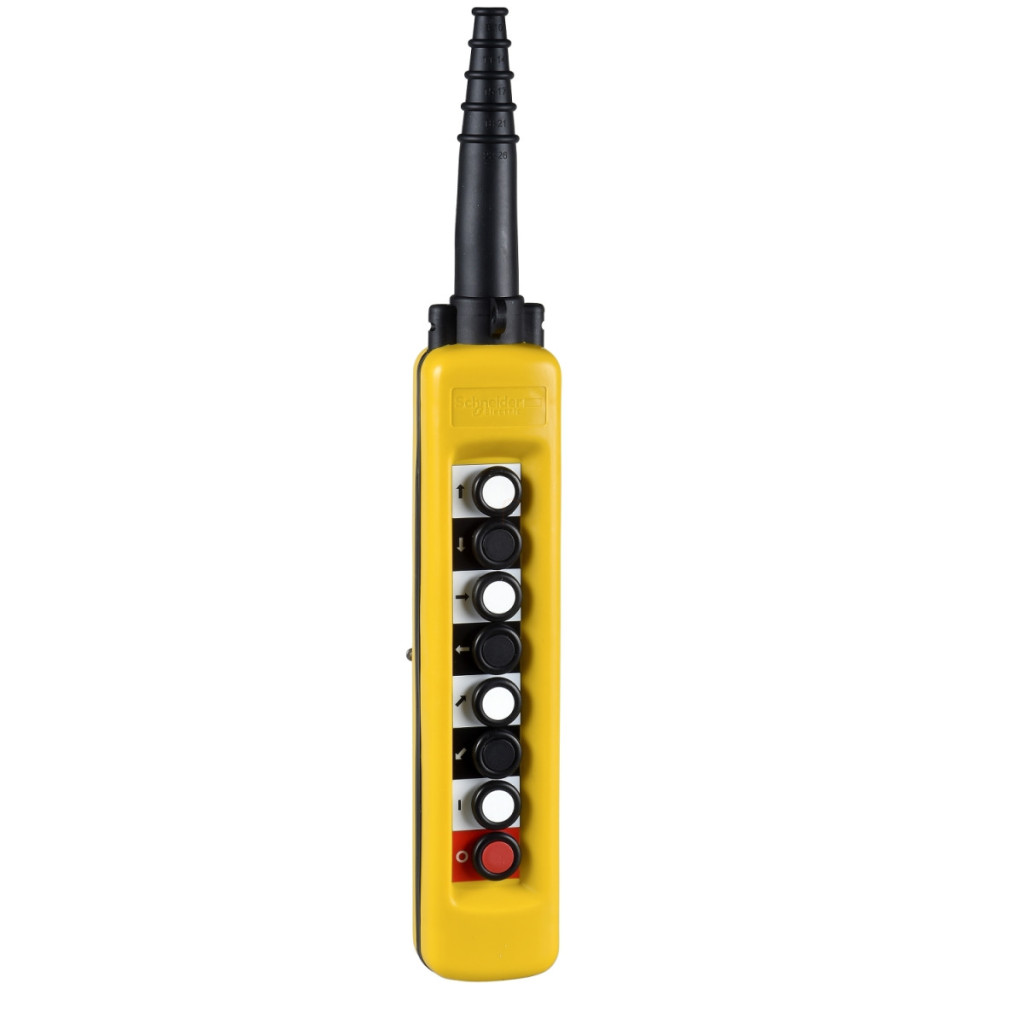

Comutatorul suspendat XACA881 din gama de produse Harmony XAC de la Schneider Electric este o stație de control robustă și fiabilă, concepută special pentru controlul motoarelor de ridicare cu o singură viteză. Acest dispozitiv cu carcasă din polipropilenă galbenă are 8 butoane, fiecare echipat cu 1 contact NC (normal închis) și 1 contact NO (normal deschis), asigurând opțiuni de control versatile. Funcțiile butoanelor sunt aranjate logic: primul buton comută ridicarea lentă, al doilea coborârea lentă, al treilea mișcarea lentă spre dreapta, al patrulea mișcarea lentă spre stânga, al cincilea mișcarea lentă înainte, al șaselea mișcarea lentă înapoi, iar al șaptelea și al optulea buton îndeplinesc funcțiile I (pornit) și O (oprit). Între fiecare pereche de butoane există un blocaj mecanic, care împiedică activarea simultană a mișcărilor în direcții opuse, sporind astfel semnificativ siguranța și prevenind deteriorarea sistemului. Forța necesară pentru acționarea butoanelor este de numai 13 N, ceea ce asigură o utilizare confortabilă chiar și în timpul lucrului prelungit. Comutatorul suspendat XACA881 are izolație dublă și protecție IP65 în conformitate cu IEC 60529, ceea ce asigură o protecție completă împotriva prafului și jeturilor de apă. De asemenea, are rezistență la impact IK08 în conformitate cu IEC 62262. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C și un interval de temperatură de depozitare de la -40 °C la +70 °C. Oferă o durabilitate mecanică remarcabilă, cu o durată de viață de 1.000.000 de cicluri de comutare. Rezistența sa la vibrații este de 15 gn (f=10-500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 100 gn conform IEC 60068-2-27. Comutatorul suspendat Schneider Electric XACA881 este conectat prin borne cu șurub, ceea ce permite conectarea cablurilor cu secțiune transversală de 1x0,5...1x2,5 mm² fără capete de cablu sau utilizarea cablurilor cu secțiune transversală de 1x0,5...2x1,5 mm² cu capete de cablu. Intrarea cablului se face printr-un manșon de cauciuc în trepte, care poate fi utilizat pentru diametre de cablu între 8 și 26 mm. Dispozitivul are un curent termic închis convențional (Ithe) de 10 A și o tensiune nominală de izolare de 600 V (la gradul de poluare 3). Protecția împotriva scurtcircuitelor trebuie asigurată de o siguranță de tip gG de 10 A. Dispozitivul este compatibil cu blocurile de contact ZB2BE102 + ZB2BE101, care trebuie comandate separat pentru fiecare direcție.
Schneider Electric Harmony XAC - XACA881 - Date tehnice comutator cu 8 butoane
Caracteristici tehnice generale
Familia de produse: Harmony XAC
Tipul produsului: Comutator suspendat
Denumirea scurtă a dispozitivului: XACA
Tipul stației de comutare: Dublu izolat
Materialul carcasei dispozitivului: Polipropilenă
Tip circuit electric: Circuit de control
Tip carcasă dispozitiv: Gata de utilizare, completă
Aplicație stație de comutare: Controlul motorului liftului cu o singură viteză
Componența stației de comutare: 8 butoane
Culoarea stației de comutare: Galben
Designul și funcțiile butoanelor
Primul buton: 1 NC + 1 NO ridicare, lent
Al doilea buton: 1 NC + 1 NO coborâre, lent
Al treilea buton: 1 NC + 1 NO dreapta, lent
Al patrulea buton: 1 NC + 1 NO stânga, lent
Al cincilea buton: 1 NC + 1 NO înainte, lent
Al șaselea buton: 1 NC + 1 NO înapoi, lent
Al șaptelea buton: 1 NC + 1 NO I
Al optulea buton: 1 NC + 1 NO O
Blocare mecanică: Blocare mecanică în perechi Compatibilitate produs: ZB2BE102 + ZB2BE101 pentru toate direcțiile Parametri electrici Denumire cod comutare: - A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
- A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
- Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
- Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Funcționare contact: Întrerupere lentă
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: buton de 13 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu cartuș de tip gG
Caracteristici de mediu
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 8...26 mm Conexiuni - terminale: - Cleme cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
- Cleme cu terminal cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Standarde și certificări
Standarde: IEC 60947-5-1, UL 508, CSA C22.2 nr. 14, IEC 60204-32 Certificări de produs: GOST, CCC Tratament de protecție: TH
