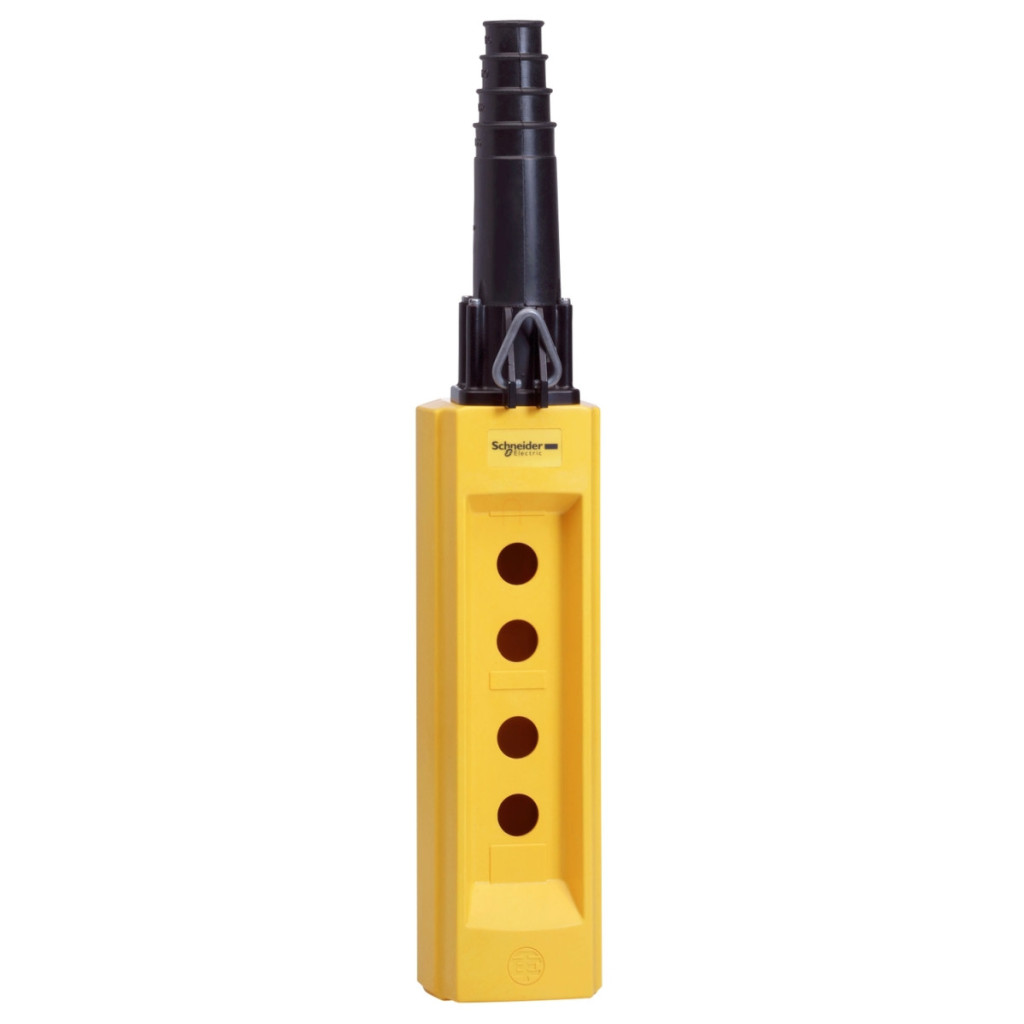

Cutia de comandă suspendată goală model XACB04 din familia de produse Schneider Electric Harmony XAC este soluția ideală pentru aplicații industriale care necesită dispozitive de comandă robuste și fiabile. Această stație de control din plastic galben este special concepută pentru medii în care mobilitatea operatorului și accesibilitatea ușoară sunt esențiale pentru o funcționare sigură și eficientă. Modelul XACB04 are 4 decupaje care pot fi echipate cu diverse elemente de control, permițând personalizarea echipamentului în funcție de cerințele specifice ale aplicației. Designul gol vă permite să instalați exact blocurile de contact și operatorii de care aveți nevoie, fie că sunt butoane, opritoare de urgență sau comutatoare selector. Comutatorul suspendat este compatibil cu diverse blocuri de contact din seria XESD, care trebuie comandate separat - de exemplu, tipurile XESD1181, XESD1281, XESD1191, XESD1291, XESD2201 sau XESD2241, în funcție de aplicație. Caracteristicile tehnice remarcabile ale produsului includ izolație dublă și protecție IP65, care asigură protecție împotriva prafului și a apei pentru o funcționare fiabilă chiar și în condiții de mediu nefavorabile. Clasa de rezistență la impact IK08 oferă protecție suplimentară împotriva impactului mecanic. Comutatorul suspendat poate fi utilizat într-un interval de temperatură de la -25 °C la +70 °C și depozitat între -40 °C și +70 °C, ceea ce permite utilizarea sa în medii industriale extreme. Intrarea de cablu cauciucată este potrivită pentru cabluri cu un diametru de 10-22 mm, asigurând o fixare sigură și protecție. Harmony XAC XACB04 este deosebit de potrivit pentru aplicații de control al motorului, cum ar fi controlul motoarelor cu o singură viteză de inversare sau al motoarelor cu două viteze de inversare cu scheme de comutare diferite. Fișa tehnică conține diagrame detaliate de cablare pentru diverse aplicații de control al motoarelor, inclusiv comutarea în două faze a motoarelor cu o singură viteză de inversare, comutarea în două faze a motoarelor cu două viteze de inversare și comutarea în trei faze a motoarelor cu o singură viteză de inversare cu inversare în două faze. Produsul respectă standarde industriale stricte, inclusiv IEC 60947-5-1 și CSA C22.2 nr. 14, și este certificat CSA tip 4. Are o durată de viață mecanică de 1.000.000 de cicluri, asigurând o utilizare fiabilă pe termen lung în medii industriale.
Schneider Electric Harmony XAC - XACB04 - Cutie de comutare goală cu 4 orificii Date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau componentului: Stație de comutare încastrată
Denumirea scurtă a dispozitivului: XACB
Caracteristici suplimentare
Tip stație de comandă: Izolație dublă
Material capac: Poliester armat cu fibră de sticlă
Tip circuit electric: Circuit de alimentare, Circuit de control
Tip capac: Capac gol
Număr de decupaje: 4 decupaje
Culoare stație de control: Galben
Intrare cablu: Manșon din cauciuc cu intrare în trepte 10...22 mm
Bară de protecție: Niciuna
Centrul decupajului de control vertical: 40 mm
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1
Certificări de produs: CSA Tip 4
Tratament de protecție: TH
Caracteristici de mediu
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri: 100 gn în conformitate cu IEC 60068-2-27
Categorie de supratensiune: Clasa II în conformitate cu IEC 61140
Grad de protecție IP: IP65 în conformitate cu IEC 60529
Grad de protecție IK: IK08 în conformitate cu IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Dimensiuni și design
Pentru acest produs este disponibil un tabel detaliat cu dimensiunile pentru diferite numere de decupaje:
Pentru 4 decupaje: b = 499 mm, b1 = 310 mm, c = 98 mm, d = 40 mm
Diametre interne ale manșonului de protecție a cablului: 10-13 mm, 13-16 mm, 16-19 mm, 19-22 mm
Opțiuni de conectare
Pentru acest produs sunt disponibile diverse diagrame de conectare pentru diferite aplicații de control al motorului, inclusiv:- Controlul unui motor reversibil cu o singură viteză (cu bloc de contact XESD1181) - Controlul unui motor reversibil cu două viteze (cu bloc de contact XESD1281) - Conexiune bifazică a unui motor reversibil cu o singură viteză (cu bloc de contact XESD1191)- Comutare în două faze a unui motor reversibil cu două viteze (cu bloc de contact XESD1291)
- Comutare trifazată a unui motor reversibil cu o singură viteză (cu blocuri de contact XESD2201 și XESD2241)
