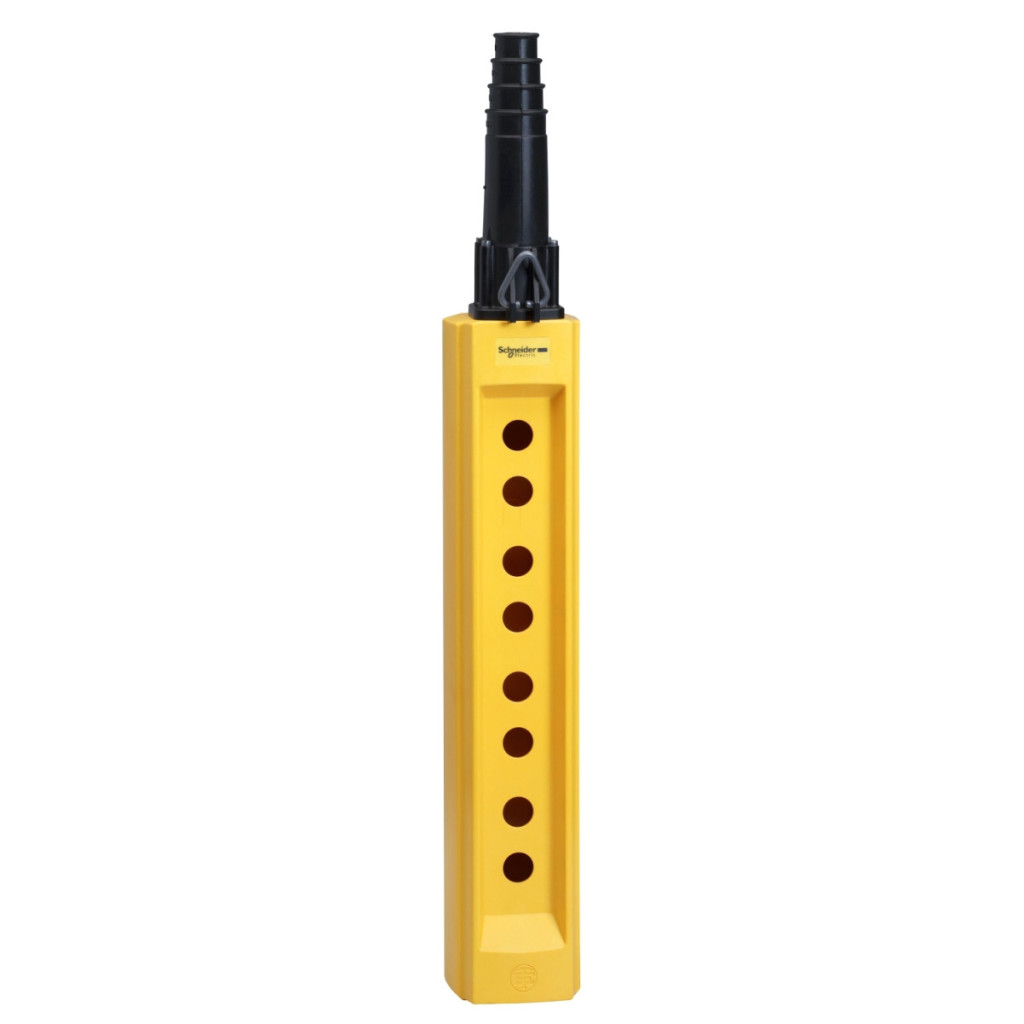

Carcasa goală pentru comutator suspendat Schneider Electric Harmony XAC seria XACB08 este o componentă esențială pentru un control industrial fiabil, concepută special pentru utilizarea în medii solicitante. Vă rugăm să rețineți: acest produs este în curs de eliminare treptată și se preconizează că va fi scos din producție la 31 martie 2026, astfel încât nu mai este recomandat pentru utilizarea în proiecte pe termen lung. Această carcasă galbenă pentru comutator suspendat, din poliester armat cu fibră de sticlă, are izolație dublă pentru siguranța maximă a utilizatorului. Modelul XACB08 are 8 decupaje, oferind o flexibilitate excelentă pentru amplasarea diverselor elemente de control. Carcasa dispozitivului este echipată cu o intrare de cablu cauciucată potrivită pentru cabluri cu un diametru de 10-22 mm, care este compatibilă cu cabluri de diferite dimensiuni datorită designului său în trepte. Parametrii tehnici ai carcasei comutatorului suspendat XACB08 sunt remarcabili. Gradul de protecție IP65 asigură o protecție completă împotriva prafului și a jeturilor de apă, în timp ce gradul IK08 garantează o rezistență excelentă la impact. Dispozitivul poate fi utilizat într-un interval de temperatură de la -25 °C la +70 °C și depozitat la temperaturi între -40 °C și +70 °C. Are o durată de viață mecanică extrem de lungă, ajungând la 1.000.000 de cicluri de comutare. Dispozitivul are o rezistență la vibrații de 15 gn (f= 10-500 Hz) în conformitate cu standardul IEC 60068-2-6, în timp ce rezistența sa la impact este de 100 gn în conformitate cu IEC 60068-2-27. Schneider Electric XACB08 este conform cu cele mai stricte standarde internaționale, inclusiv IEC 60947-5-1 și CSA C22.2 nr. 14, și este, de asemenea, certificat CSA tip 4. Atunci când se selectează dimensiunile carcasei dispozitivului, este important de reținut că modelul cu 8 decupaje are o lungime totală de 679 mm, o secțiune centrală de 490 mm și o lățime de 98 mm. Centrele decupajelor verticale de control sunt la o distanță de 40 mm una de alta. Unitatea a fost tratată cu protecție TH pentru o protecție sporită împotriva influențelor mediului. Produsul poate fi completat cu diverse blocuri de contact, cum ar fi XESD1181, XESD1281, XESD1191, XESD1291, XESD2201 sau XESD2241, care trebuie comandate separat și pot fi utilizate pentru a implementa diverse configurații de control al motorului, inclusiv motoare cu o singură viteză de inversare, motoare cu două viteze de inversare și comenzi de comutare trifazate.
Schneider Electric Harmony XAC - XACB08 - Cutie de comutare montată încastrată goală cu 8 orificii Date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Cutie de comutare încastrată
Denumire scurtă a dispozitivului: XACB
Stare: Produs scos din fabricație, data planificată pentru retragere: 31 martie 2026.
Informații suplimentare
Tip stație de control: Izolație dublă
Material capac: Poliester armat cu fibră de sticlă
Tip circuit electric: Circuit de înaltă tensiune, Circuit de control
Tip carcasă: Carcasă goală
Număr de întrerupătoare: 8 întrerupătoare
Culoare stație de control: Galben
Intrare cablu: Garnitură de cauciuc cu intrare în trepte 10...22 mm
Bară de protecție: Fără
Centrul decupajului de control vertical: 40 mm
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14
Certificări de produs: CSA tip 4
Tratament de protecție: TH
Caracteristici tehnice
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Grad de protecție IK: IK08 conform IEC 62262
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici fizice
Dimensiuni pentru modelul cu 8 decupaje:
b = 679 mm (26,73 in)
b1 = 490 mm (19,29 in)
c = 98 mm (3,86 in)
d = 40 mm (1,57 in)
