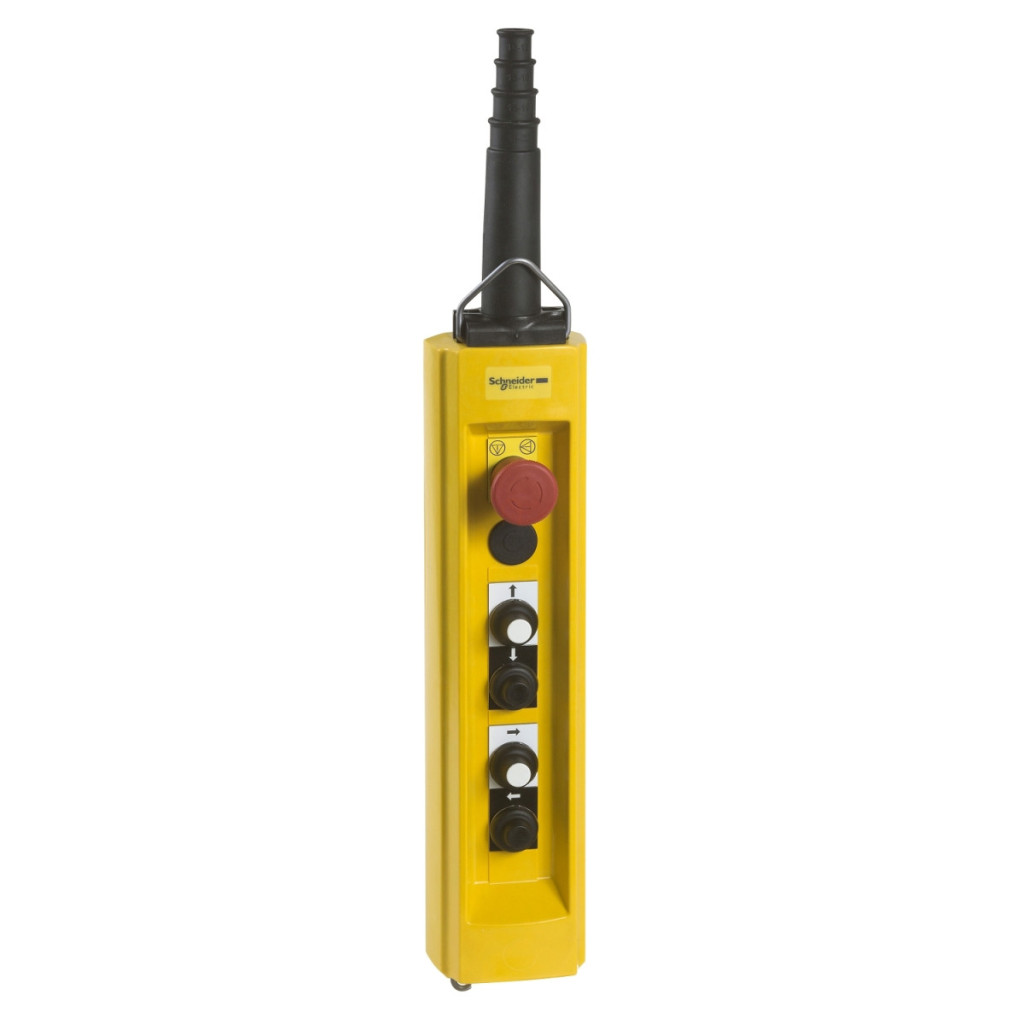

Stația de control suspendată XACB4913 din gama de produse Harmony XAC de la Schneider Electric este un dispozitiv profesional de control industrial conceput special pentru controlul motoarelor de ridicare cu o singură viteză. Acest dispozitiv cu carcasă din plastic galben, cu patru butoane și buton de oprire de urgență, este alegerea perfectă pentru funcționarea în siguranță a macaralelor, palanelor și altor echipamente industriale. Designul cu dublă izolație al modelului XACB4913 oferă o protecție sporită pentru operator. Carcasa este fabricată din poliester armat cu fibră de sticlă, care are o rezistență mecanică și chimică excelentă. Gradul de protecție IP65 asigură o protecție completă împotriva prafului și a jeturilor de apă, permițându-i să funcționeze în mod fiabil chiar și în medii industriale dure. Stația de control poate fi utilizată la temperaturi cuprinse între -25 °C și +70 °C, permițându-i să fie utilizată în condiții de mediu extreme. Butoanele de pe stația de control suspendată XACB4913 au un sistem de blocare mecanică între perechi, care împiedică activarea simultană a comenzilor în direcții opuse. Primul buton comută funcția „sus, lent” cu 2 poli, al doilea comută funcția „jos, lent” cu 2 poli, al treilea comută funcția „dreapta, lent” cu 2 poli, iar al patrulea comută funcția „stânga, lent” cu 2 poli. Butonul de oprire de urgență cu diametrul de 40 mm are 3 contacte de blocare NC și necesită o forță de acționare de 40 N, în timp ce butoanele normale pot fi acționate cu o forță de numai 17 N. Stația de control este compatibilă cu unitatea de schimbare a direcției XESD1191 și cu unitatea de oprire de urgență XACS499, extinzând și mai mult gama sa de aplicații. Produsul are o durabilitate mecanică și electrică remarcabilă: este proiectat pentru 1 milion de cicluri mecanice și, în funcție de configurație, pentru 300.000 până la 800.000 de cicluri electrice. Conexiunile circuitului sunt asigurate de borne cu șuruburi adecvate pentru cabluri cu secțiune transversală de 1x2,5 mm² sau 2x1,5 mm². Dispozitivul oferă un curent termic convențional închis de 12 A, o rezistență la tensiune de impuls nominală de 6 kV și o tensiune de izolație de 400 V (grad de poluare 3) la contactele de oprire de urgență. Intrarea cablului este asigurată de un manșon din cauciuc în trepte în intervalul 10-22 mm. Produsul este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, IEC 60204-32 și CSA C22.2 nr. 14, și are certificare CSA tip 4. Stația de control suspendată XACB4913 va fi disponibilă de la Schneider Electric până la 31 martie 2026, după care produsul va fi scos din fabricație.
Schneider Electric Harmony XAC - XACB4913 - 4 butoane, zăvor mecanic, 2 poli, + buton de urgență, 2,2 kW date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau al componentei: Stație de comandă suspendată
Denumirea scurtă a dispozitivului: XACB
Culoarea dispozitivului: Galben
Grad de protecție IP: IP65 conform IEC 60529
Informații suplimentare
Tip stație de control: Izolație dublă
Material carcasă: Poliester armat cu fibră de sticlă
Tip circuit: Circuit de transmisie a puterii
Tip carcasă: Completă, gata de utilizare
Aplicație stație de comandă: Comanda motorului de ridicare cu o singură viteză
Componente stație de comandă: 4 butoane + 1 buton de oprire de urgență
Tipuri de butoane: Buton de oprire Ø 40 mm 3 NC cu blocare
Primul buton 2 poli ridicare, lent
Al doilea buton 2 poli coborâre, lent
Al treilea buton 2 poli dreapta, lent
Al patrulea buton 2 poli stânga, lent
Compatibilitate produs
XESD1191 pentru schimbarea sensului de rotație
XACS499 pentru oprire de urgență
Caracteristici mecanice
Blocare mecanică: Cu blocare mecanică între perechi
Conexiuni - blocuri terminale: Terminale cu șurub, cu sau fără papuci de cablu 1 x 2,5 mm²
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 10...22 mm
Forță de acționare: buton de apăsare 17 N
oprire de urgență 40 N
Greutate netă: 1,26 kg
Caracteristici electrice
[Ithe] curent termic convențional închis: 12 A
[Ui] tensiune nominală de izolație: Contact oprire de urgență: 400 V (grad de poluare 3) conform IEC 60947-1
600 V conform CSA
[Uimp] tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Funcționare contact: Acțiune rapidă
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță tip cartuș aM
Putere nominală în LE: 2 LE la 240 V, certificat CSA
3 LE la 600 V, certificat CSA
5 LE la 400 V, certificat CSA
Putere nominală de funcționare în W: 2200 W AC-3 la 240 V conform IEC 60947-3 Anexa A
2200 W AC-3 la 400 V conform IEC 60947-3 Anexa A
2200 W AC-4 la 240 V conform IEC 60947-3 Anexa A
2200 W AC-4 la 400 V conform IEC 60947-3 Anexa A
Caracteristici de mediu
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60204-32
Certificări de produs: CSA Tip 4
Tratament de protecție: TH
