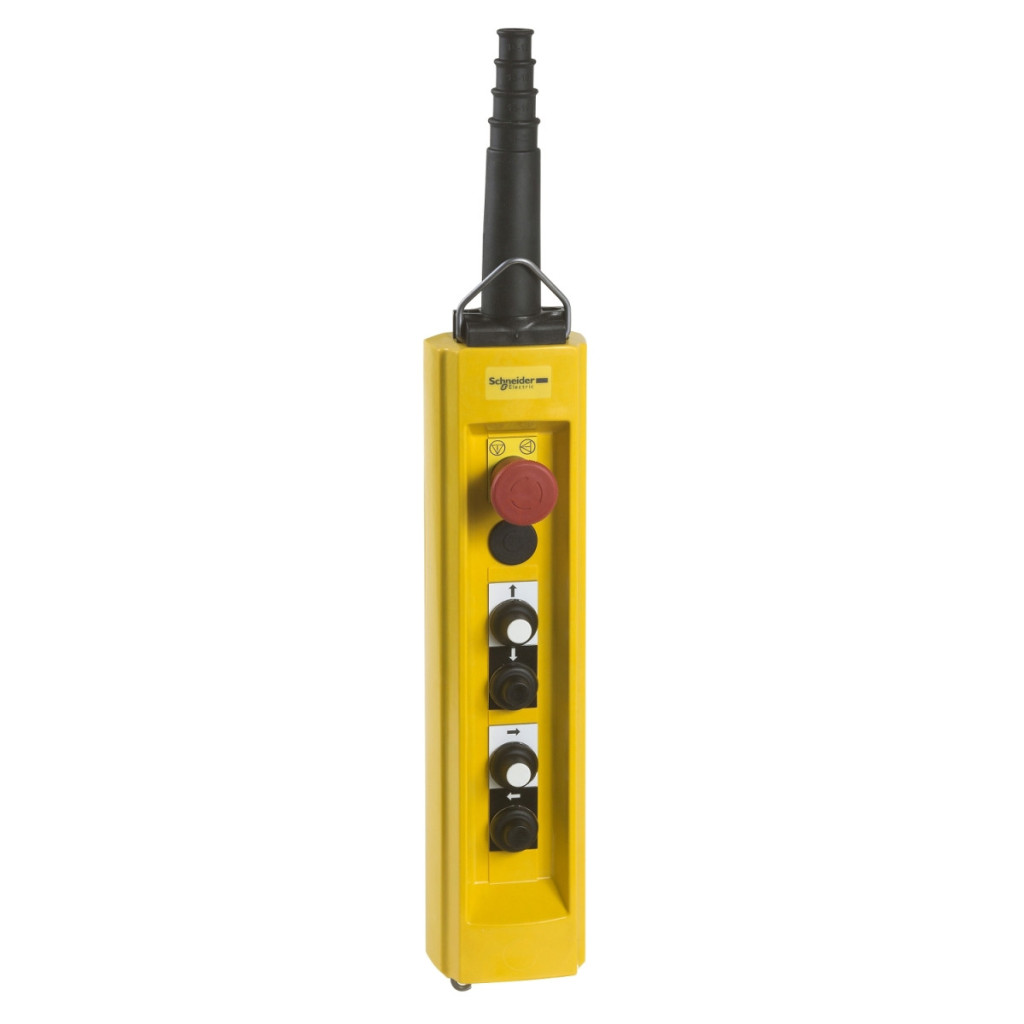

Stația de comandă suspendată Schneider Electric Harmony XAC XACB4933 este un dispozitiv de comandă compact, de înaltă calitate, conceput pentru aplicații industriale. Acest dispozitiv galben, cu capac din poliester armat cu fibră de sticlă, este soluția ideală pentru controlul motoarelor de ridicare cu o singură viteză. Produsul va fi disponibil până la 31 martie 2026, după care producătorul îl va scoate din fabricație. Stația de control XACB4933 are patru butoane și un buton de oprire de urgență, permițându-vă să controlați în siguranță echipamentul conectat. Dispunerea celor patru butoane este logică și bine gândită: primul buton este pentru ridicare cu 3 poli (lent), al doilea este pentru coborâre cu 3 poli (lent), al treilea controlează mișcarea dreapta cu 3 poli (lentă), iar al patrulea controlează mișcarea stânga cu 3 poli (lentă). Există un blocaj mecanic între butoanele apăsate în perechi, care împiedică emiterea simultană a comenzilor conflictuale. Butonul de oprire de urgență cu diametrul de 40 mm are 3 contacte de blocare NC (normal închise) și necesită o forță de acționare de 40 N, în timp ce butoanele pot fi activate cu o forță de 32 N. Gradul de protecție IP65 al XACB4933 oferă o protecție excelentă împotriva prafului și jeturilor de apă, făcând dispozitivul rezistent la medii industriale dure. Carcasa cu izolație dublă sporește și mai mult siguranța. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +70 °C. Dispozitivul are o rezistență remarcabilă la vibrații și șocuri: rezistență la vibrații de 15 gn (în intervalul de frecvență 10-500 Hz) și rezistență la șocuri de 100 gn conform IEC 60068-2-27. Conectarea se realizează cu borne cu șurub care acceptă cabluri cu secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Intrarea cablului se realizează cu un manșon de cauciuc potrivit pentru cabluri cu diametrul de 10-22 mm. Curentul termic convențional închis al dispozitivului este de 20 A, tensiunea nominală de izolație la contactul de oprire de urgență este de 400 V (grad de poluare 3) conform IEC 60947-1 și 300 V conform CSA. Tensiunea nominală de impuls rezistentă este de 6 kV conform IEC 60947-1. XACB4933 are o durabilitate electrică remarcabilă: 1.000.000 de cicluri în categoriile AC-3 și AC-4 la 400 V și 700.000 de cicluri în categoriile AC-3 și AC-4 la 240 V, cu o frecvență de funcționare de <10 cicluri/minut și un factor de încărcare de 0,4. Durabilitatea sa mecanică este, de asemenea, remarcabilă: 1.000.000 de cicluri. Produsul este capabil să controleze sisteme de 3 CP (cai putere) la 240 V și 3000 W atât la 240 V, cât și la 400 V.
Schneider Electric Harmony XAC - XACB4933 - 4 butoane, zăvor mecanic, 3 poli, + buton de urgență, 3kW date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Stație de control suspendată
Denumire scurtă a produsului: XACB
Culoare: Galben
Date suplimentare
Tip stație de comandă: Dublu izolată
Material carcasă: Poliester armat cu fibră de sticlă
Tip circuit: Circuit de transmisie a puterii
Tip carcasă: Gata de utilizare
Aplicație stație de comandă: Controlul motorului de ridicare cu o singură viteză
Componența stației de control: 4 butoane + 1 buton de oprire de urgență
Tip buton: Buton de oprire de urgență Ø 40 mm 3 NC cu blocare
Primul buton: Ridicare 3 poli, lent
Al doilea buton: Coborâre 3 poli, lent
Al treilea buton: Dreapta 3 poli, lent
Al patrulea buton: 3 poli stânga, lent
Compatibilitate produs: XESD2201 pentru operațiuni de schimbare a direcției, XACS499 pentru oprire de urgență
Blocare mecanică: Blocare mecanică între perechi
Caracteristici electrice
Intrare cablu: Manșon din cauciuc cu intrare în trepte 10...22 mm
Curent termic convențional închis: 20 A
Tensiune nominală de izolare: Contact oprire de urgență: 400 V (grad de poluare 3) conform IEC 60947-1, 300 V conform CSA
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Acțiune rapidă
Forță de acționare: buton 32 N, oprire de urgență 40 N
Protecție la scurtcircuit: protecție cu siguranță de 12 A cu cartuș de tip aM
Putere nominală în cai putere: 3 CP la 240 V
Putere nominală de funcționare în W: 3000 W la 240 V, 3000 W la 400 V
Durabilitate
Durată de viață electrică: 1.000.000 de cicluri AC-3, 3000 W la 400 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 conform IEC 60947-3 Anexa A
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Standarde și certificări
Standarde: IEC 60204-32, CSA C22.2 nr. 14, IEC 60947-5-1
Certificări de produs: CSA tip 4
Tratament de protecție: TH
