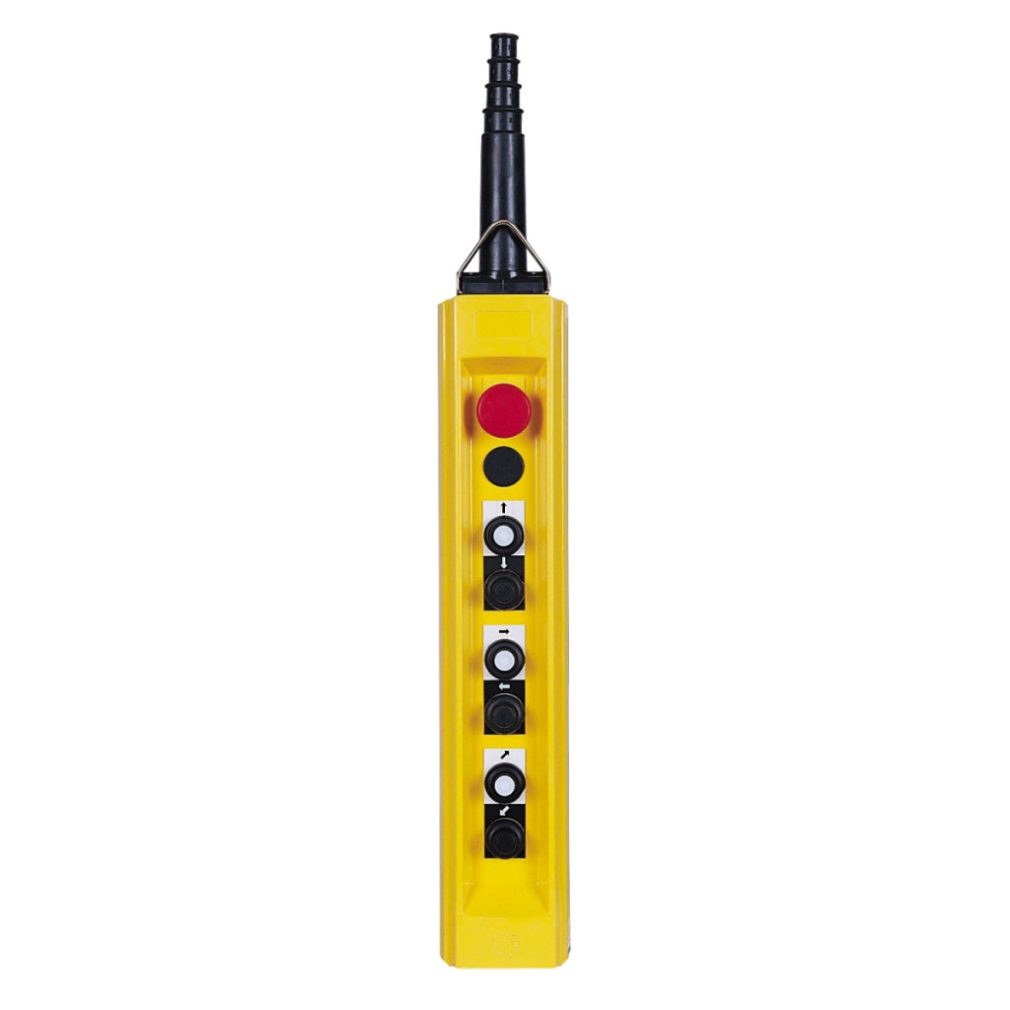

Stația de comandă suspendată Schneider Electric Harmony XAC seria XACB6933 este o unitate de comandă profesională concepută special pentru sarcini de comandă a macaralelor și palanelor. Acest dispozitiv robust, de culoare galbenă, este soluția ideală pentru comandarea motoarelor de ridicare cu o singură viteză în medii industriale. Caracteristicile tehnice remarcabile ale produsului includ o combinație de șase butoane și un buton de oprire de urgență, care oferă operatorului un control complet. Stația de control are izolație dublă și un capac din poliester armat cu fibră de sticlă, care oferă o protecție mecanică și o durabilitate excelente. Datorită clasei de protecție IP65, este protejată împotriva prafului și a jeturilor de apă, asigurând o funcționare fiabilă chiar și în medii industriale dure. Dispozitivul are un curent nominal de 20 amperi și este potrivit pentru funcționarea dispozitivelor de 3 kW atât la 240 V, cât și la 400 V. O caracteristică specială a unității de control XACB6933 este blocarea mecanică între perechile de butoane, care împiedică emiterea simultană de comenzi în direcții opuse, sporind astfel siguranța operațională. Butoanele sunt dispuse într-un mod extrem de practic, permițând controlul în sus, în jos, la stânga, la dreapta, înainte și înapoi, fiecare cu un design cu 3 poli. Butonul de oprire de urgență cu diametrul de 40 mm are o funcție de blocare 3NC, asigurând o oprire rapidă și fiabilă în caz de urgență. Unitatea de control este compatibilă cu supapa de control direcțional XESD2201 și cu unitatea de oprire de urgență XACS499. Produsul este ușor de instalat datorită manșonului de cauciuc pentru intrare cablu cu diametrul de 10-22 mm. Conexiunea este asigurată de borne cu șuruburi adecvate pentru conectarea cablurilor de 1x2,5 mm² sau 2x1,5 mm². XACB6933 este extrem de durabil, cu o durată de viață mecanică de 1.000.000 de cicluri și o durată de viață electrică de până la 1.000.000 de cicluri în modurile de funcționare AC-3 și AC-4. Dispozitivul este conform cu IEC 60947-5-1, IEC 60204-32 și CSA C22.2 nr. 14 și este certificat CSA tip 4. Este important de reținut că stația de control suspendată Schneider Electric XACB6933 este un produs care nu se mai fabrică și va fi scos din producție la 31 martie 2026. Dispozitivul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C și are un interval de temperatură de depozitare de la -40 °C la +70 °C. Produsul are o rezistență la vibrații de 15 gn (f= 10...500 Hz) conform IEC 60068-2-6 și o rezistență la impact de 100 gn conform IEC 60068-2-27. Protecția la scurtcircuit este asigurată de o siguranță aM de 12 A.
Schneider Electric Harmony XAC - XACB6933 - 6 butoane, zăvor mecanic, 3 poli, + buton de urgență, 3 kW date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Stație de control suspendată
Denumirea scurtă a dispozitivului: XACB
Date suplimentare
Tipul stației de control: Dublu izolată
Materialul capacului: Poliester armat cu fibră de sticlă
Tip circuit electric: Circuit de înaltă tensiune
Tip capac: Unitate completă gata de utilizare
Aplicație stație de comandă: Controlul motorului de ridicare cu o singură viteză
Componența stației de control: 6 butoane + 1 buton de oprire de urgență
Tipuri de butoane: Buton de oprire Ø 40 mm 3 NC cu blocare, Primul buton 3 poli ridicare, lent, Al doilea buton 3 poli coborâre, lent, Al treilea buton 3 poli dreapta, lent, Al patrulea buton 3 poli stânga, lent, Al cincilea buton 3 poli înainte, lent, Al șaselea buton 3 poli înapoi, lent
Compatibilitate produs: XESD2201 pentru control direcțional, XACS499 pentru oprire de urgență
Blocare mecanică: Blocare mecanică între perechi
Culoarea stației de control: Galben
Conexiuni - terminale: Cleme cu șurub, 1 x 2,5 mm² cu sau fără papuci de cablu, terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Standarde și certificări
Standarde: IEC 60947-5-1, IEC 60204-32, CSA C22.2 Nr. 14
Certificări de produs: CSA Tip 4
Manipulare de protecție: TH
Parametri tehnici
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529
Durată de viață mecanică: 1.000.000 de cicluri
Intrare cablu: Manșon din cauciuc cu intrare în trepte 10...22 mm
[Ithe] curent termic convențional închis: 20 A
[Ui] tensiune nominală de izolație: Contact de oprire de urgență: 400 V (grad de poluare 3) conform IEC 60947-1, 300 V conform CSA
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Funcționare contact: Acțiune rapidă
Forță de acționare: buton de 32 N, oprire de urgență de 40 N
Protecție la scurtcircuit: protecție cu siguranță de 12 A cu siguranță de tip aM
Putere nominală în LE: 3 LE la 240 V
Putere nominală de funcționare în W: 3000 W la 240 V, 3000 W la 400 V
Durată de viață electrică: 1.000.000 de cicluri AC-3, 3000 W la 400 V, frecvență de funcționare <10 cicluri/minut, factor de încărcare = 0,4 Conform anexei A la IEC 60947-3
