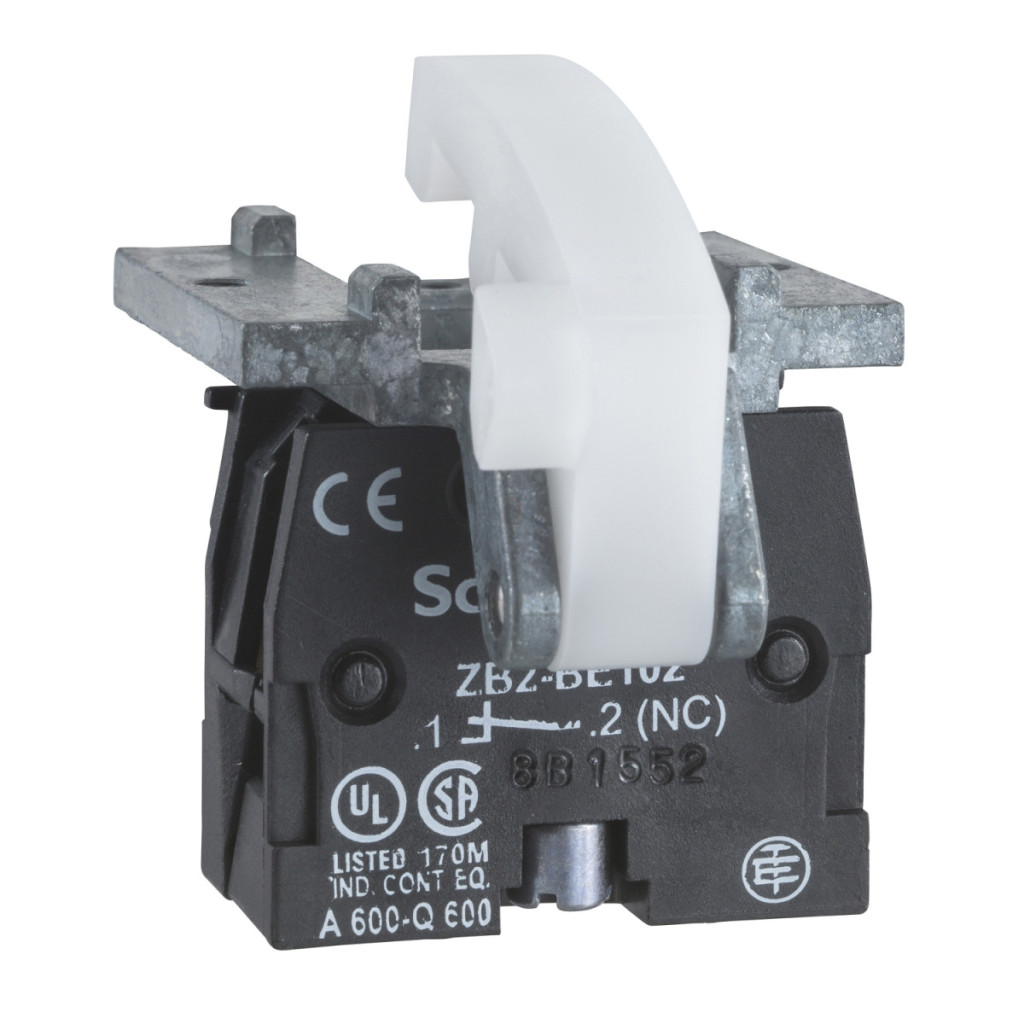

Blocul de contact XACS102 din gama de produse Harmony XAC de la Schneider Electric este o componentă de control de precizie fabricată pentru a îndeplini cele mai înalte standarde industriale. Acest element de comutare cu un singur contact, montabil pe bază, este utilizat în principal pentru conectarea circuitelor de control și este compatibil cu produsele XACA, permițând integrarea flexibilă în sistemele existente. Modelul XACS102 are caracteristici tehnice remarcabile. Dispozitivul are un contact normal închis (NC) cu funcționare cu rupere lentă. Designul cu revenire prin arc asigură o funcționare fiabilă și o revenire rapidă la poziția implicită. Terminalele cu șurub permit conectarea firelor cu o secțiune transversală de 1 x 0,5...1 x 2,5 mm² fără papuci de cablu sau 1 x 0,5...2 x 1,5 mm² cu papuci de cablu. Pe baza marcajului codului de contact, acesta are parametrii A600 AC-15, Ue = 240 V, Ie = 3 A și A600 AC-15, Ue = 600 V, Ie = 1,2 A, care sunt în conformitate cu anexa A a standardului IEC 60947-5-1. Pentru sarcini de curent continuu, se aplică specificațiile Q600 DC-13, Ue = 250 V, Ie = 0,27 A și Q600 DC-13, Ue = 600 V, Ie = 0,1 A, de asemenea în conformitate cu anexa A la IEC 60947-5-1. XACS102 se mândrește cu o durabilitate mecanică excelentă, cu o durată de viață de 1.000.000 de cicluri, garantând o funcționare fiabilă pe termen lung. În ceea ce privește alimentarea cu curent continuu, în categoria DC-13 este disponibilă o putere nominală de 65 W la 24 V, 48 W la 48 V și 40 W la 120 V. cu o durată de viață de 1.000.000 de cicluri, o frecvență de funcționare mai mică de 60 de cicluri pe oră și un factor de sarcină inductivă de 0,5, în conformitate cu anexa C la IEC 60947-5-1. Curentul termic închis convențional (Ithe) este de 10 A. Tensiunea nominală de izolare (Ui) este de 600 V, cu un grad de poluare de 3, în conformitate cu IEC 60947-1, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV, în conformitate cu IEC 60947-1. Rezistența maximă între terminale este de 25 MOhm. Forța de acționare este de 8 N, iar protecția la scurtcircuit este asigurată de o siguranță de tip gG de 10 A. În ceea ce privește condițiile de mediu, blocul de contact XACS102 poate fi utilizat într-un interval de temperatură de funcționare de -25...70 °C, în timp ce intervalul de temperatură de depozitare este de -40...70 °C. Rezistența sa la vibrații este de 15 gn (f= 10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 100 gn conform IEC 60068-2-27. Categoria de supratensiune este Clasa II, în conformitate cu IEC 61140. În ceea ce privește standardele, este conform cu CSA C22.2 nr. 14, IEC 60947-5-1 și UL 508. Produsul are o dispunere a terminalelor ISO n°1 (11-12)NC, care simplifică instalarea și cablarea.
Schneider Electric Harmony XAC - XACS102 - Contact cu eliberare lentă, N/C date tehnice
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului sau componentului: Bloc de contacte
Denumirea componentului: XACS
Tipul circuitului electric: Circuit de control
Tipul blocului de contacte: Contact simplu
Tip operator: Revenire cu arc
Compatibilitate produs: XACA
Tip și compoziție contact: 1 NC
Montare bloc: Montabil pe bază
Funcționare contact: Întrerupere lentă
Caracteristici suplimentare
Conexiune - terminale: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu papuci de cablu
Durabilitate mecanică: 1.000.000 de cicluri
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A în conformitate cu IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A în conformitate cu IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A în conformitate cu IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A în conformitate cu IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1 Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 8 N
Protecție la scurtcircuit: siguranță de tip 10 A gG
Putere nominală în W: 40 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 120 V, factor de încărcare 0,5 (sarcină inductivă) în conformitate cu IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 48 V, factor de încărcare 0,5 (sarcină inductivă) în conformitate cu IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 24 V, factor de încărcare 0,5 (sarcină inductivă) în conformitate cu IEC 60947-5-1 Anexa C
Descrierea terminalului ISO n°1: (11-12)NC
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Standarde
CSA C22.2 Nr. 14
IEC 60947-5-1
UL 508
