XACS104 din gama Harmony XAC de la Schneider Electric este un bloc de contact unic de înaltă calitate, conceput în principal pentru circuite de control. Acest bloc de contact cu revenire prin arc are două contacte normal închise (2NC) care asigură o funcționare cu întrerupere lentă. Produsul este compatibil cu dispozitivele XACA și este disponibil într-o versiune de montare de bază. Parametrii electrici ai Schneider XACS104 sunt impresionanți: curentul termic convențional închis este de 10 A, iar tensiunea nominală de izolație este de 600 V (la gradul de poluare 3), în conformitate cu standardul IEC 60947-1. Tensiunea nominală de impuls este de 6 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor. Rezistența de contact este de maximum 25 MOhm, în timp ce forța de acționare este de numai 11 N. Protecția împotriva scurtcircuitelor poate fi realizată cu o siguranță de tip gG de 10 A. Contactele sunt codificate A600 AC-15 (Ue = 240 V, Ie = 3 A sau Ue = 600 V, Ie = 1,2 A) și Q600 DC-13 (Ue = 250 V, Ie = 0,27 A sau Ue = 600 V, Ie = 0,1 A) în conformitate cu anexa A la IEC 60947-5-1. Blocul de contact Schneider Electric XACS104 a fost proiectat ținând cont de cerințele practice de aplicare. Produsul este conectat folosind terminale cu șurub care acceptă conductori cu o secțiune transversală de 1 x 0,5...1 x 2,5 mm² fără capete de cablu sau 1 x 0,5...2 x 1,5 mm² cu capete de cablu. Dispozitivul are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare. Datele privind performanța de funcționare sunt excelente la diferite niveluri de tensiune: oferă 40 W DC-13 la 120 V, 48 W la 48 V și 65 W la 24 V, toate pentru 1.000.000 de cicluri, cu o frecvență de comutare de <60 pe minut și un factor de încărcare de 0,5 (sarcină inductivă) în conformitate cu anexa C la IEC 60947-5-1. Conectorii sunt marcați ISO n°1 (21-22)NC și (11-12)NC. Blocul de contact Schneider Electric XACS104 este conform cu mai multe standarde internaționale, precum UL 508, CSA C22.2 nr. 14 și IEC 60947-5-1. Caracteristicile sale de mediu sunt, de asemenea, demne de remarcat: intervalul său de temperatură de funcționare este de la -25 la +70 °C, iar intervalul de temperatură de depozitare este de la -40 la +70 °C. Rezistența la vibrații a dispozitivului este de 15 gn (f = 10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 100 gn conform IEC 60068-2-27. Categoria sa de supratensiune este Clasa II conform IEC 61140. Este ideal pentru utilizarea în medii industriale și sisteme de control în care fiabilitatea și durata lungă de viață sunt cerințe esențiale.

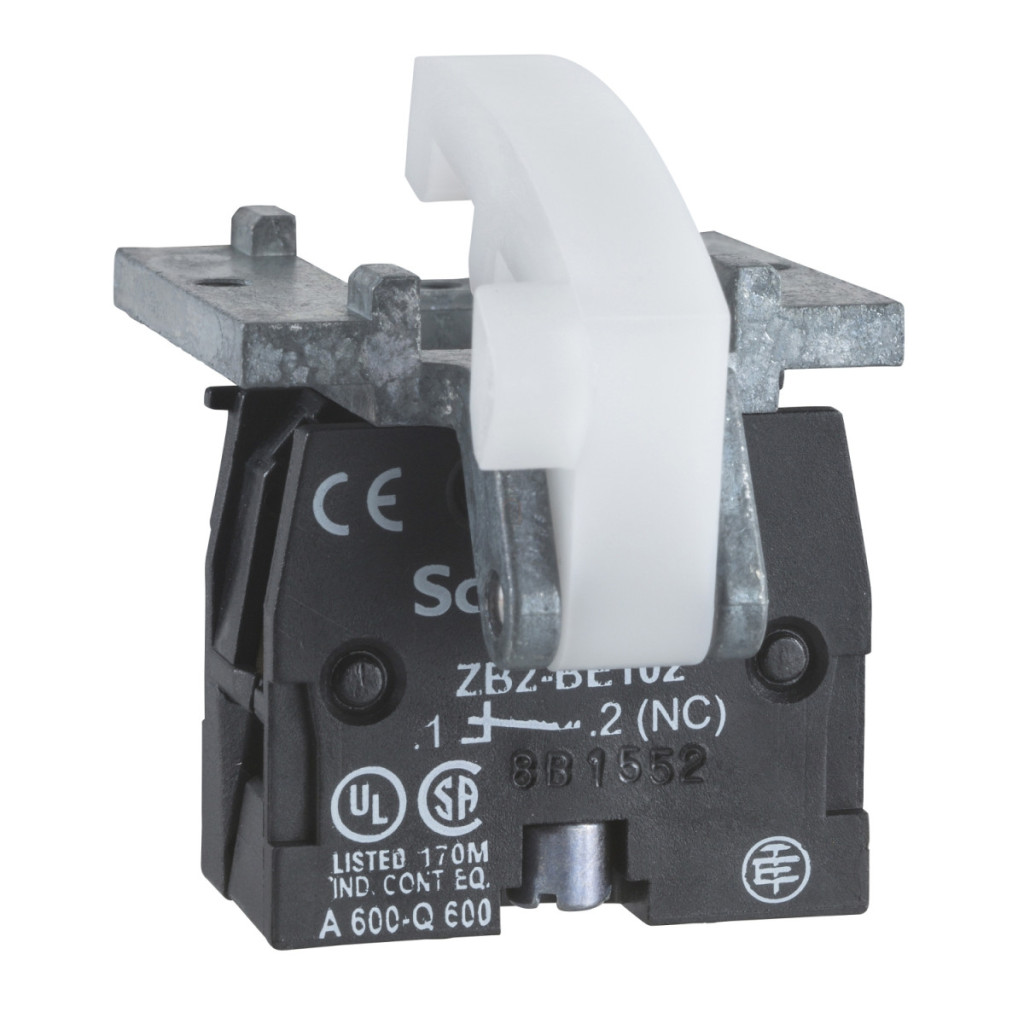

Schneider Electric Harmony XAC - XACS104 - Contact cu eliberare lentă, N/C+N/C date tehnice
Date generale
Familia de produse: Harmony XAC
Tipul produsului: Bloc de contacte
Denumirea componentei: XACS
Tipul circuitului electric: Circuit de control
Tipul blocului de contacte: Contact unic
Tipul de funcționare:Revenire cu arc Compatibilitate produs: XACA Tip și compoziție contact: 2 NC Montare bloc: Montare de bază Funcționare contact: Întrerupere lentă Parametri electrici Conectori - blocuri terminale: Terminale cu șurub Întrerupere lentă
Parametri electrici
Conectori - blocuri terminale: Blocuri terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capete de cablu
Blocuri terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Durată de viață mecanică: 1.000.000 de cicluri
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis: 10 A
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 11 N
Protecție la scurtcircuit: siguranță de 10 A cu suport pentru siguranță tip cartuș gG
Date de performanță
Putere nominală de funcționare în W: 40 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 C
65 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 C anexă
Descrierea blocului terminal ISO n°1: (21-22)NC
(11-12)NC
Standarde și condiții de mediu
Standarde: UL 508
CSA C22.2 nr. 14
IEC 60947-5-1
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...70 °C
Rezistență la vibrații: 15 gn (f = 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
