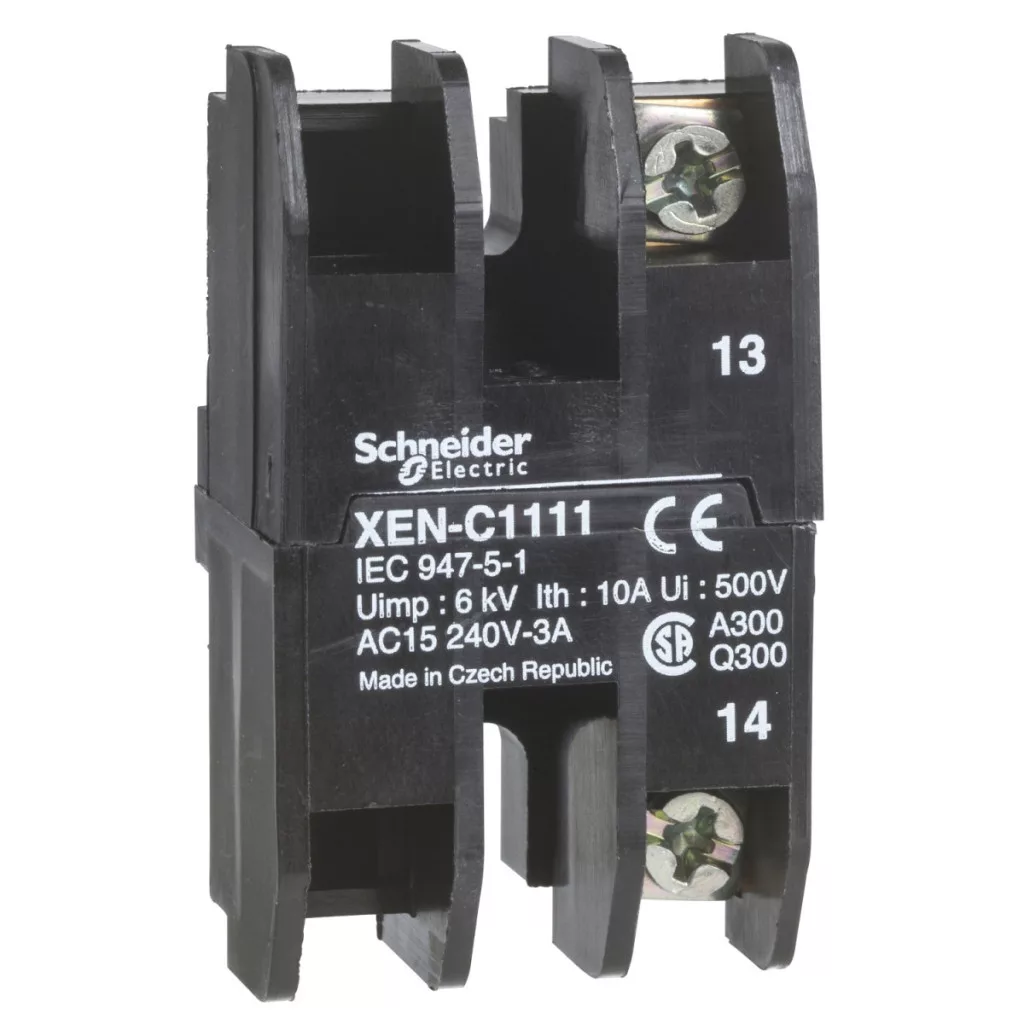

Blocul de contact Schneider Electric Harmony XAC XENC1111 este o componentă de control industrial de înaltă calitate, concepută special pentru circuitele de control. Acest element cu un singur contact și revenire prin arc face parte din familia de produse Harmony XAC, care oferă o soluție fiabilă și durabilă pentru diverse aplicații industriale. Modelul XENC1111 este conceput în principal pentru circuite de control și are un contact normal deschis (1NO). Un avantaj cheie al acestui dispozitiv este opțiunea de montare frontală, care facilitează instalarea și întreținerea. Blocul de contact este potrivit în special pentru aplicații cu o singură viteză și este compatibil cu produsele XACM și XACB. Designul fără blocare mecanică asigură o utilizare flexibilă, în timp ce contactul cu rupere lentă permite un control precis. Din punct de vedere tehnic, blocul de contact Schneider Electric XENC1111 are parametri remarcabili. Dispozitivul este echipat cu terminale cu șurub care permit conectarea firelor cu o secțiune transversală de 1 x 2,5 mm² sau 2 x 1,5 mm², cu sau fără capete de cablu. Durata sa de viață mecanică este impresionantă, cu până la 1.000.000 de cicluri de funcționare. Marcajul codului de contact este A300 AC-15 (Ue = 240 V, Ie = 3 A) și Q300 DC-13 (Ue = 250 V, Ie = 0,27 A) conform anexei A la IEC 60947-5-1. Curentul termic închis convențional este de 10 A, în timp ce tensiunea nominală de izolație este de 500 V (grad de poluare 3) în conformitate cu IEC 60947-1. Tensiunea nominală de impuls este de 6 kV, iar rezistența maximă între terminale este de 25 MOhm. Blocul de contact Schneider Electric XENC1111 poate fi utilizat la diferite niveluri de putere de funcționare. În modul DC-13, calculat pentru 1.000.000 de cicluri, la o viteză de funcționare de <60 cicluri/minut și un factor de încărcare de 0,5 (sarcină inductivă), puterile nominale sunt: 60 W la 24 V, 45 W la 48 V și 42 W la 120 V. În modul AC-15, puterea de funcționare exprimată în VA este: 140 VA la 24 V, 385 VA la 48 V, 455 VA la 230 V și 525 VA la 127 V, toate la o frecvență de 50/60 Hz. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -25 și 70 °C și depozitat la temperaturi cuprinse între -40 și 70 °C. Rezistența sa la vibrații este de 15 gn (f= 10 până la 500 Hz), iar rezistența la șocuri este de 100 gn, în conformitate cu standardele IEC.
Date tehnice bloc de contact Schneider Electric Harmony XAC XENC1111
Informații generale
Familia de produse: Harmony XAC
Tipul produsului: Bloc de contacte
Denumirea componentei: XENC
Tipul circuitului electric: Circuit de control
Aplicația blocului de contacte: Viteză unică
Tip bloc de contact: Unic
Tip actuator: Revenire cu arc
Compatibilitate produs: XACM, XACB
Blocare mecanică: Fără blocare mecanică
Tip și compoziție contact: 1 NO
Montare bloc: Montare frontală
Funcționare contact: Întrerupere lentă
Caracteristici electrice
Conectori - terminale: Terminale cu șurub, 1 x 2,5 mm² cu sau fără capăt de cablu
Terminale cu șurub, 2 x 1,5 mm² cu sau fără papuci de cablu
Durată de viață mecanică: 1.000.000 de cicluri
Marcaj cod contact: A300 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
Q300 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A. Tensiune nominală de izolare [Ui]: 500 V (grad de poluare 3) conform IEC 60947-1. Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1. 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță tip cartuș gG
Date de performanță
Putere nominală de funcționare în W:
42 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut viteză de funcționare la 120 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C anexă
45 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut la 48 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C
60 W DC-13 pentru 1.000.000 de cicluri, <60 cicluri/minut la viteza de funcționare la 24 V, factor de încărcare 0,5 (sarcină inductivă) conform IEC 60947-5-1 C anexă
Putere nominală de funcționare în VA:
140 VA AC-15 pentru 1.000.000 de cicluri, <60 cicluri/minut viteză de funcționare la 24 V 50/60 Hz, factor de încărcare 0,5 (sarcină inductivă)
385 VA AC-15 pentru 1.000.000 de cicluri, <60 cicluri/minut la viteza de funcționare la 48 V 50/60 Hz, factor de încărcare 0,5 (sarcină inductivă)
455 VA AC-15 pentru 1.000.000 de cicluri, <60 cicluri/minut la viteza de funcționare 230 V 50/60 Hz, factor de încărcare 0,5 (sarcină inductivă)
525 VA AC-15 pentru 1.000.000 de cicluri, <60 cicluri/minut la 127 V 50/60 Hz, factor de încărcare 0,5 (sarcină inductivă)
Condiții de mediu
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
