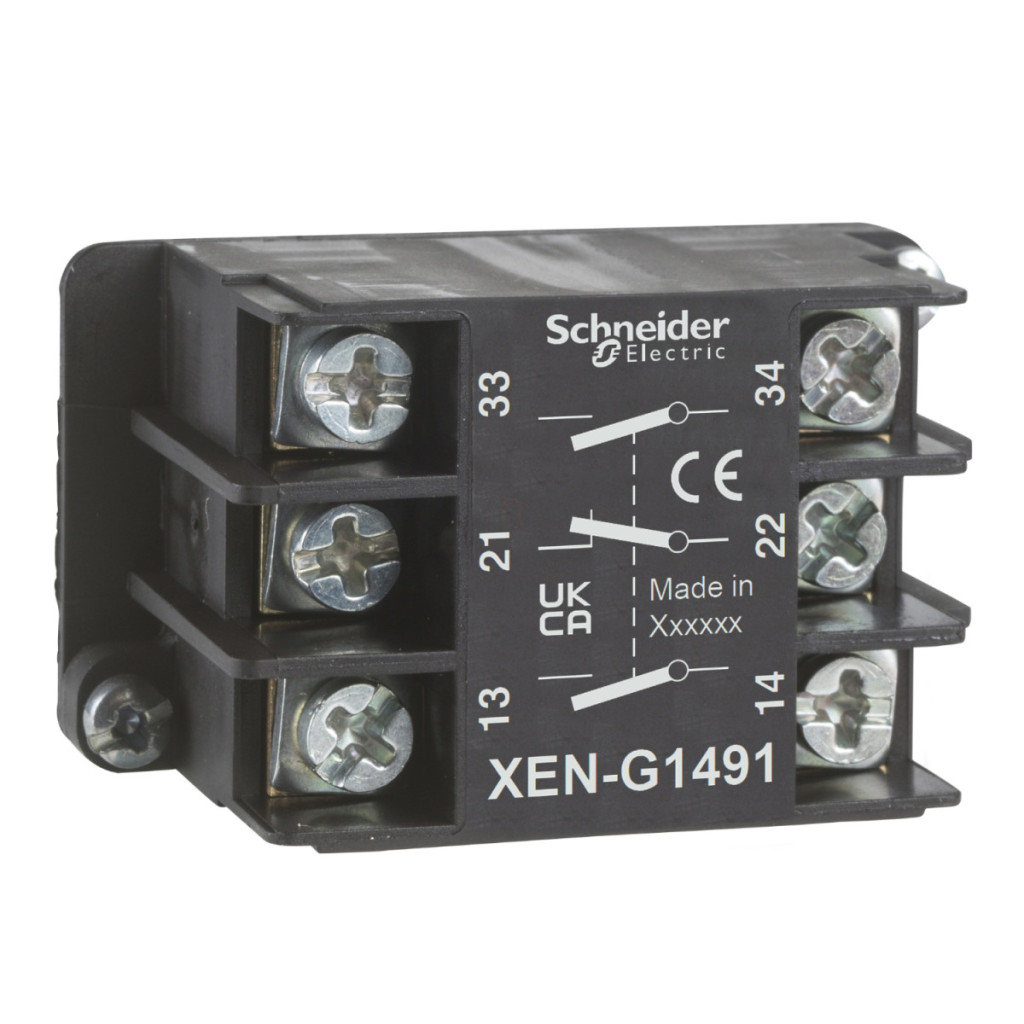

Blocul cu un singur contact XENG1491 din gama de produse Harmony XAC de la Schneider Electric este o unitate de circuit de control fiabilă, de calitate industrială, ideală pentru utilizarea într-o varietate de sisteme de automatizare și control. Acest component de precizie este proiectat ca parte a seriei Harmony XAC, special pentru funcționarea cu revenire prin arc, cu o singură viteză. Dispozitivul de contact XENG1491 este format din 1 contact NC (normal închis) și 2 contacte NO (normal deschise), oferind opțiuni versatile de comutare în circuitele de control. Designul său montabil frontal facilitează instalarea și întreținerea. Produsul este compatibil cu capetele XACA9... și cu familia de produse XACA în general, permițând integrarea flexibilă în sistemele Schneider Electric existente. Contactele sunt cu eliberare lentă și simultană, asigurând comutarea precisă și fiabilă. Din punct de vedere tehnic, XENG1491 are parametri remarcabili. Tehnologia sa cu borne cu șurub poate fi utilizată pentru cabluri cu secțiune transversală de 1 x 0,5...1 x 2,5 mm² fără capete de cablu sau pentru cabluri cu secțiune transversală de 1 x 0,5...2 x 1,5 mm² cu capete de cablu. Durata sa de viață mecanică este de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă chiar și în condiții de utilizare intensivă pe termen lung. Marcajul codului de contact este A600 AC-15 (3 A la 240 V, 1,2 A la 600 V) și Q600 DC-13 (0,27 A la 250 V, 0,1 A la 600 V) în conformitate cu anexa A la IEC 60947-5-1. Curentul termic închis convențional [Ithe] este de 10 A, tensiunea de izolare [Ui] este de 600 V (la gradul de poluare 3), iar rezistența la tensiune de impuls [Uimp] este de 6 kV, în conformitate cu IEC 60947-1. Rezistența maximă între terminale este de 25 MOhm, iar forța de acționare este de 18 N. Pentru protecția împotriva scurtcircuitelor se recomandă o siguranță de tip gG de 10 A. Puterea nominală de funcționare pentru sarcini inductive de curent continuu (DC-13) 40 W la 120 V, 48 W la 48 V și 65 W la 24 V, în toate cazurile pentru 1.000.000 de cicluri, la o viteză de funcționare de <60 cicluri/minut, cu un factor de încărcare de 0,5, în conformitate cu anexa C la IEC 60947-5-1. Desemnarea ISO a terminalelor: (21-22)NC, (13-14)NO și (33-34)NO. În ceea ce privește mediul de funcționare, blocul de contact XENG1491 poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C, cu un interval de temperatură de depozitare cuprins între -40 °C și +70 °C. Rezistența sa la vibrații este de 15 gn (f=10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 100 gn conform IEC 60068-2-27, ceea ce permite utilizarea în medii industriale dure. Categoria de supratensiune este Clasa II conform IEC 61140. Produsul este conform cu standardele IEC 60947-5-1, CSA C22.2 Nr. 14 și UL 508, fiind astfel sigur pentru utilizare într-un mediu internațional.
Schneider Electric Harmony XAC - XENG1491 - Simplu, 1 viteză, eliberare lentă, N/C+N/O+N/O, pentru comutator suspendat Date tehnice
Date generale
Familia de produse: Harmony XAC
Tipul produsului: Bloc de contacte
Denumirea componentei: XENG
Tipul circuitului: Circuit de control
Aplicația blocului de contacte: Viteză unică
Tip bloc de contact: Unic
Tip operator: Revenire cu arc
Compatibilitate produs: XACA9...cap, XACA
Date de contact
Tip și compoziție contact: 1 NC + 2 NO
Metodă de montare bloc: Montare frontală
Funcționare contact: Eliberare lentă, simultană
Marcaj cod conexiune: A600 AC-15, Ue = 240 V, Ie = 3 A (conform IEC 60947-5-1 Anexa A)
A600 AC-15, Ue = 600 V, Ie = 1,2 A (conform IEC 60947-5-1 Anexa A)
Q600 DC-13, Ue = 250 V, Ie = 0,27 A (conform IEC 60947-5-1 Anexa A)
Q600 DC-13, Ue = 600 V, Ie = 0,1 A (conform IEC 60947-5-1 Anexa A)
Caracteristici electrice
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între contacte: 25 MOhm
Forță de acționare: 18 N
Protecție la scurtcircuit: Siguranță de tip 10 A gG
Putere nominală de funcționare
40 W DC-13 pentru 1000000 de cicluri, viteză de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) Conform IEC 60947-5-1 Anexa C
Conexiuni
Terminale: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu capăt de cablu
Desemnarea terminalelor conform ISO: (21-22)NC, (13-14)NO, (33-34)NO
Caracteristici mecanice
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici de mediu
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură de depozitare: -40…70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la impact:100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
Greutate netă: 0,04 kg
