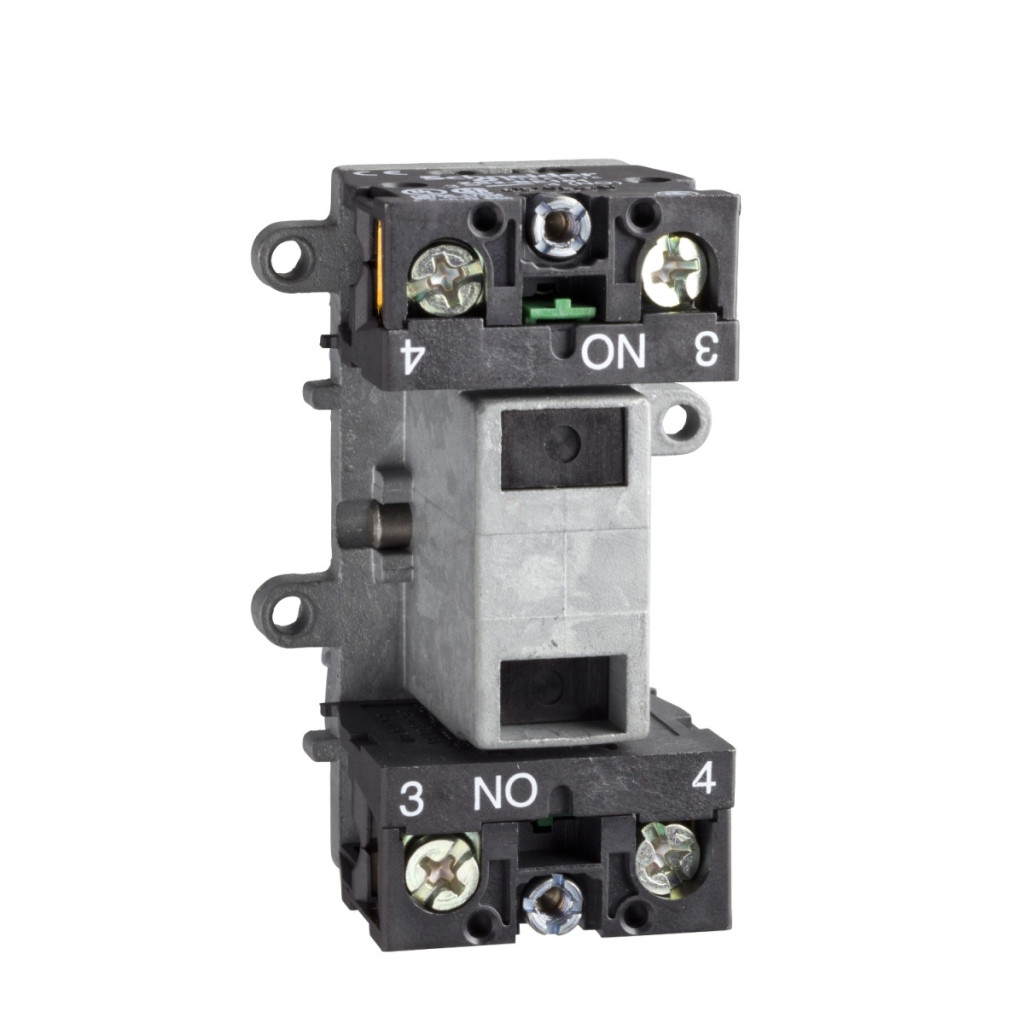

Gama de produse Schneider Electric Harmony XAC Blocul de contact XENG3781 este un dispozitiv de comutare industrial profesional care oferă o soluție excelentă pentru funcționarea fiabilă a circuitelor de control. Acest bloc de contact cu dublu contact, de tip blocare, montabil frontal, are două contacte normal deschise (2NO) și este proiectat pentru aplicații cu o singură viteză. Blocul de contact XENG3781 are o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de funcționare, asigurând o funcționare fiabilă pe termen lung chiar și în medii industriale intensive. Produsul are o funcționare cu contact lent, ceea ce este deosebit de avantajos în anumite aplicații de control. Produsul este proiectat pentru a fi compatibil cu seria XACA, ceea ce îl face perfect pentru alte elemente din familia de produse Harmony XAC. Blocul de contact Schneider Electric XENG3781 are parametri electrici excelenți. Curentul termic închis convențional (Ithe) este de 10 A, iar tensiunea nominală de izolare (Ui) este de 600 V (grad de poluare 3) în conformitate cu IEC 60947-1. Tensiunea nominală de impuls (Uimp) este de 6 kV conform IEC 60947-1. Rezistența maximă între terminale este de 25 MOhm. Forța de acționare a contactelor este de 15 N. Produsul este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A. Marcajul codului de contact este conform cu cerințele A600 AC-15 (Ue = 240 V, Ie = 3 A și Ue = 600 V, Ie = 1,2 A) și Q600 DC-13 (Ue = 250 V, Ie = 0,27 A și Ue = 600 V, Ie = 0,1 A) conform anexei A la IEC 60947-5-1. Puterea nominală de funcționare a produsului în modul DC-13 este de 40 W (la 120 V), 48 W (la 48 V) și 65 W (la 24 V) pentru 1.000.000 de cicluri la o viteză de funcționare de <60 cicluri/minut cu un factor de încărcare de 0,5 (sarcină inductivă) în conformitate cu anexa C la IEC 60947-5-1. Terminalele sunt conectate folosind cleme cu șurub, fără capete de cablu cu dimensiuni de 1 x 0,5...1 x 2,5 mm² sau cu capete de cablu cu dimensiuni de 1 x 0,5...2 x 1,5 mm². Conform descrierii terminalului ISO, comutatorul (13-14) are o configurație NO B. Blocul de contact XENG3781 are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare, de la -40 °C la +70 °C. Rezistența la vibrații este de 15 gn (f = 10...500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 100 gn conform IEC 60068-2-27. Categoria de supratensiune a produsului este Clasa II conform IEC 61140. Blocul de contact este conform cu standardele UL 508, CSA C22.2 nr. 14 și IEC 60947-5-1, fiind astfel adecvat pentru utilizare în diverse medii industriale din întreaga lume.
Schneider Electric Harmony XAC - Date tehnice XENG3781
Caracteristici principale
Familia de produse: Harmony XAC
Tipul produsului: Bloc de contact
Denumirea componentei: XENG
Tipul circuitului electric: Circuit de control
Aplicația blocului de contact: Viteză unică
Tip bloc de contact: Dublu
Tip operator: Blocare
Produse compatibile: XACA
Tip și compoziție contact: 2 NO (normal deschis)
Montare bloc: Montare frontală
Funcționare contact: Întrerupere lentă
Informații suplimentare
Conexiuni - terminale: Clești cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu papuci de cablu
Durată de viață mecanică: 1.000.000 de cicluri
Denumirea codului de contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic închis tradițional [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 15 N
Protecție la scurtcircuit: Siguranță de tip 10 A gG
Putere nominală de funcționare în W: 40 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, viteză de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C. (13-14)NO B (13-14)NO B
Caracteristici de mediu
Standarde: UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f = 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
