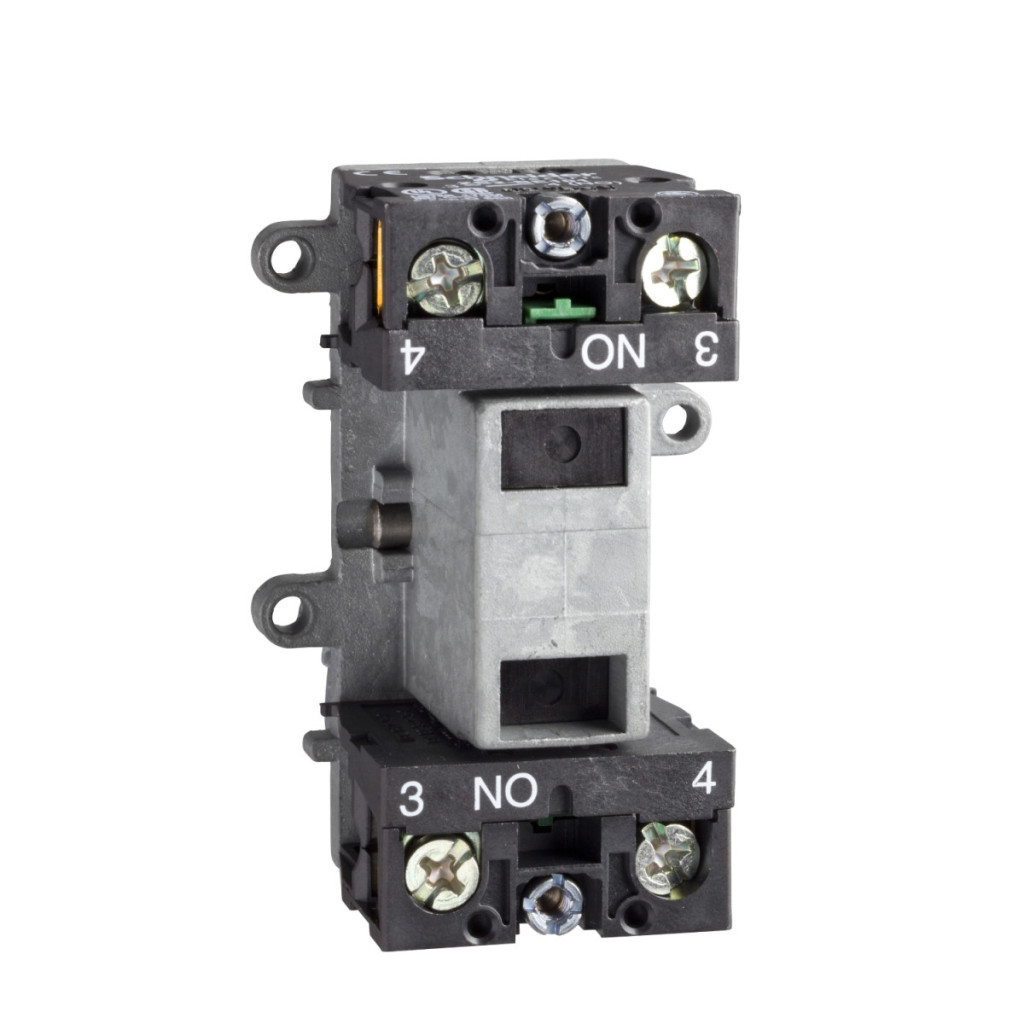

Blocul de contact Schneider Electric Harmony XAC seria XENG3791 este un dispozitiv de control extrem de fiabil, conceput pentru aplicații industriale. Acest model cu dublu contact, blocare și viteză unică este ideal pentru conectarea circuitelor de control în care durata lungă de viață și funcționarea fiabilă sunt importante. Designul montat frontal are un contact normal închis (NC) și unul normal deschis (NO), oferind versatilitate pentru o varietate de sarcini de control. Contactele cu rupere lentă asigură o stabilitate adecvată a contactului, ceea ce poate fi deosebit de util la comutarea sarcinilor inductive. Dispozitivul este compatibil cu operatorii Schneider Electric XACA, ceea ce facilitează integrarea în sistemele existente. În ceea ce privește parametrii tehnici, performanța blocului este remarcabilă: are o durată de viață mecanică de 1.000.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Codul de contact este A600 AC-15 și Q600 DC-13 conform anexei A la standardul IEC 60947-5-1. Parametrii săi de funcționare sunt 3 A la 240 V c.a. și 1,2 A la 600 V c.a., în timp ce curentul maxim comutabil este de 0,27 A la 250 V c.c. și 0,1 A la 600 V c.c. Curentul termic închis convențional este de 10 A. De asemenea, are caracteristici excelente de izolare: tensiunea nominală de izolare este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 6 kV, în conformitate cu IEC 60947-1. Rezistența maximă între contacte este de 25 MOhm, iar forța de acționare este de 13 N. Pentru protecția împotriva scurtcircuitelor se recomandă o siguranță de tip gG de 10 A. Un alt parametru de funcționare important este puterea nominală de funcționare, care în modul DC-13, cu 1.000.000 de cicluri, <60 cicluri/minut frecvență de funcționare, cu un factor de încărcare de 0,5 (pentru sarcini inductive), prezintă următoarele valori: 40 W la 120 V, 48 W la 48 V și 65 W la 24 V, conform anexei C la standardul IEC 60947-5-1. Conectarea se realizează cu borne cu șurub adecvate pentru conectarea cablurilor 1 x 0,5...1 x 2,5 mm² fără capete de cablu sau a cablurilor 1 x 0,5...2 x 1,5 mm² cu capete de cablu. În ceea ce privește condițiile de mediu, blocul de contact poate fi utilizat la temperaturi de funcționare cuprinse între -25 și 70 °C și la temperaturi de depozitare cuprinse între -40 și 70 °C. Rezistența sa la vibrații este de 15 gn (f= 10...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 100 gn conform IEC 60068-2-27. Categoria sa de supratensiune este Clasa II conform IEC 61140. Produsul este conform cu cerințele UL 508, IEC 60947-5-1 și CSA C22.2 Nr. 14, asigurând aplicabilitatea globală în diverse medii industriale.
Schneider Electric Harmony XAC - XENG3791 - Dublu, 1 viteză, eliberare lentă, N/O N/C, pentru comutator suspendat date tehnice
Date generale
Familia de produse: Harmony XAC
Tipul produsului: Bloc de contacte
Denumirea componentei: XENG
Tipul circuitului electric: Circuit de control
Aplicația blocului de contacte: Viteză unică
Tip bloc de contact: Dublu
Tip actuator: Blocare
Compatibilitate produs: XACA
Tipul și compoziția contactului: 1 NO + 1 NC
Montarea blocului: Montabil frontal
Funcționarea contactului: Întrerupere lentă
Caracteristici electrice
Conexiuni - terminale: Terminale cu șurub, 1 x 0,5...1 x 2,5 mm² fără capăt de cablu
Terminale cu șurub, 1 x 0,5...2 x 1,5 mm² cu papuci de cablu
Durată de viață mecanică: 1.000.000 de cicluri
Marcaj cod contact: A600 AC-15, Ue = 240 V, Ie = 3 A conform IEC 60947-5-1 Anexa A
A600 AC-15, Ue = 600 V, Ie = 1,2 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A conform IEC 60947-5-1 Anexa A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A conform IEC 60947-5-1 Anexa A
Curent termic convențional închis [Ithe]: 10 A
Tensiune nominală de izolație [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-1
Rezistență maximă între terminale: 25 MOhm
Forță de acționare: 13 N
Protecție la scurtcircuit: protecție cu siguranță de 10 A cu siguranță de tip gG
Putere nominală în W: 40 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 120 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
48 W DC-13 pentru 1000000 de cicluri, frecvență de funcționare <60 cicluri/minut la 48 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C
65 W DC-13 pentru 1.000.000 de cicluri, frecvență de funcționare <60 cicluri/minut la 24 V, factor de încărcare = 0,5 (sarcină inductivă) conform IEC 60947-5-1 Anexa C. (13-14)NO B Descrierea contactelor ISO n°2: (11-12)NC B Condiții de mediu Standarde: UL 508, IEC 60947-5-1, CSA C22.2 nr. 14
Temperatura ambiantă de funcționare: -25...70 °C
Temperatura ambiantă de depozitare: -40...70 °C
Rezistență la vibrații: 15 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 100 gn conform IEC 60068-2-27
Categorie de supratensiune: Clasa II conform IEC 61140
